1.主板组件主程序USB升级

主程序在线升级有两种方式：①开机状态下进入工厂菜单用U盘升级；②主板组件因软件不能开机，可在通电后用升级板进行升级。

1）按“菜单”键，在菜单中选择“对比度”选项，再按“数字9、7、3、5”键，选择“Factory Menu”菜单的“DesignMenu2”、“USB UPG”项目，按“OK”键，进行升级。

2）注意事项：

①LFIV009之前版本若要升级LFIV009版及之后软件，需要使用MTKTOOL升级。

②USB升级要求文件本身的属性要匹配，例如：机器内含软件TCLCNL.bin，只有将TCLCNL.bin的软件改名为MT23ATV.bin才能升级。

2.升级板在线升级方法

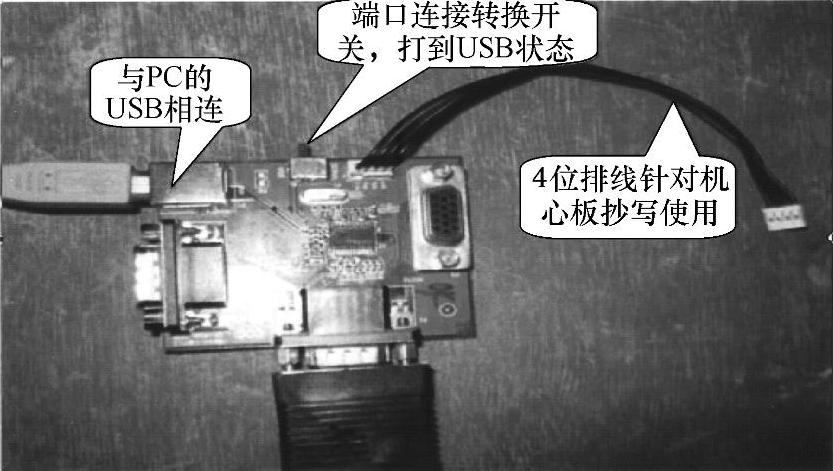

1）软件升级板接口介绍（T8-MT01000-EEY），如图6-41所示。

2）将电脑的USB或COM用相应的连接线连接到抄写小板的相应接口上。

3）用连接线连通抄写小板上的4脚串口插座和主板上抄写软件的4脚插座。

4）运行“MTKTool.exe”，按图6-42进行操作即可，注意：平台选MT8223。

图6-41

图6-42(www.daowen.com)

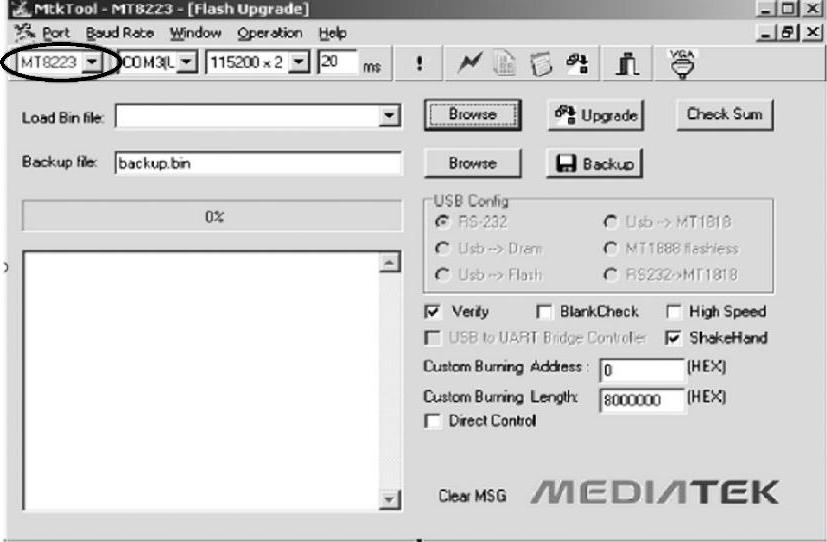

5）选择正确的IC型号，如图6-43所示。

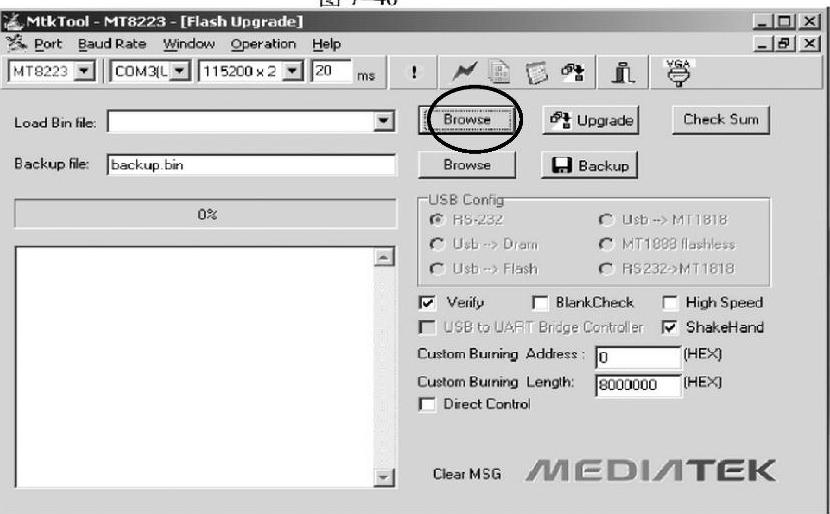

6）按“Browse”选择待抄写软件，如图6-44所示。

图6-43

图6-44

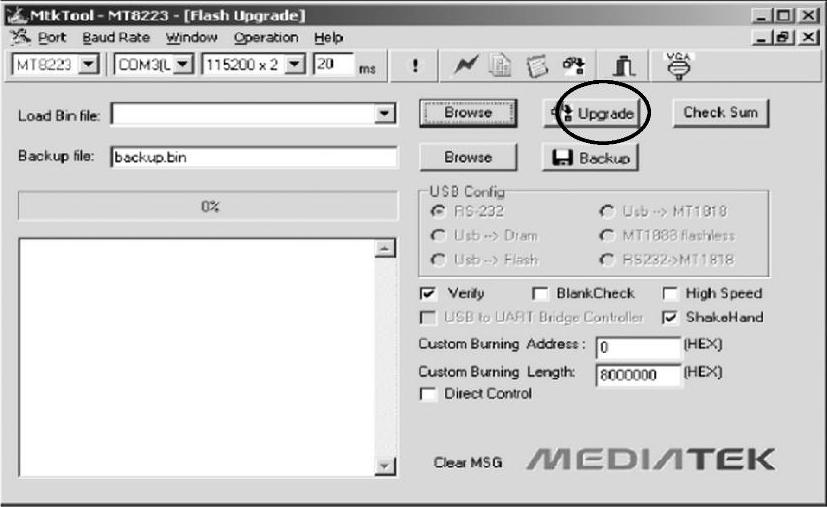

7）按“Upgrade”开始抄写软件，当进程条显示“100%”时，表示抄写结束，如图6-45所示。

图6-45

8）抄写完后需关机再开机。

3.主板组件维修注意事项

MT23主解码需要焊接IC地，否则不开机。建议在IC底部加入锡膏，然后定位IC对角线的两个脚后，对IC加热焊接下压IC，注意保持风筒的温度。

HDMI的KEY代换问题：HDMI的KEY信息在EEROM中，代换时请特别注意。
