1.主板主程序升级

1）准备工作：电脑一台，已安装CDM-Setup.exe；复制ISP-Tool4.4.5.0.exe到电脑，不需要安装。

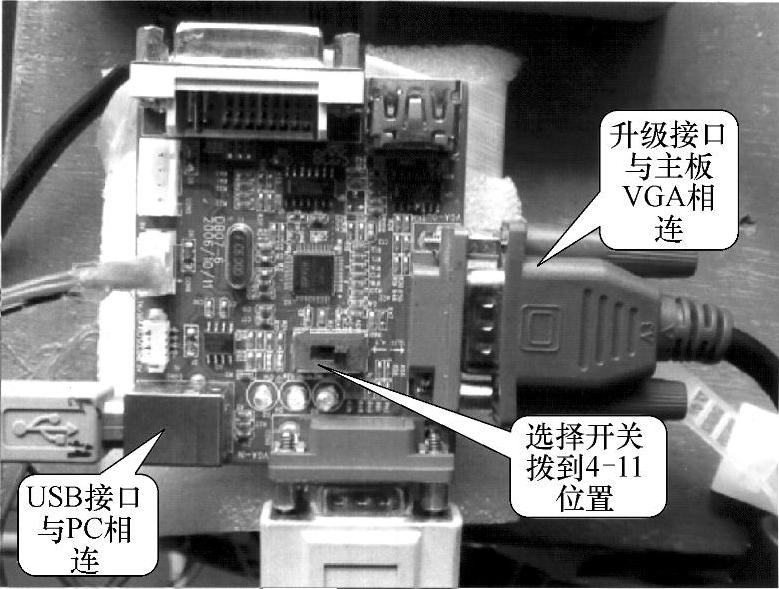

2）连接升级板，如图6-17所示。

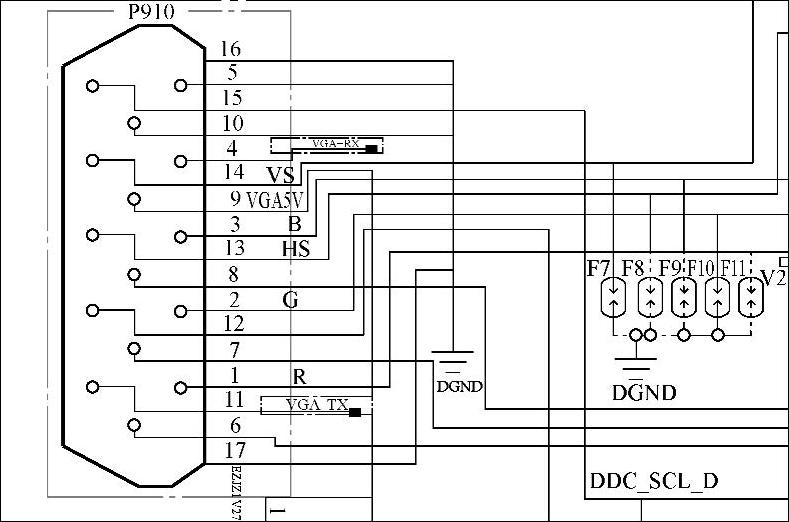

3）制作VGA连接线。使用VGA接口在线升级的时候需要注意，使用的是P4：RXD-IN与P11：TXD-IN，因此需要单独制作一个VGA连接线用于在线升级，如图6-18所示。

图6-17 主板升级工装连接图

图6-18 制作VGA连接线图

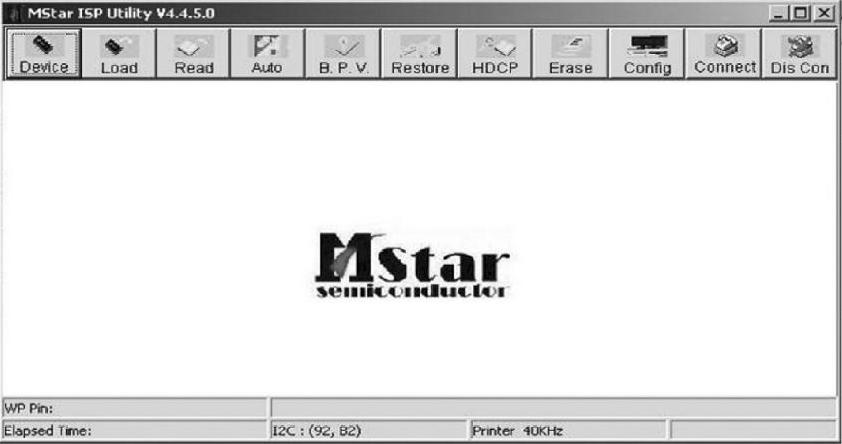

4）双击打开“ISP-Tool4.4.5.0.exe”，如图6-19所示。

5）单击“Connect”，如图6-20所示。

图6-19

图6-20

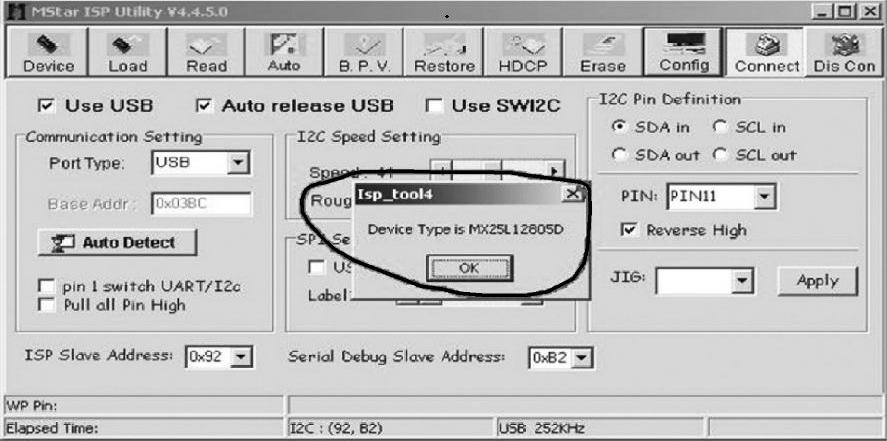

6）提示“Device Type is MX25L12805D”表示OK，否则检查连接线是否接好，如图6-21所示。

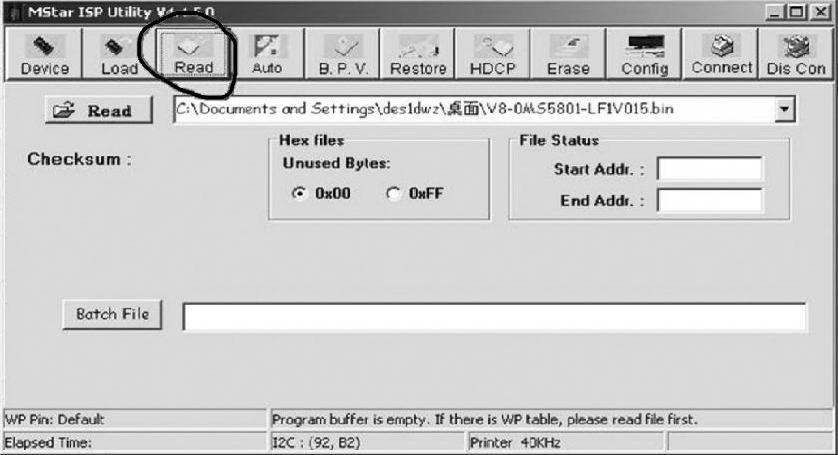

7）单击“Read”，弹出图6-22所示的窗口。

图6-21

图6-22

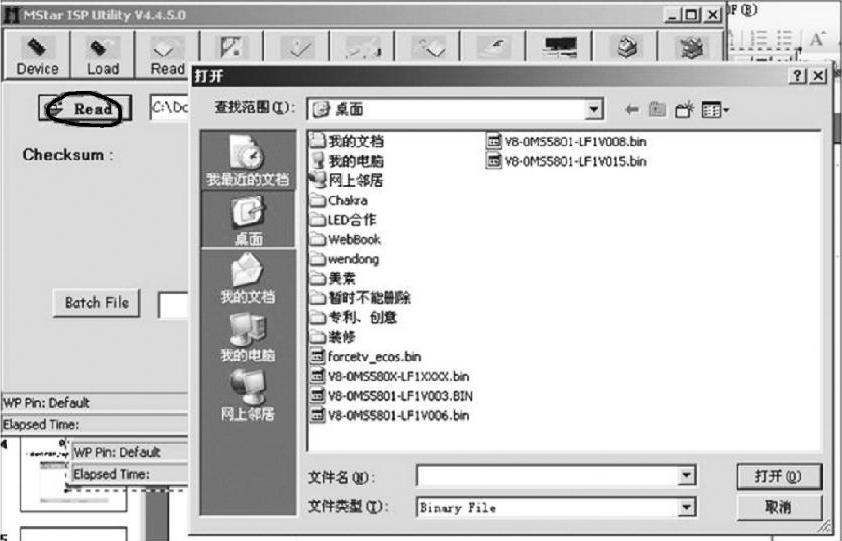

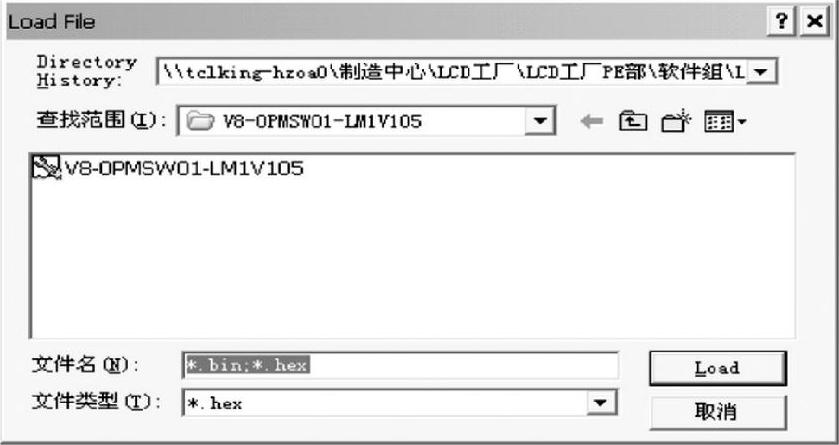

8）单击文件选择“Read”，选择正确的.bin升级文件，如图6-23所示。

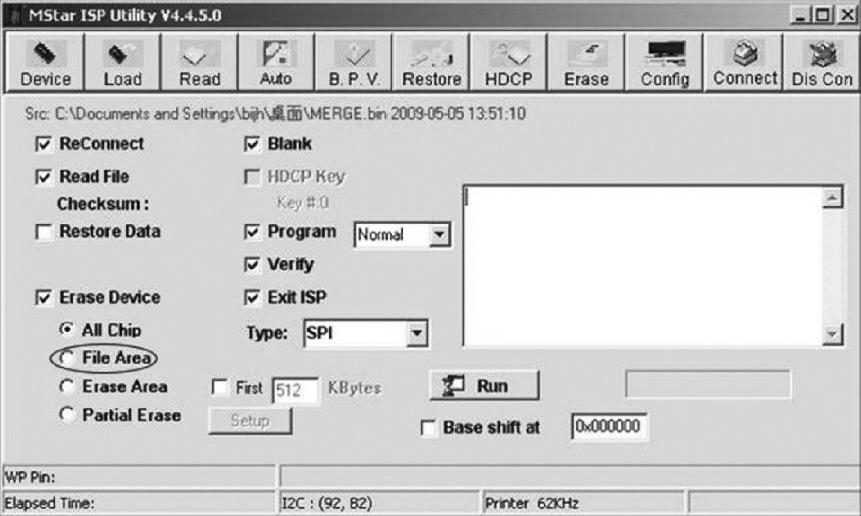

9）单击“Auto”，出现图6-24所示的窗口，选择红色提示部分，最后单击“Run”确认。

图6-23

图6-24

特别提示：选择ALL Chip会清除MAC和设备ID号，造成无法使用网络功能，因此请选择“File Area”选项。

2.主板电源管理IC升级方法

1）连接专用升级板，如图6-25所示。

2）安装电源管理IC的升级板驱动，如图6-26所示。

图6-25

图6-26

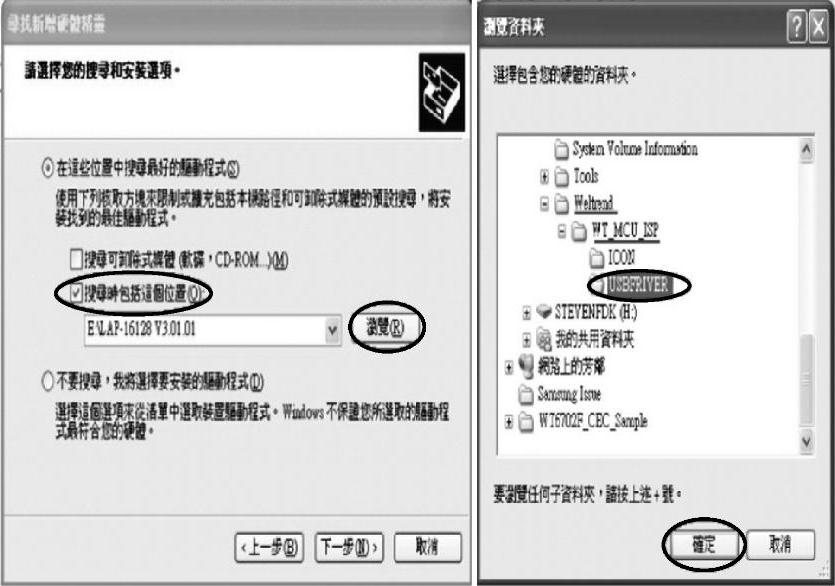

3）电源管理IC的设计板驱动安装，查找安装程序，如图6-27所示，按“确定”。(www.daowen.com)

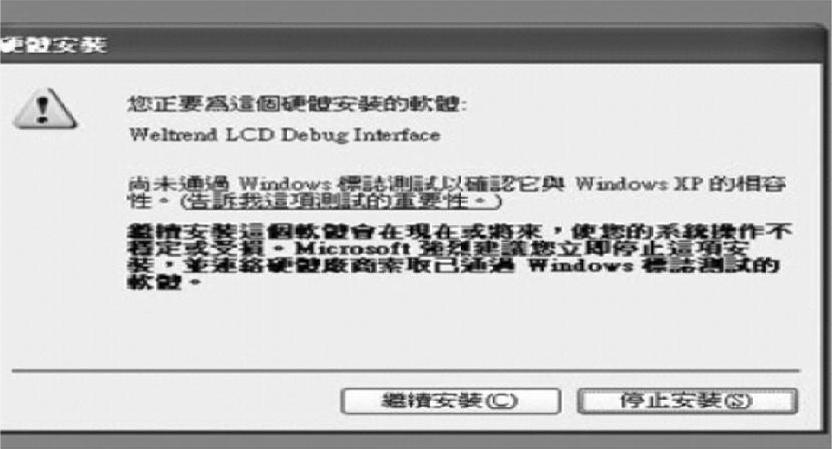

4）出现安装对话框选择“继续安装”，如图6-28所示。

图6-27

图6-28

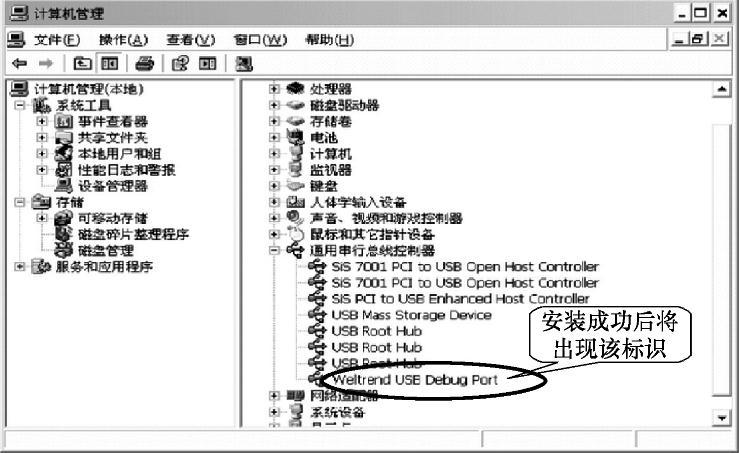

5）安装成功确认，如图6-29所示。

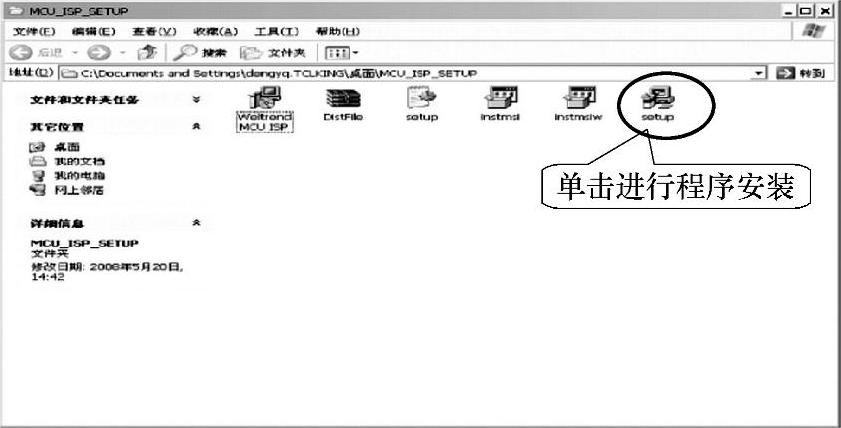

6）解压升级程序，双击“Setup”进行安装，如图6-30所示。

图6-29

图6-30

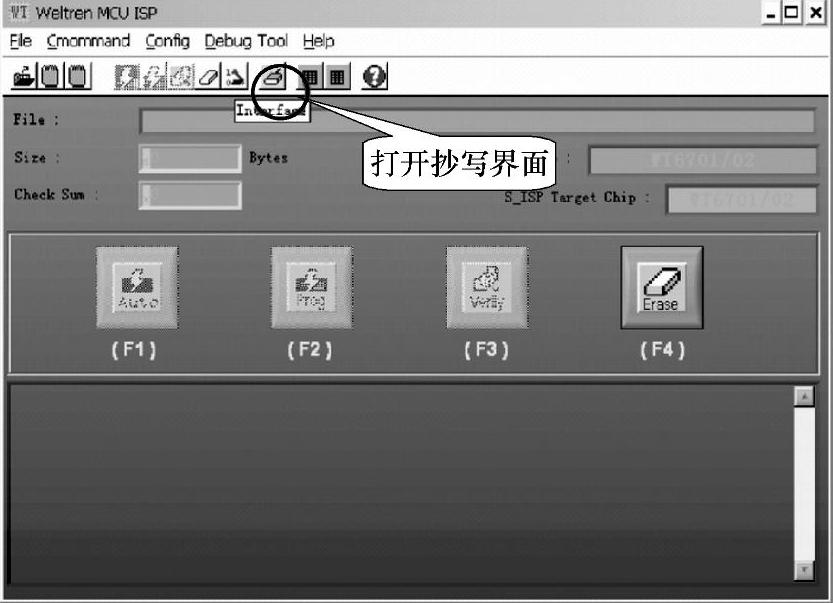

7）安装成功后，检查确认OK后，运行程序，如图6-31所示。

3.烧录软件

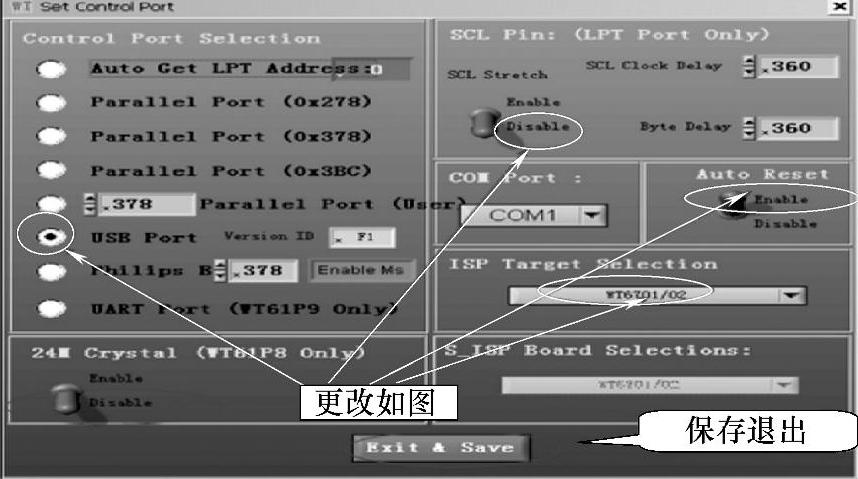

1）烧录设置，如图6-32所示。

图6-31

图6-32

2）配置选择，如图6-33所示。

3）给主板3.3V供电，将电脑通过升级板连接到主板P205，如图6-34所示。

图6-33

图6-34

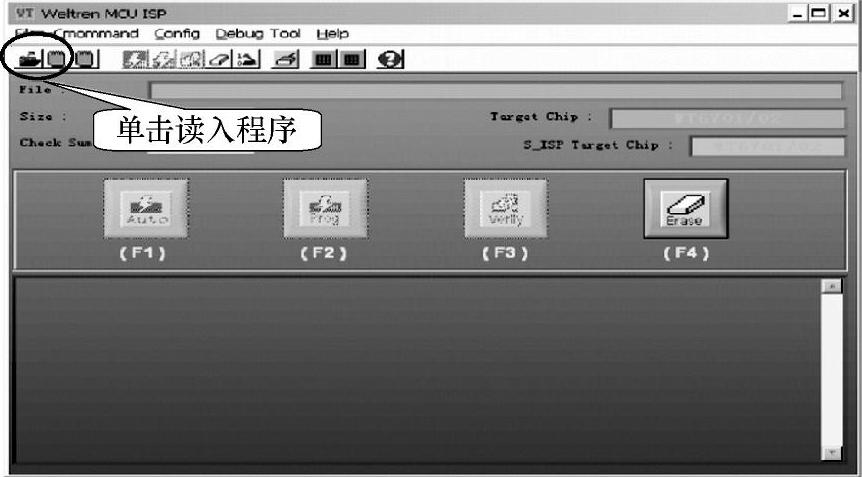

4）选择正确的程序，如图6-35所示。

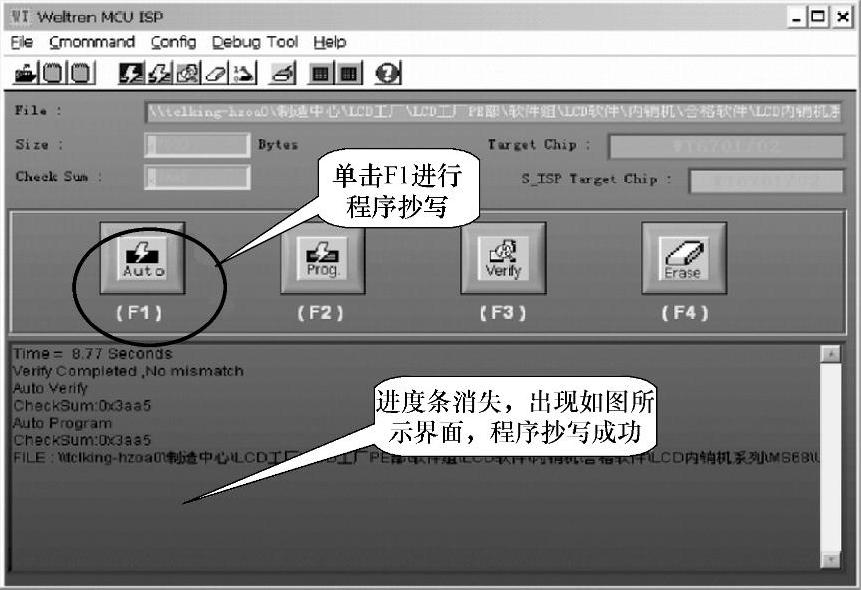

5）单击“Auto”开始烧录，如图6-36所示。

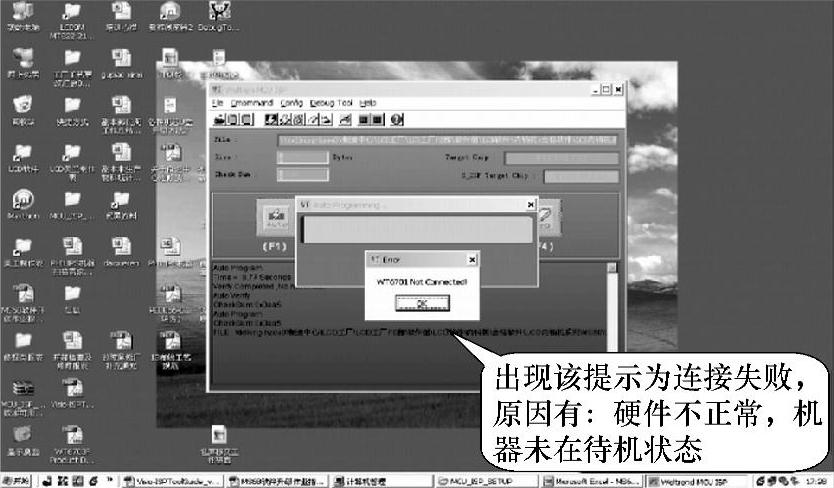

特别提示：机器必须在待机状态下才能进行升级。因此出现升级不成功时，请先确认是否在待机状态下，如果是就需要检查硬件是否正常，如图6-37所示。

图6-35

图6-36

图6-37
