该机心FLASH程序升级方法和步骤如下：

1.升级工具跟主板的连接

1）连接方式：将升级工具的并口小板“H1-I2C-PCB”插入电脑后面的并口插座中，将VGA小板“VGATOOL”插入LCD电视的VGA插座中。

2）升级时需给主板上电。

2.升级工具设置

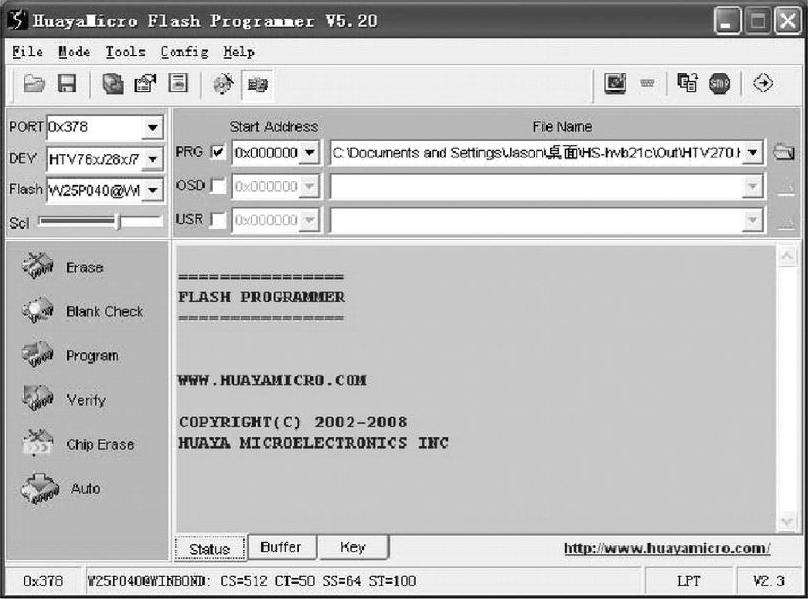

1）打开“Flashpro.exe”，看到如图6-5所示的窗口。

2）将图6-5左上部的参数进行如下设置。

设置PORT（0x378）

设置DEV（HTV76x/28xx/79x）

设置Flash（W25P040@W）

3）参照图6-5将上述设置下面的Scl调在中间位置：根据电脑速度可以调节升级的快慢，最右边是最快。

4）参照图6-5在PRG后的框打钩，单击后面的文件夹图标选择要升级的程序，使用默认的文件类型，如图6-6所示。

5）当升级程序后缀为.bin时，按图6-7选择后缀为.bin的文件类型。

(www.daowen.com)

图6-5

图6-7

3.升级过程

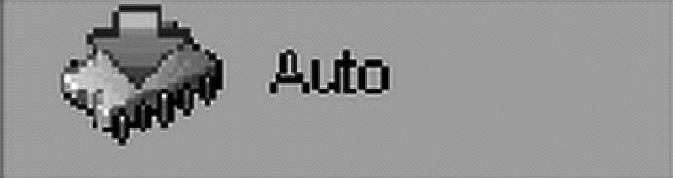

1）单击图6-8所示的芯片图标，即可升级。

2）当显示类似Consumed22.3 second（s）@15：16：36时，表示升级成功。

4.问题处理

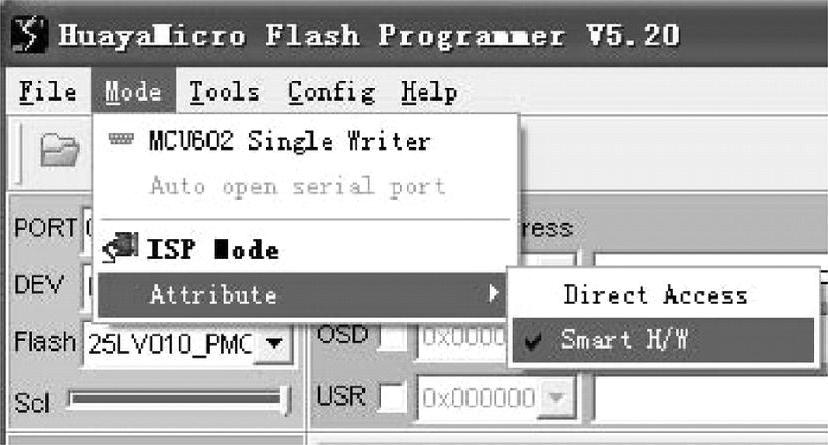

1）当发现升级提示硬件连接失败时，按图6-9所示，将Smart H/W前面的钩去掉。

图6-8

图6-9

2）当升级经常升败时，将Scl时间往左边调小。
