1.需要烧录软件的板号

本机心有三个位号的芯片需在贴片前烧录，分别是：

1）主板位号U158：烧录内容是UBOOT程序，文件类型是spi.bin，芯片名称MX25L1606EM2I-12G，编号4797-X25161-0080。请注意该芯片内容必须正确，否则主程序无法正常启动，也无法进行在线升级主程序。

2）主板位号U172：烧录内容是主程序，文件类型是∗.bin和∗.def，芯片名称K9F4G08UOD-SCBO，编号4709-K9F4GO-0480。该程序一线工程师可采用U盘升级的方式。

3）主板位号U155：烧录内容是EEPROM母片，文件类型是∗.bin，芯片名称M24C32-WMN6TP，编号4707-M24C32-08。该芯片如果未经烧录，系统启动时会自动对EEPROM进行初始化操作，但初始化的内容和母片数据不完全相同（如频点等），进入工厂模式后EEPROM版本将显示“INIT-OK”。

2.烧写HDCP-KEY码、BARCODE和MAC地址

1）HDCP-KEY码、BARCODE和MAC地址采用工厂工程部制定的A类方案烧写（即生产线用由工程部制作的第三代烧录仪统一烧写，一线维修人员不采用此法）。其中HDCP-KEY码使用AMLOGIC公司提供的HDCP-Key-for-Skyworth工具生成，一线人员不需要此生成方法。相关的关键数据见表5-1。

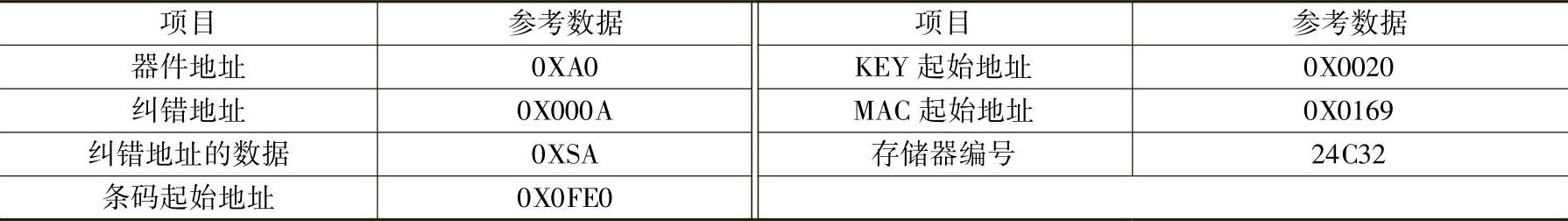

表5-1 关键数据

2）HDCP-KEY及条码的烧写需要先进入BUS OFF状态（如何进入bus off请参照总线调整方法），烧写完成后请进行断电操作。

3.在线升级

可以有三种方式对hand flash（主程序芯片，位号u172）进行升级。

方式1：开机后插入存储有主程序的U盘，进入“高级设置”→“本地升级”，然后根据菜单提示，选择要升级的主程序进行升级。用这种方式进行升级时，首先对升级程序进行校验，此时OSD显示校验进度。当校验完成时，OSD会提示系统自动关机，此时不能对电视进行操作，请等待电视自动重启，重启后才进入真正的升级阶段，此时OSD显示ANDROID机器人和升级进度。升级完成后会自动对电视机重启。

方式2：当工厂模式菜单里的USBBOOT选项为“开”时（UBoot烧入成功的话此选项默认为开，此选项位于工厂模式的高级菜单中，请勿随便调节），可以使用冷开机自动升级的方法。用这种方式升级时，首先要保证U盘根目录里的升级文件名称为update.zip，并且U盘根目录中有ulmage-recovery和aml-autoscript文件。然后将U盘插入USB端口，进行冷开机操作。开机后OSD将显示ANDROID机器人和升级进度，升级完成后会自动对电视机重启。请注意升级完成后要及时将U盘拔下，否则每次重启开机都会自动进行升级操作，电视无法正常开机。由于这种升级方式在用户手中可能产生无法预测的后果，因此出厂将此选项关闭。

方式3：首先保证电视机网络畅通。开机后插入U盘，进入“高级设置”→“在线升级”，系统会自动比较电视和网络服务器上的程序版本，如果网络服务器上的版本比较新，则会提示是否升级，此时请根据提示操作，系统会将网络上的程序下载到U盘内，如果U盘内已有同名程序则覆盖保存。下载成功后系统会提示是否升级，选择“是”即可完成本次在线升级。同时U盘上已经下载的最新程序可以用于本地升级。

4.8A02机心程序U盘升级

1）进入工厂模式菜单，选择到高级设置项，进入下一级菜单（密码是123456，输入后按“确定”键进入）。

2）选择到USBBoot项，将它设置为开；然后按“返回”键，再交流关机（工厂生产的机器，在未按出厂键恢复到出厂设置前默认就是开，可以跳过上述两个步骤）。

3）将根目录下存有aml autoscript文件.spi.bin文件和update.zip文件的U盘（最好是4GB以下的U盘，并且不要分区，否则有可能识别不到）接在需升级电视机的离有线网络输入口最远的那个USB输入端口，拔掉其他USB接口上的USB设备。

4）交流开机，就会先自动执行spi升级程序，黑屏时间大约30s，升级过程中不要断电，否则需要拆下spi更换。升级spi完成后，会继续执行主程序的自动升级，全部升级完成后，电视机会自动启动，并且自动设置USBBoot项为关。

5）再次进入工厂模式，可以看到当前的主程序版本和UBoot版本显示，确认是否已经升级成功。

注意事项：

1）如果没有升级成功，请确认USBBoot项是否为开，然后再确认U盘是否符合要求并且根目录下存在需要的文件，文件名是否正确。或者使用其他U盘再试一下。

2）支持仅升级SPI或主程序，只需要在U盘中仅放入aml-autoscript文件和对应的spi.bin（spi升级程序文件）或update.zip（主程序升级文件）。文件名是固定的，使用其他文件名不能识别，所以向U盘复制最新升级程序文件后，请将文件名改为spi.bin（spi升级程序文件，比较小，2MB以下）或update.zip（主程序升级文件，比较大，100MB以上）。

5.8A02机心串口升级

（1）升级线准备

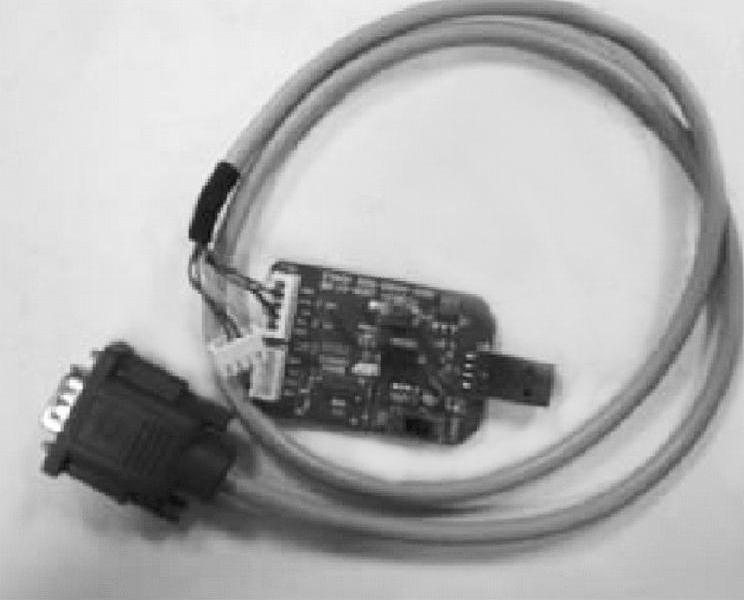

可以使用与8A01串口升级同样的线和小电路板，连接线一端插在小电路板CN2-A接口，另一端插在电视的VGA接口。小电路板上的开关选择UART，并装好小板的驱动，如图5-62所示。

（2）升级软件准备

1）首先要保证电脑上安装了USB转串口驱动CH341SER.exe。

2）安装SecureCRT（串口通信工具），将压缩包里解压出来的SecureCRT目录复制至自己的目录下即可，里面的SecureCRT.exe可以直接使用。

3）配置SecureCRT。首先双击“SecureCRT.exe”，为新启动的会话起一个名字，然后进入图5-63所示的对话框（以后在进入SecureCRT.exe时，可以在“选项”中选择“会话选项”，也能进入这个对话框）。

图5-62

图5-63

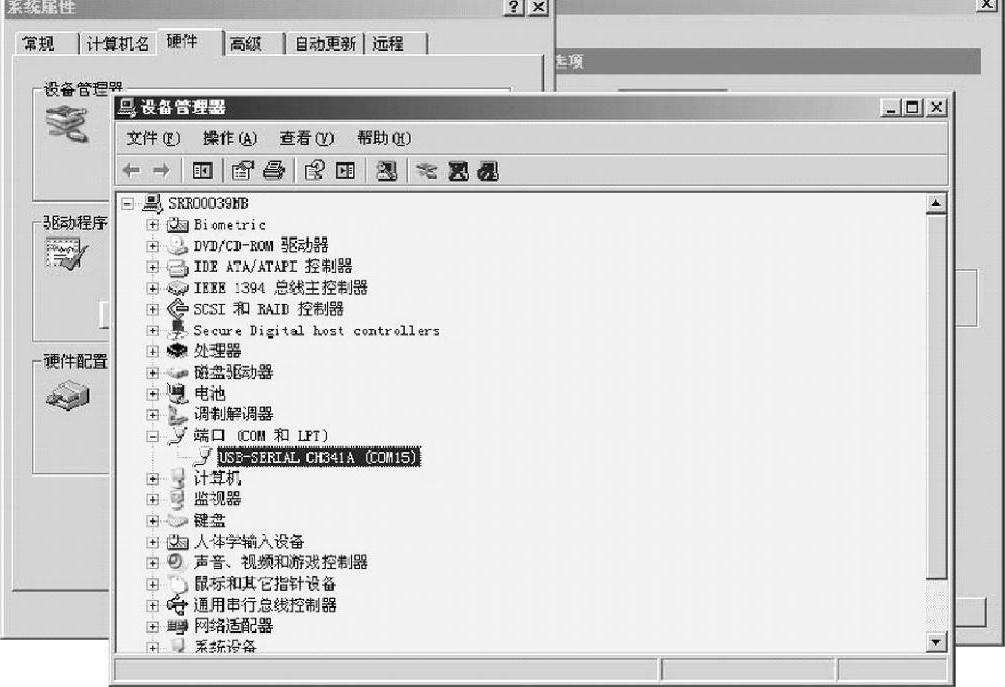

4）请根据上图配置串口，右侧画圆圈部分三个勾都全部不选，波特率选择115200bit/s。关于端口，请在插好USB转串口线后，在“我的电脑”图标上按“右”键，选择“属性”，再选择“硬件”中的“设备管理器”，查询里面的“端口”即可知道本机使用的是哪个端口，请根据自己电脑配置情况选择端口号（如果是非XP系统，请自行设法找到“设备管理器”），如图5-64所示。请注意，如果每次使用同一个USB接口，那么端口号应该不会变，如果插在了不同的USB口上，端口号需要重新配置。如果出现无法连接的情况，往往是由于端口号不正确造成的。只要不换端口，会话选项只需第一次配置即可，以后每次都会沿用上次配置。配置好以后会看到光标闪烁。

(www.daowen.com)

图5-64

串口配置好以后，就可以用来升级主程序和spi程序了。

6.主程序升级步骤

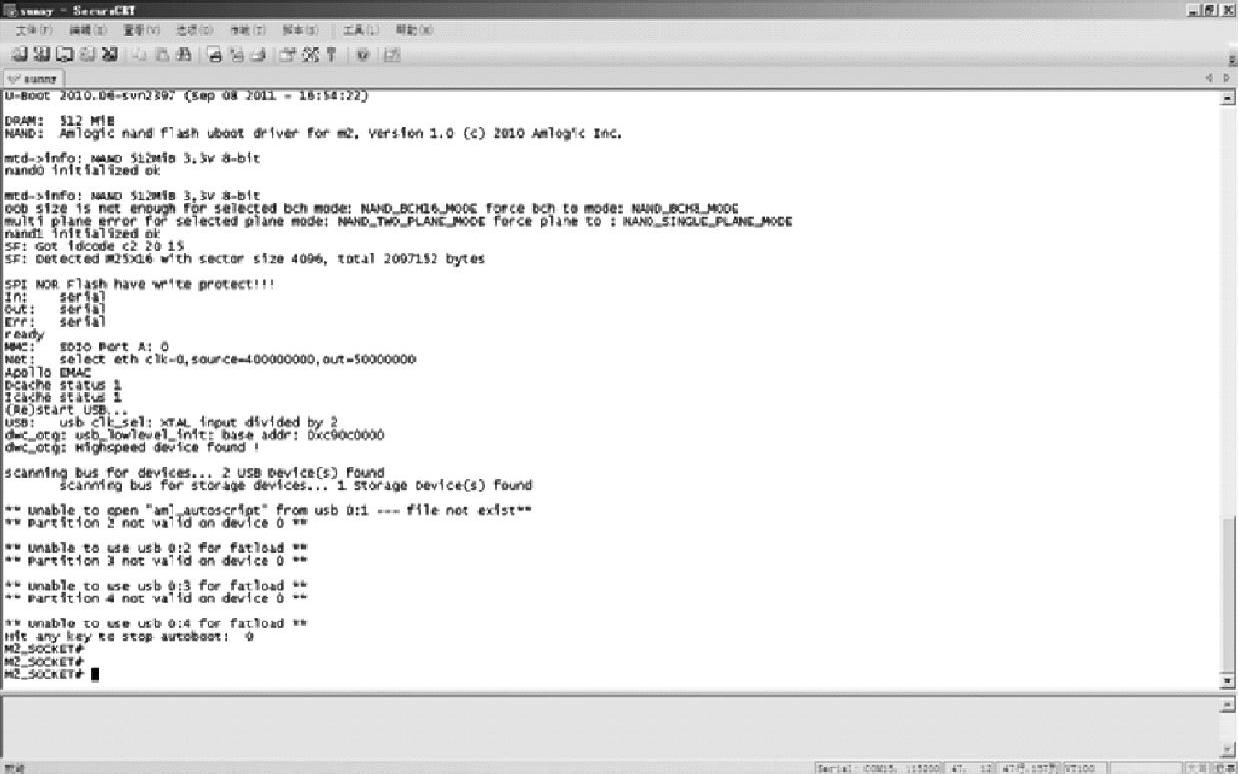

1）开机，并在开机后迅速敲击“回车”键，直至出现图5-65所示命令符M2-SOCKET#。

图5-65

2）将存有update.zip文件（请注意升级文件名必须为update.zip，如果拿到的程序名不同，请自行修改为update.zip）的U盘插到电视机离有线网口最远的USB端口中，并输入命令“run recovery boot”（本命令不包含引号在内），然后回车，就可以进行主程序的升级了。正常的升级对话框是android机器小人下方有黄绿色进度条。升级完成后系统会自动重启电视。

注意事项：

1）有时系统会提示“请在U盘根目录下插入update.zip，并按‘确认’键升级”，或者其他错误提示，比如提示按“左”键或者之类的提示，而实际上U盘里已经存有update.zip文件，这种情况往往是由于U盘格式问题，可以将U盘格式化一下，再复制进入update.zip重新进行上述步骤。

2）最好使用4GB以下U盘，并且U盘内不要分区，否则有可能识别不到文件。

7.spi升级程序

spi程序是系统启动程序，除非有明确收到需要升级Spi的通知，因为升级有可能“升死”，否则不要对此程序进行升级。请尽量使用U盘直接升级的方式进行升级，升级方式为：

1）进入工厂模式菜单方法是：按住键控板“音量-”键，将音量减小到0，同时按下遥控器“屏显”键。

2）选择到高级设置项，进入下一级菜单（密码是123456，输入后按“确定”进入），选择到USBBoot项，将它设置为开，然后按“返回”键，再交流关机。

3）将根目录下存有aml-autoscript文件和UBoot升级文件的U盘（最好是4GB以下的U盘，并且不要分区，否则有可能识别不到）插在需升级电视机离有线网络输入口最远的那个USB输入端口，拔掉其他USB接口上的设备。

4）交流开机，就会自动执行UBoot升级程序，黑屏时间会比正常启动时稍微长一点，升级完成后，电视机会自动启动。

5）再次进入工厂模式，可以看到当前的UBoot版本显示，确认UBoot是否已经升级成功。

如果没有升级成功，请确认USBBoot项是否为开；然后再确认U盘是否符合要求并且根目录下存在需要的两个文件。或者使用其他U盘再试一下。

8.spi串口升级

如果无法通过此方式升级，可以选择串口升级方式。步骤如下：

1）用上面所说配置好串口，然后开电视机，迅速敲击“回车”键直至出现命令符M2-SOCKET#。

2）输入命令“loady”并回车，此时会看到屏幕下方不停地有“C”字符出现。

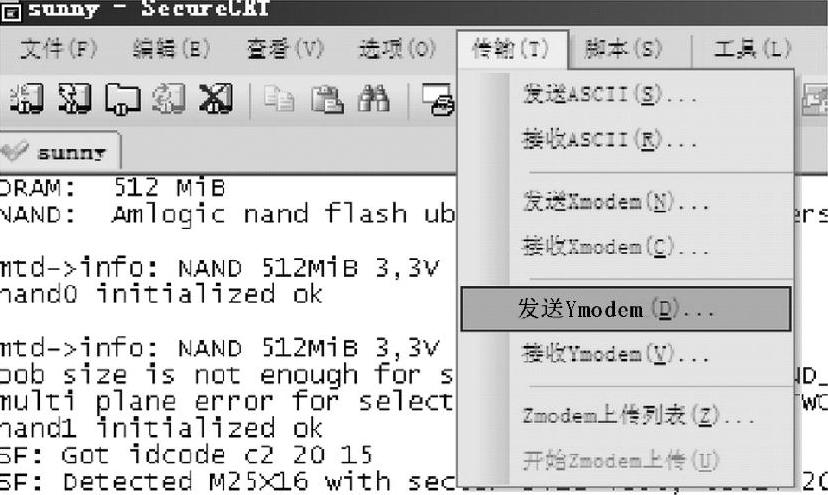

3）在菜单栏中选择“传输”中的“发送Ymodem”，如图5-66所示。

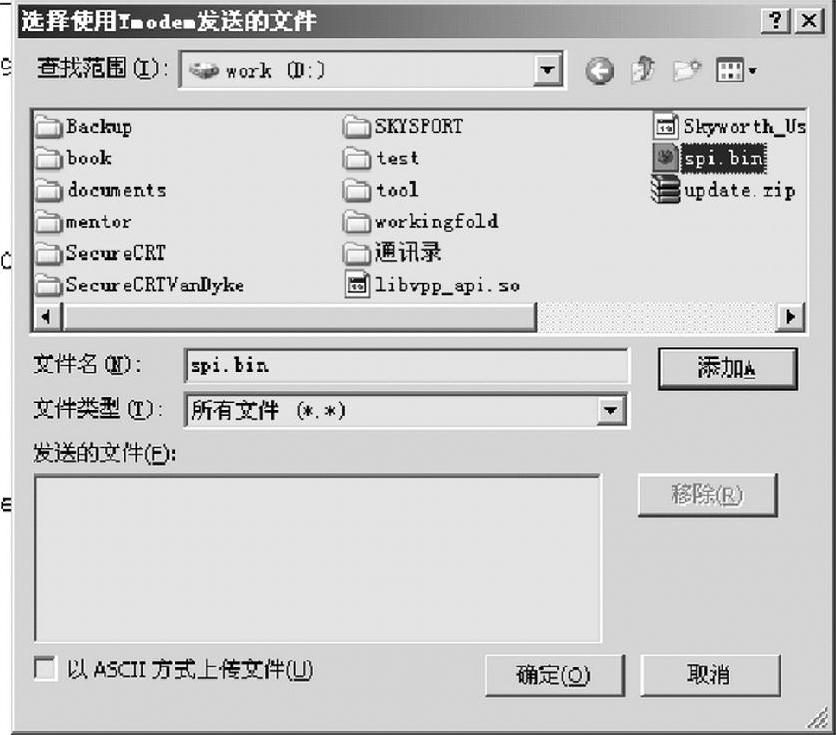

4）在弹出的文件选择界面中选择自己电脑中spi.bin所在路径，首先单击“添加”，然后再选择“确定”，如图5-67所示。

图5-66

图5-67

5）选择确定后文件开始传输，文本框中可以看到传输进度，大约需要5min文件传输完毕，再次出现命令符M2-SOCKET#，此时输入命令“sf probe 2”后按回车。

6）再次出现命令符M2-SOCKET#后输入命令“sf erase 0200000”后按回车，此时系统将对spi flash进行擦除操作。

7）再次出现命令符M2-SOCKET#后，输入命令“sf write 820000000200000”后按回车，此时系统将刚才传输的spi.bin文件写入spi flash。

8）再次出现命令符M2-SOCKET#后，关闭电视电源后重启。

注意事项：

1）步骤6～7不能断电，因为此时spi flash已经被清空，如果在写入完成之前断电，spi flash将无法执行系统启动的功能，只能换spi flash，用编程器将那个SPI.bin文件烧写到此芯片。步骤7输入命令后，一定要等到步骤8，也就是命令符M2-SOCKET#再次出现后才表示烧写完成，可以关机了。

2）所有的命令都不包含引号在内。
