本机心可以通过USB、VGA端口和烧录工具进行软件升级和烧录。

1.需要烧写程序的IC

1）主板位号U54：IC K9F1G08U0C（编号：4709-K90802-0480）需要烧写主程序。

2）主板位号U10：K24C16-SIRGA（编号：47CJ-K24162-0080）需要烧写存储母片程序。

3）主板位号U44：GEN25F16-100HIP/EN25F16-100HIP/MX25L1605DM2I-12G（编号：471R-N25160-0080/编号：4797-X64050-0160/4797-X25160-0080）需要烧写MBoot。

4）MEMC模块板位号U42：W25X40BVSNIG（编号：4737-W25040-0080）需要烧写。

5）HDMI-KEY、MAC地址和防窜货条码需要烧写。

2.需要工具和软件

1）烧录工具：Gang08或者河洛公司的其他型号、普洛Pg4vw烧写器或力浦SU-6000烧写器，工程部提供。

2）升级工具：U盘、专用在线升级工具，工程部提供。

3）烧录软件：Gang08.EXE、Pg4vwmc.exe或SU-6000-NAND.exe，工程部提供。

4）升级软件：升级的工具（ISP-Tool V4.4.3.9.exe），切割生成KEY码的工具（MStar HDCP Key Encoding Utility 1.10 For Skyworth）。

3.烧写NAND FLASH

烧写NAND FLASH有三种烧写方法：

方法1：用USB升级

1）主板位号：U54。

2）程序：NAND、script，这是两个文件夹（详情参考“设计技术资料电子文档归档清单一览表”）。

3）需要主板和键控板。

4）升级方法：

在U盘的根目录下建立Target文件夹，把NAND、script这两个文件夹拷贝到所建立的Target文件夹里（注意：如果原来的U盘根目录下存在与Target、NAND、script同名的文件夹，则删掉原来的，将新的文件夹复制过去，不要采取直接替换覆盖的方法，直接替换有烧不成功的可能）。

将U盘插入电视机的任意一个USB端口。

若电视机后盖没有打开，按电视开关交流开机，等待1s左右，按下触摸键控的“待机”键，电视机的指示灯开始闪烁时松开按键。时间需要配合好，有时按下键控的时间晚一点的话，系统会启动起来而不是进入升级状态。若电视机后盖打开的，先拔掉键控板，再交流开机，电视机的指示灯开始闪烁之后，重新插上键控即可。

升级状态提示：指示灯不停地闪烁。升级过程中请耐心等待，切勿断电，升级完毕会自动重启，系统启动。

方法2：使用普洛烧写器烧写

1）双击烧录程序“Pg4vwmc.exe”（V.67a/02.2010），出现图5-1所示窗口。

2）单击程序中“Load prj”图标，图标位置如图5-2所示。

3）出现如图5-3所示的对话框。

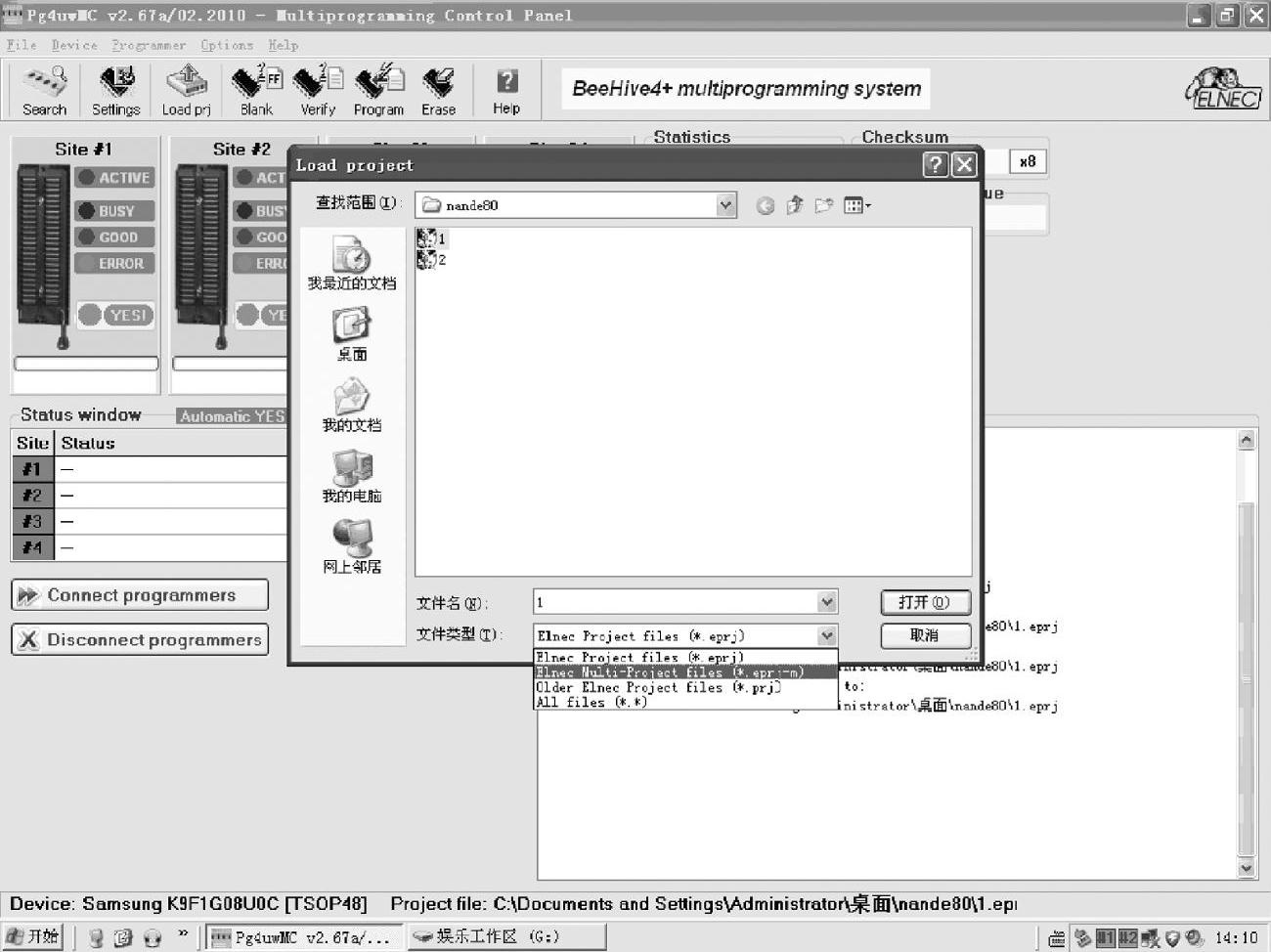

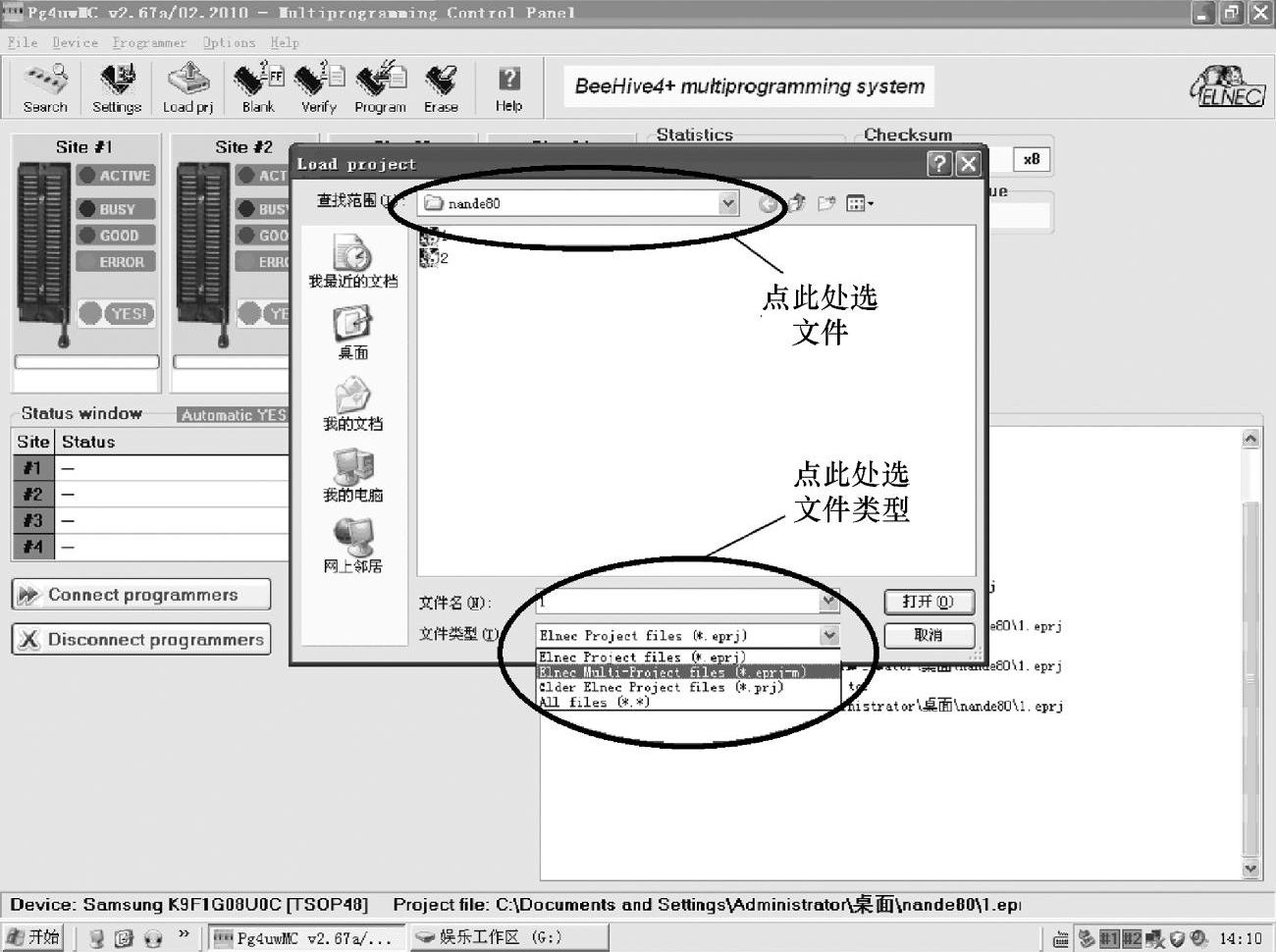

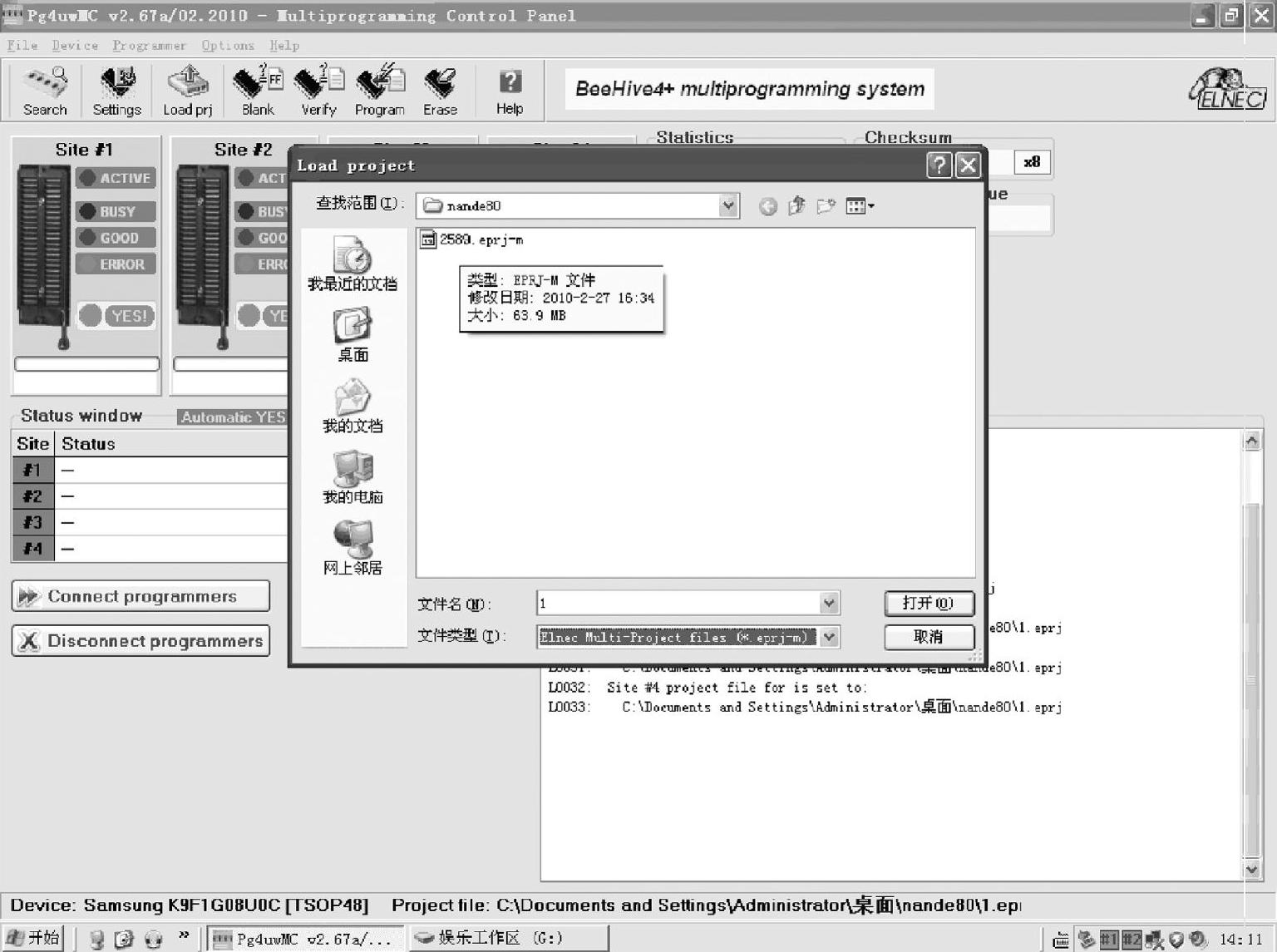

4）在查找范围中选中待烧录的程序nande80（待定，详情参考“设计技术资料电子文档归档清单一览表”，该软件由设计师制作，在技术管理部归档）。选择文件类型为Elnec Multi-project files（∗.eprj-m），如图5-4所示。

图5-1

图5-2

5）选择好文件类型后出现如图5-5所示对话框，单击“打开”按钮。

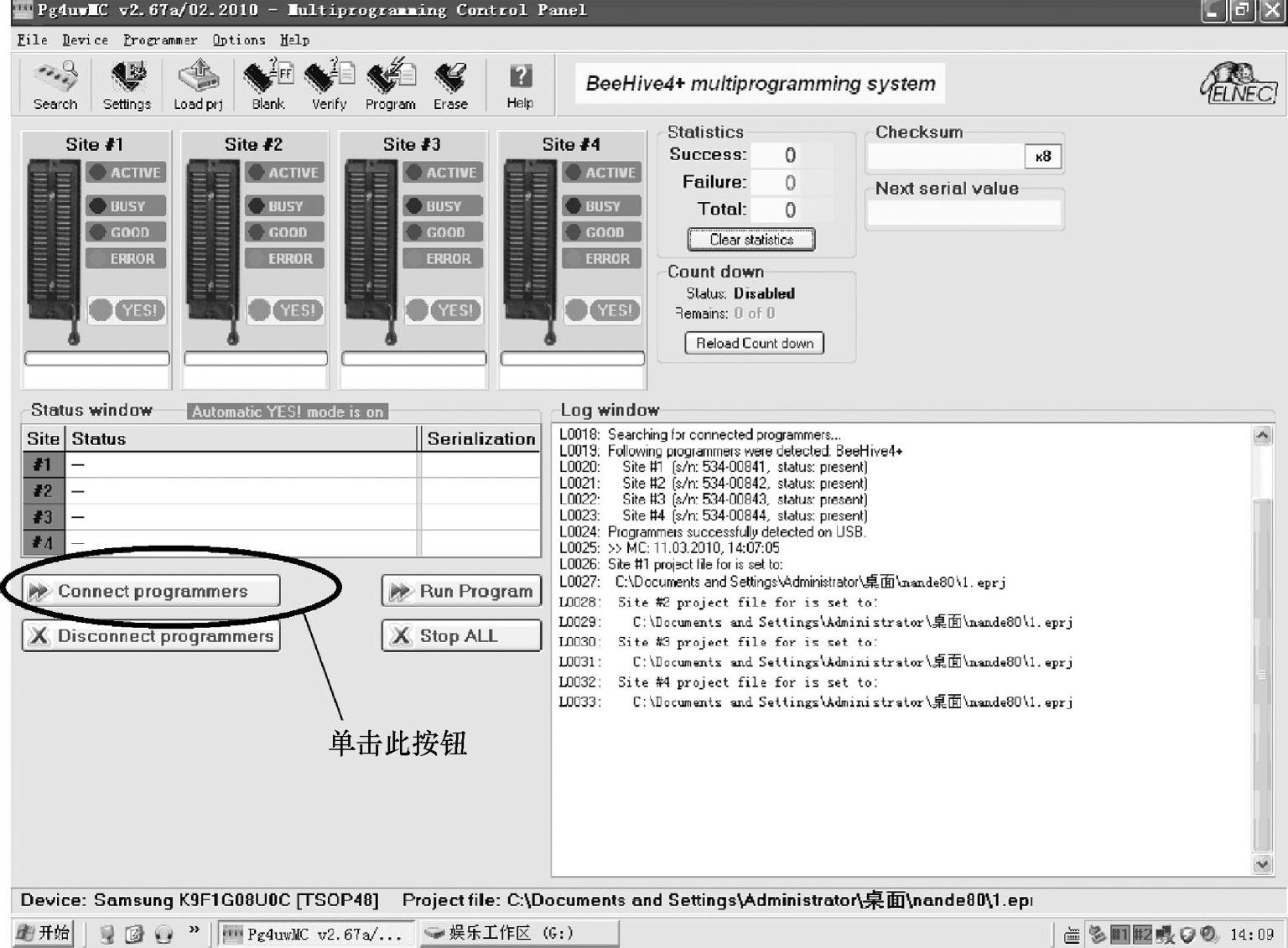

6）单击“Connect programmers”按钮，如图5-6所示。

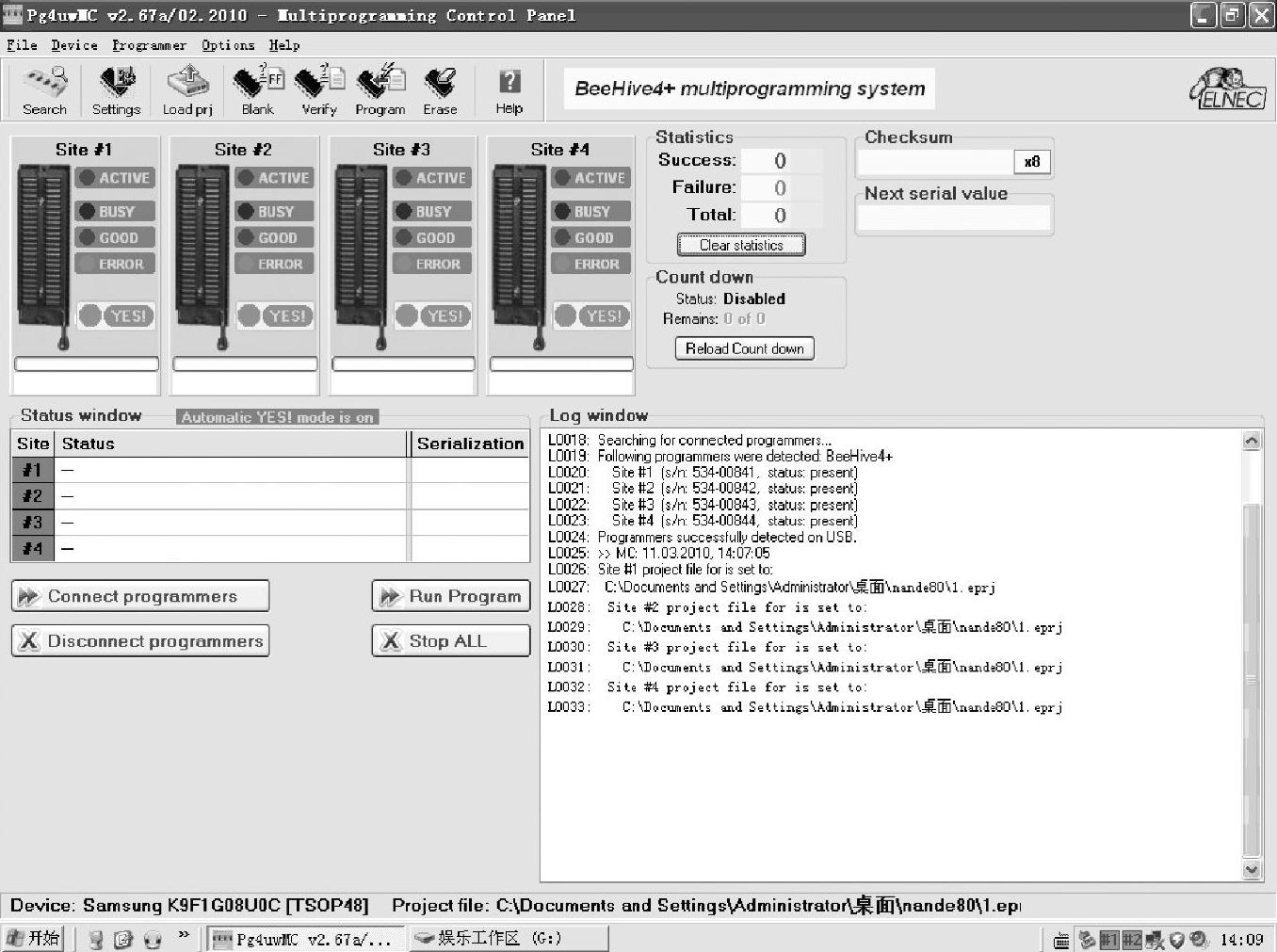

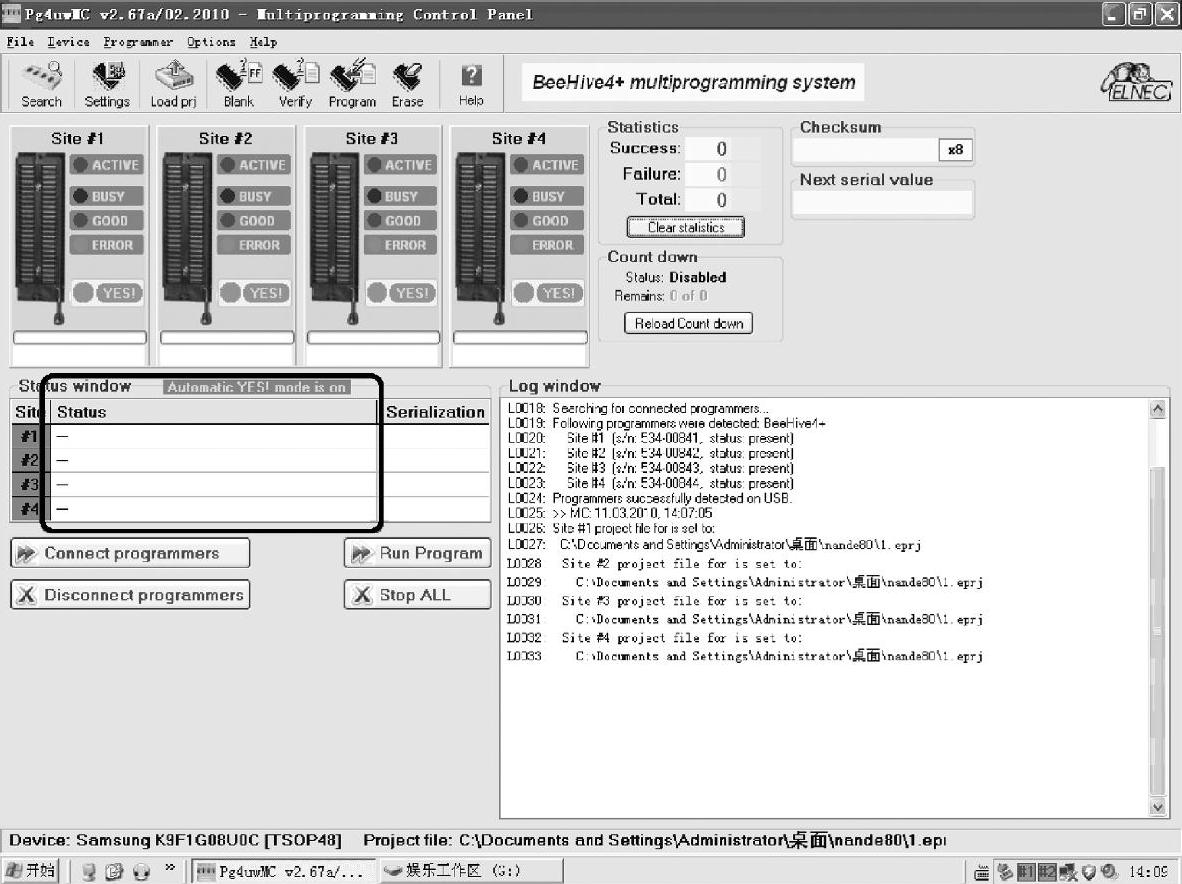

7）等待程序导入，至图5-7中4个插座status显示状态均为“Ready”。

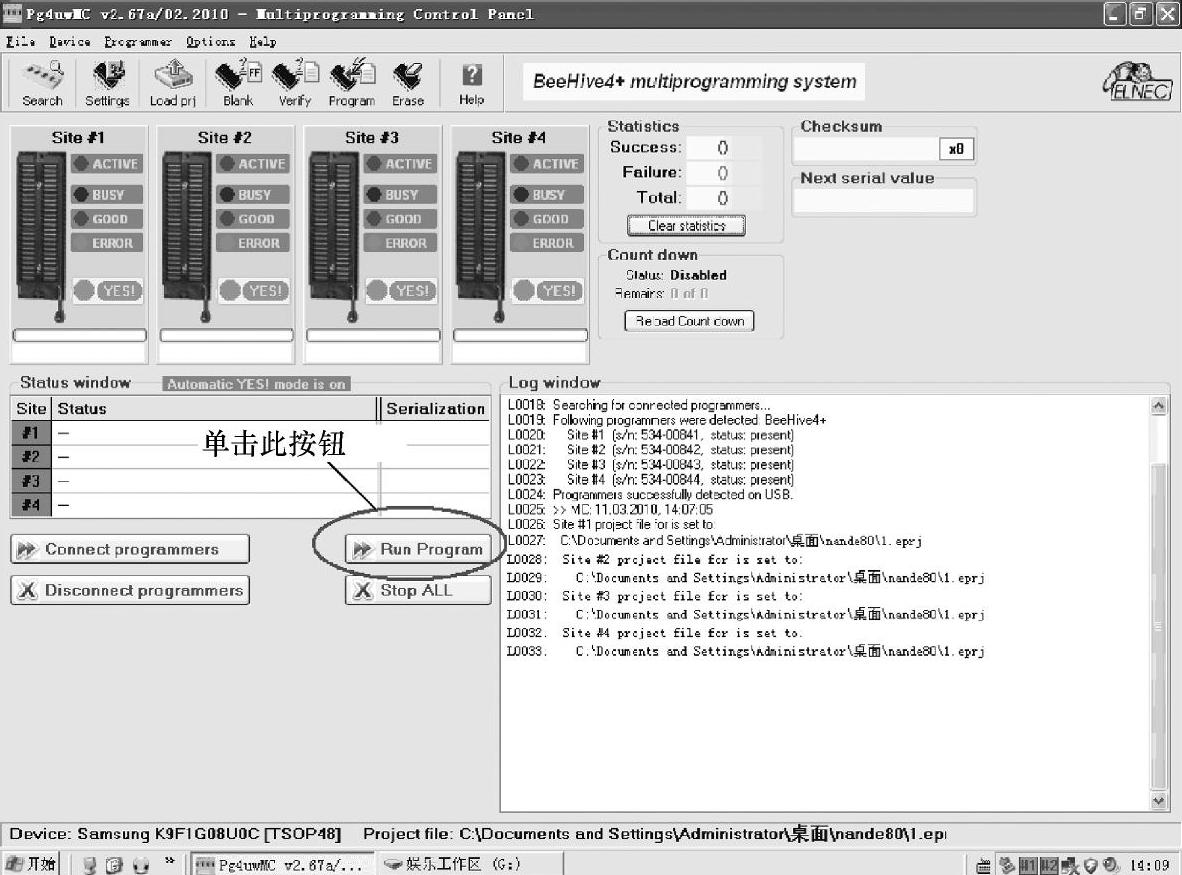

8）等显示状态均为“Ready”后，将IC物料放入IC插槽中。单击“Run program”按钮，如图5-8所示。

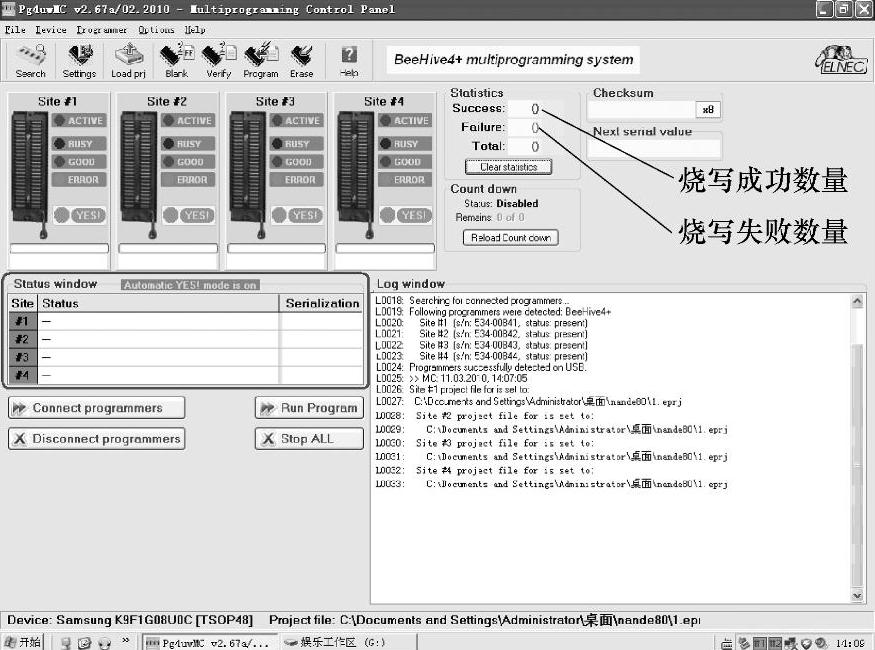

9）等待烧写，当图5-9 Status状态栏中显示烧录OK时（#1代表IC插槽1，依次类推），烧录完成。每烧写成功一个，在Statistics项目栏中Success数量+1，烧写失败时Failure数量+1。

图5-3

图5-4

10）烧写成功后取下IC，重复第8、9步继续烧录。

方法3：使用力浦烧写器烧写

图5-5

图5-6

图5-7

图5-8

图5-9

1）单击烧录程序“SU-6000-NAND.exe”（Ver.1.41.32010-7-2），出现图5-10所示对话框。

2）单击程序中的“Select Project”图标，如图5-11所示。

图5-10

图5-11

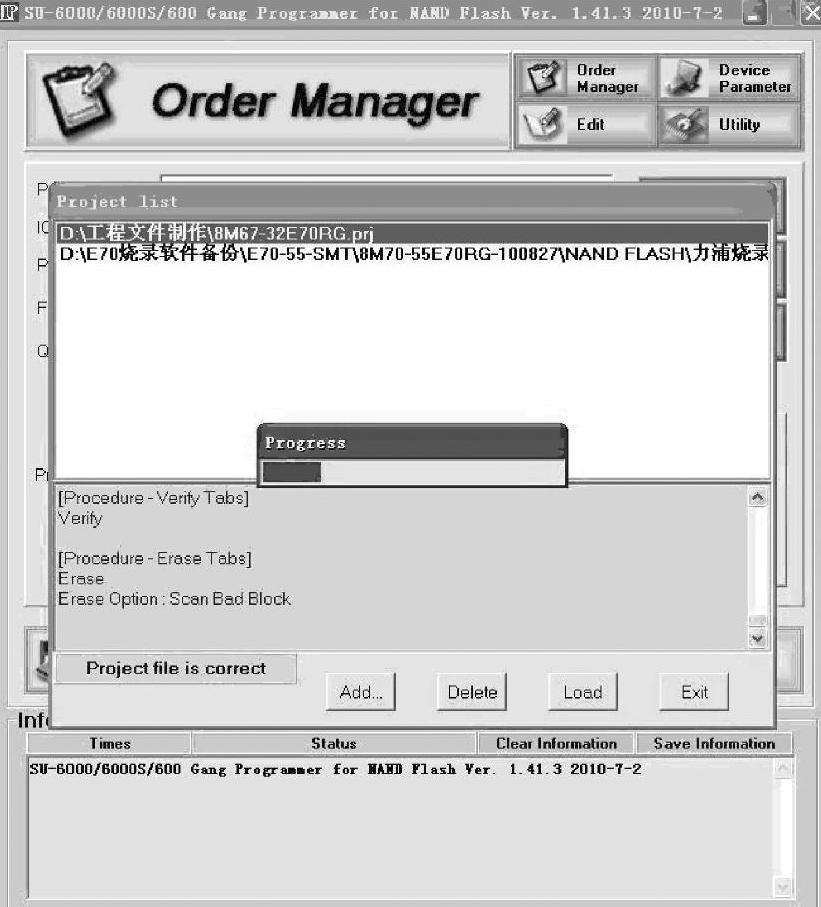

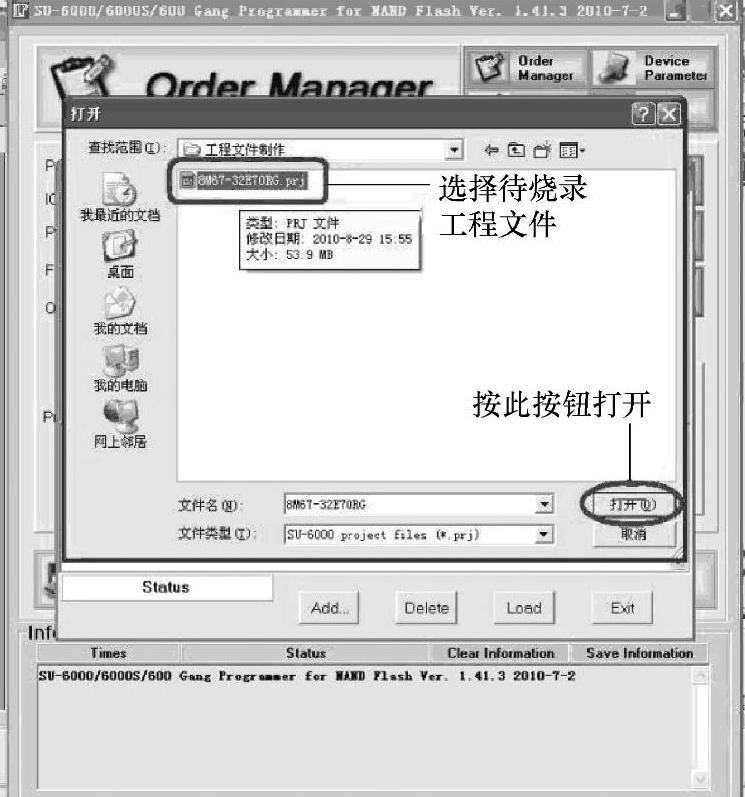

3）在查找范围中选择待烧录程序所在的目录，选中待烧录的程序“8M61-32E61RG.prj”，单击“打开”按钮，如图5-12所示。

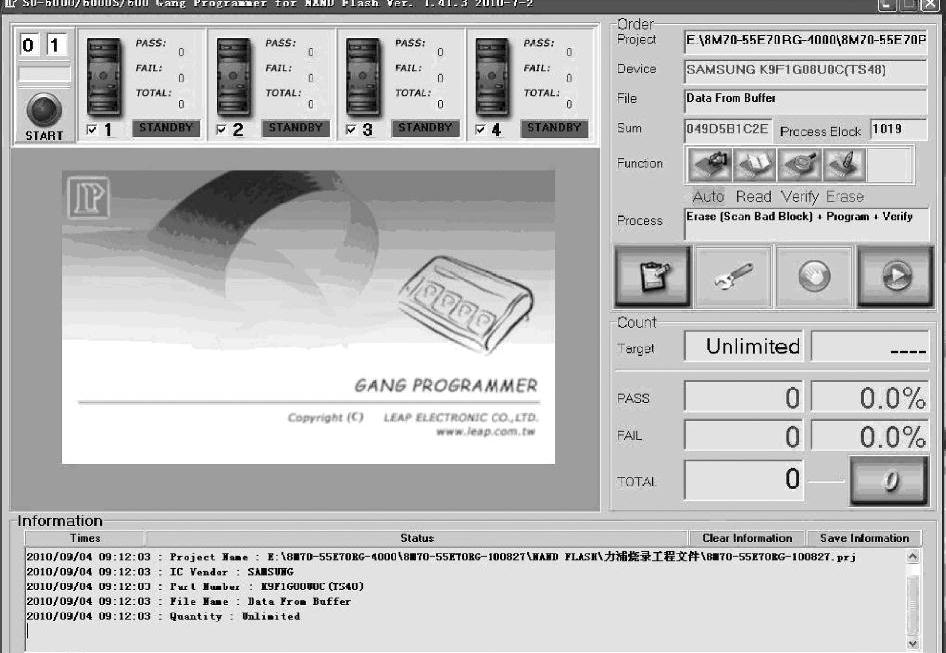

4）程序加载如图5-13所示。

图5-12

图5-13

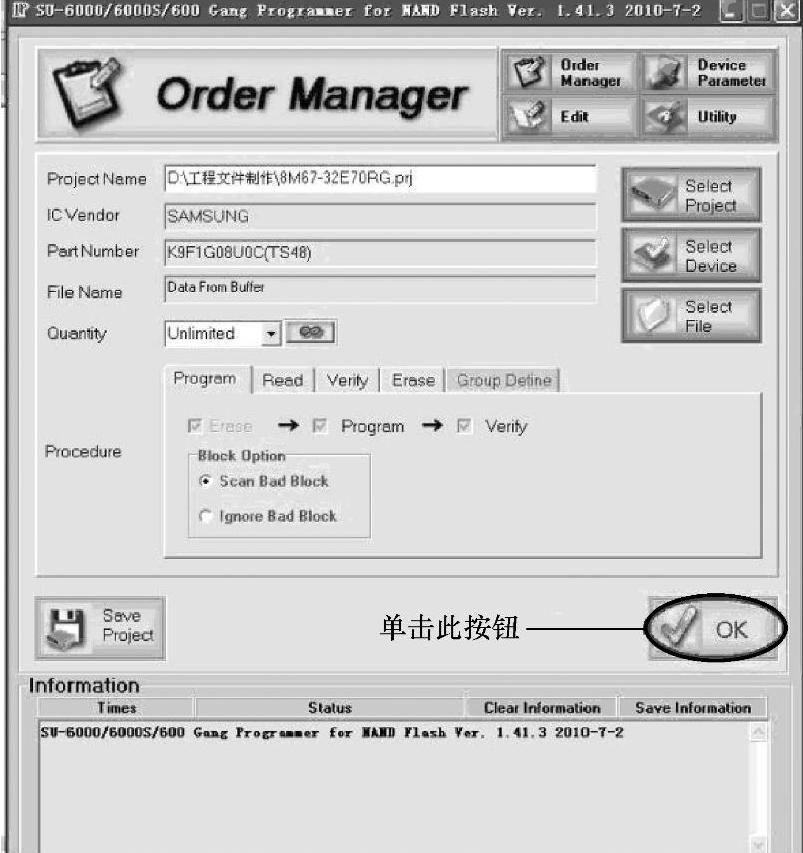

5）待程序加载完成后出现如图5-14所示对话框，单击对话框中的“OK”图标。

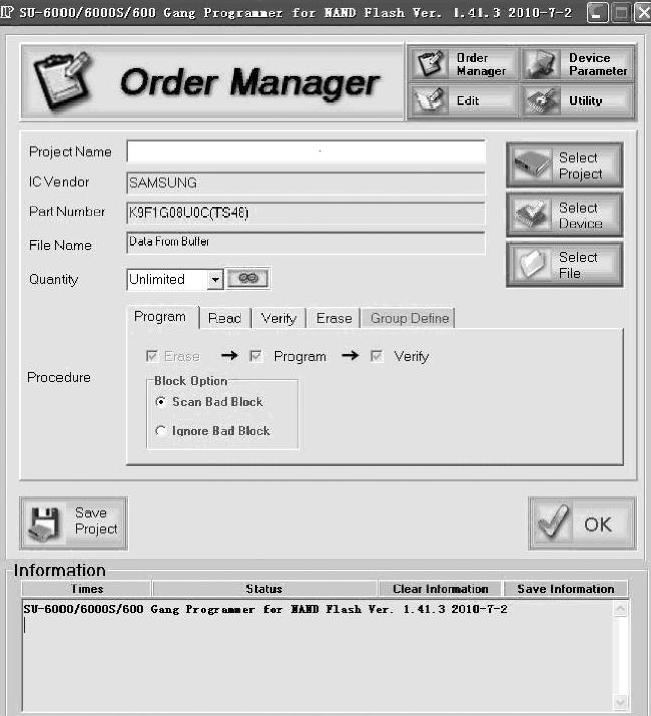

6）出现如图5-15所示对话框。

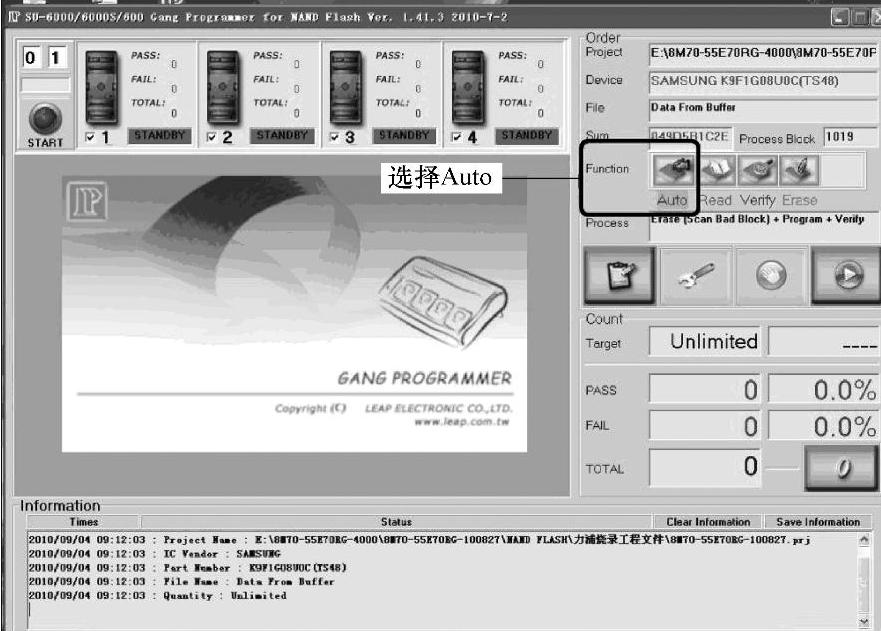

7）在“Function”功能里选择“Auto”（烧录软件默认设置即“Auto”），如图5-16所示。

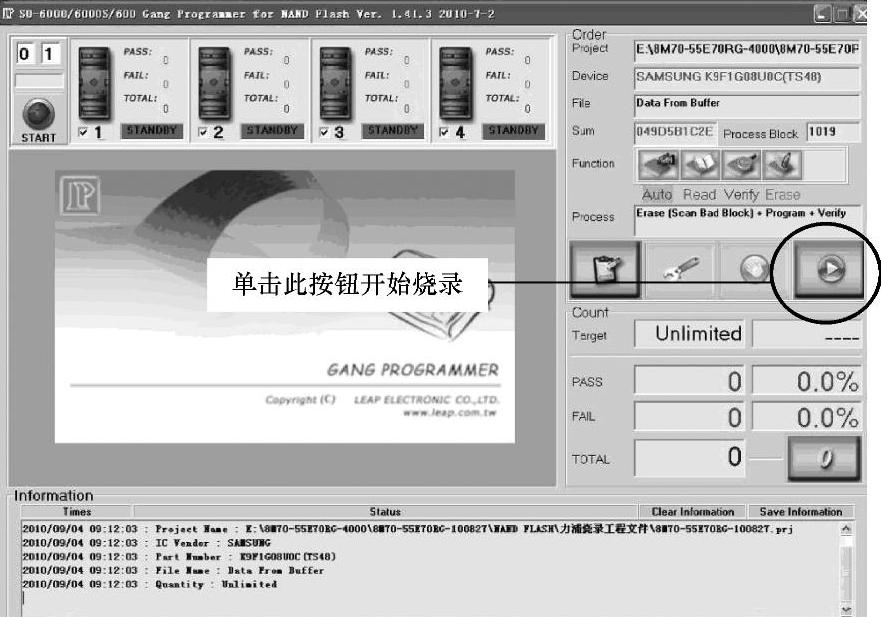

8）单击“Start”图标，如图5-17所示。

图5-14

图5-15

图5-16

图5-17

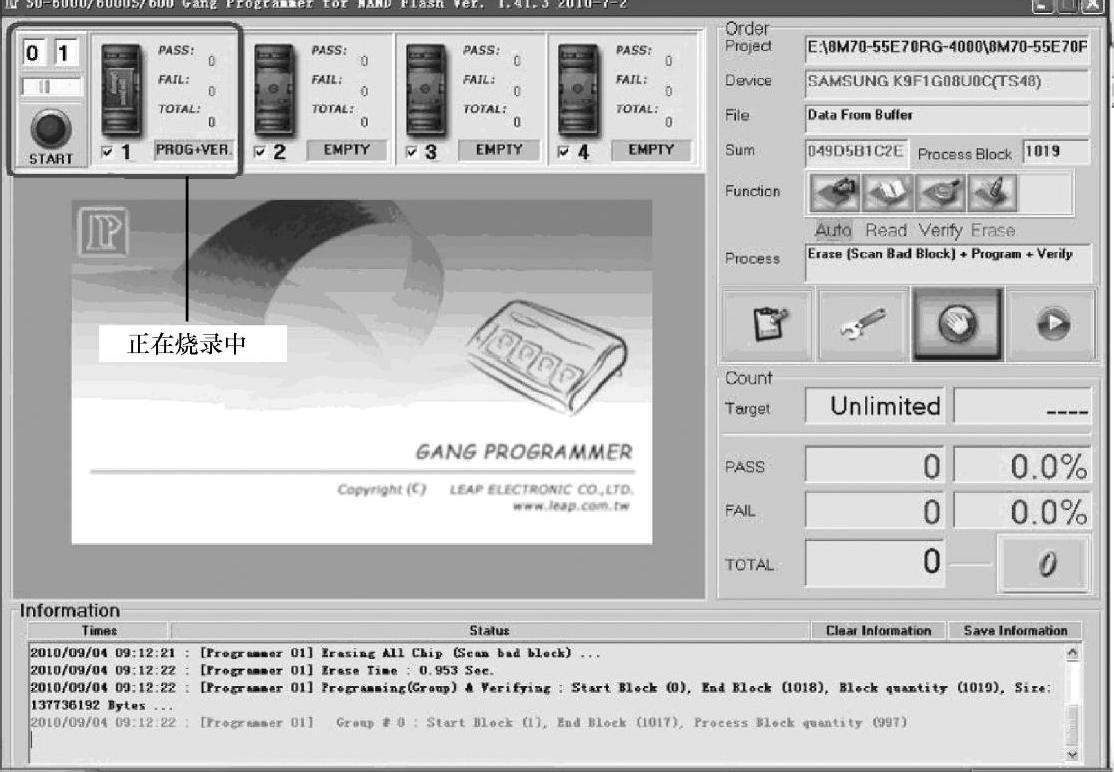

9）烧录过程如图5-18所示。

图5-18

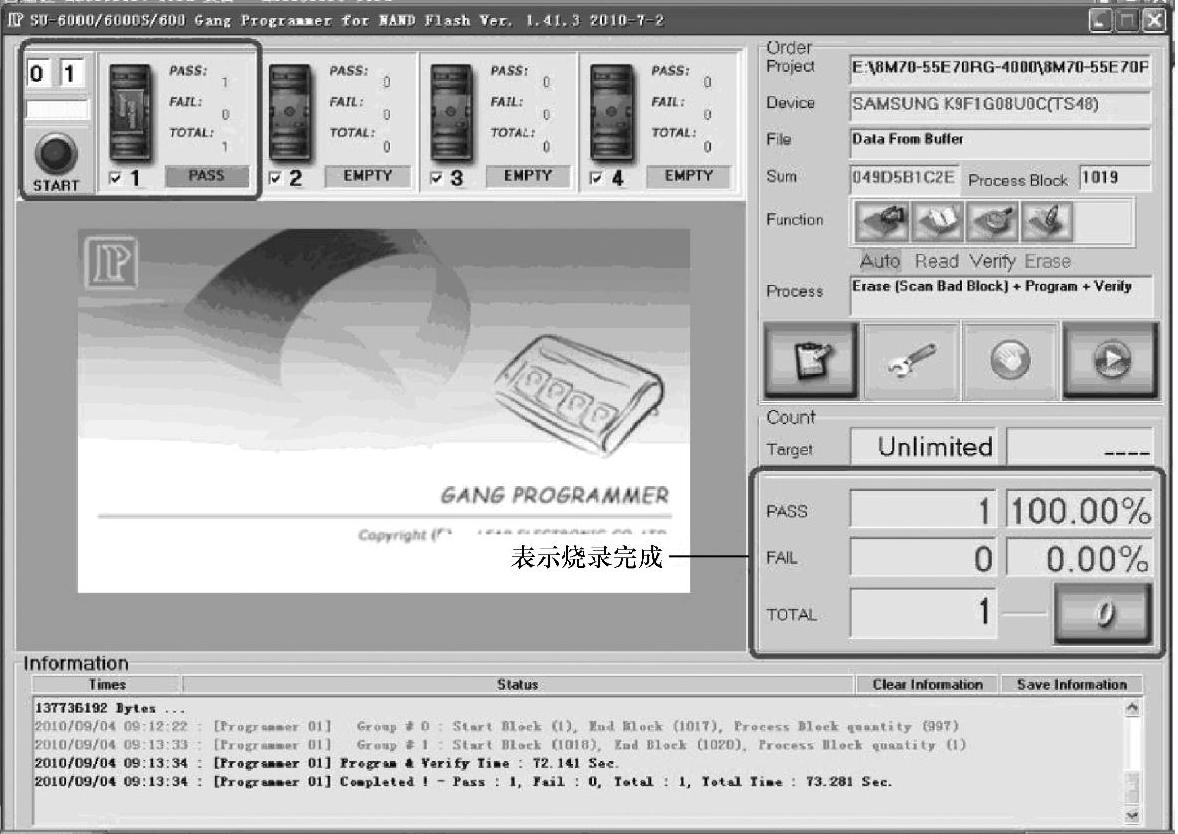

10）待烧录完成如图5-19所示。

(www.daowen.com)

图5-19

烧写成功后取下IC，重复第8、9、10步继续烧录。

4.烧写SPI FLASH（MBoot），EEPROM（母片）

下面是烧写MBoot的方法与过程，此方法同时适用于烧录存储母片、MEMC模块程序IC，只是所使用的程序和芯片型号不同。

用Gang08工具烧录：

1）主板位号U44（MBoot）。

2）程序：MBoot.t3-87E-D01A-128-128-800M-4X-MODE-E61-16K.bin。

3）烧录方式：必须在贴板之前烧录。

烧写方法和各步骤如下：

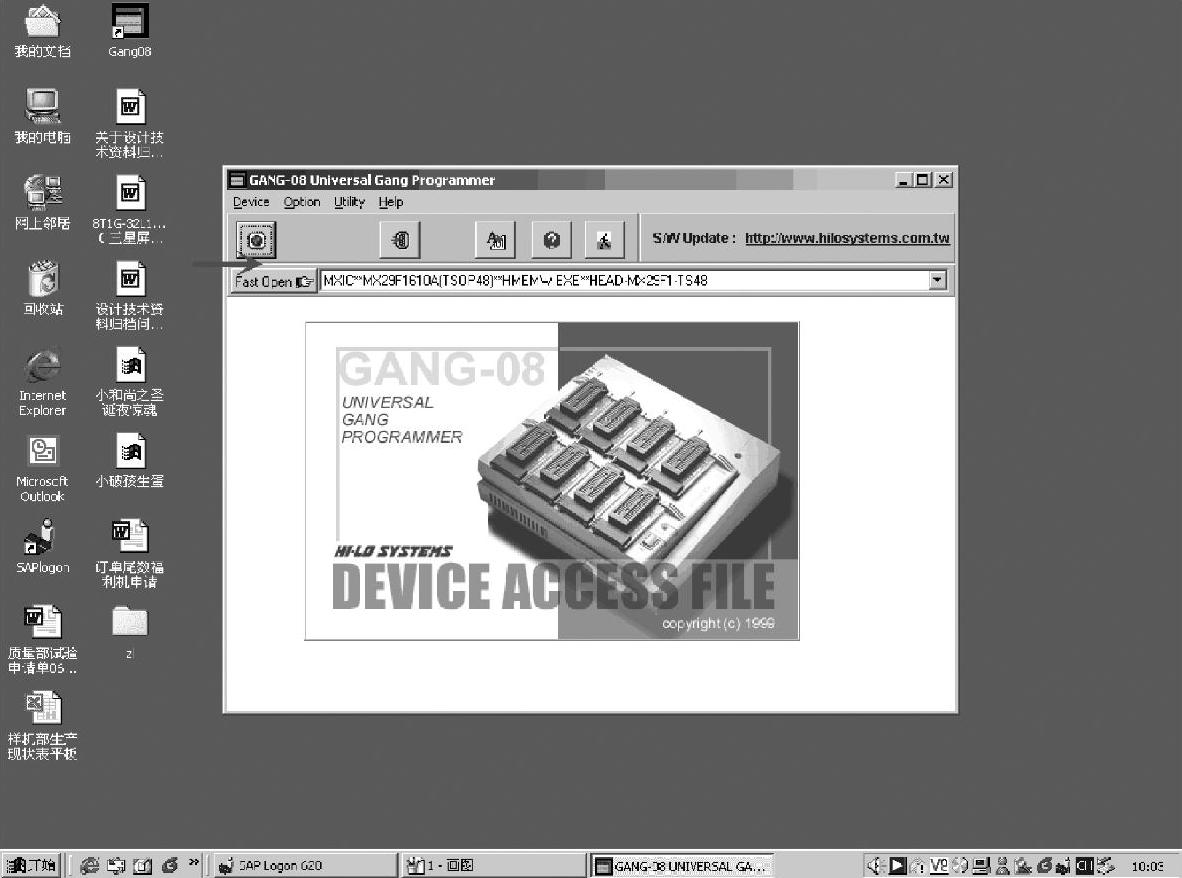

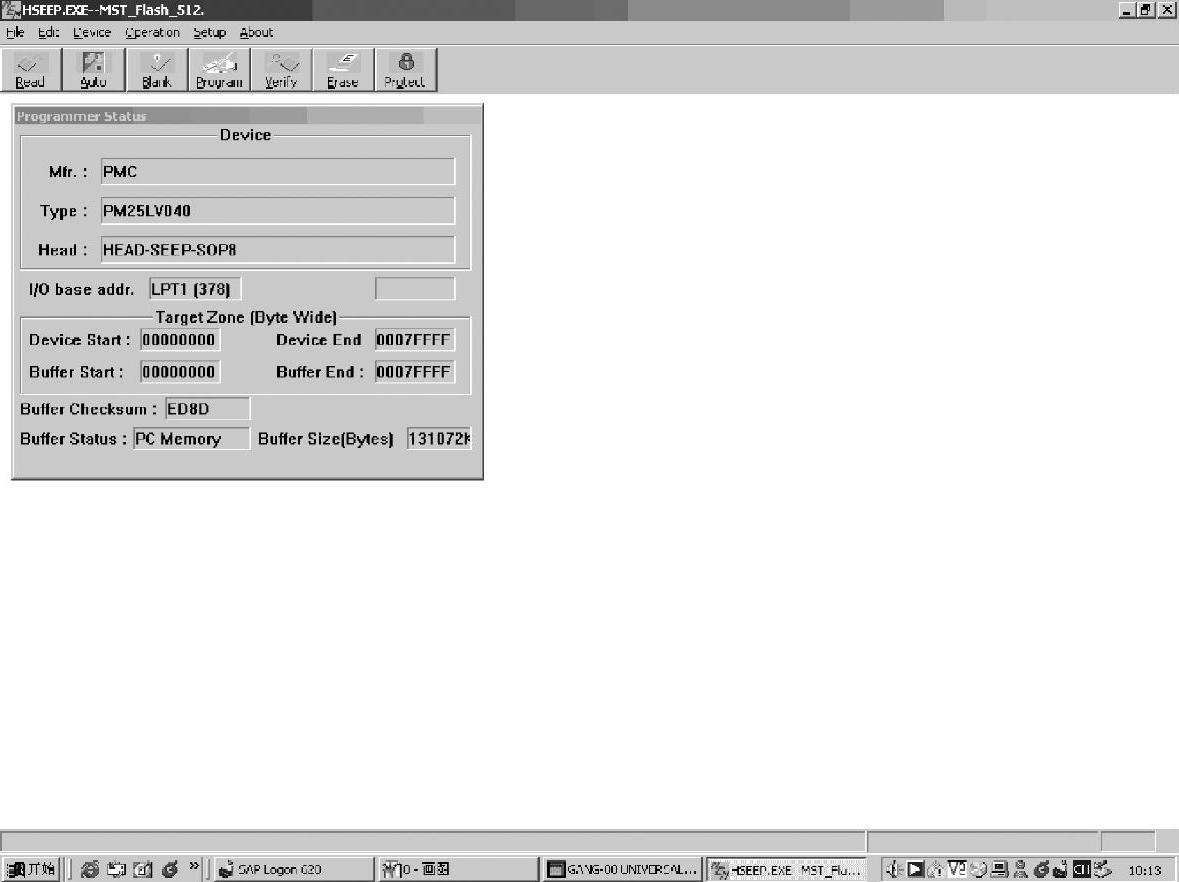

1）单击Gang08工具软件，如图5-20所示，出现图5-21所示窗口。

图5-20

图5-21

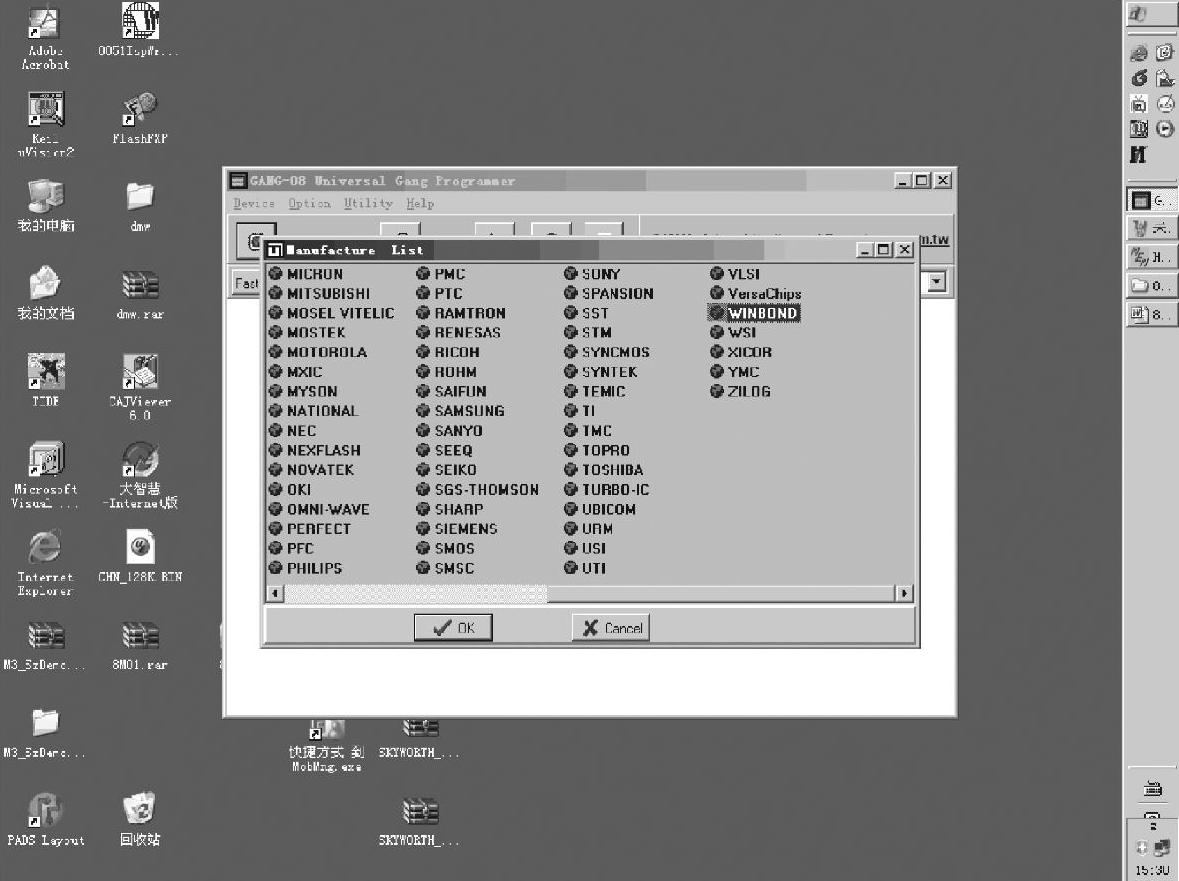

2）单击图5-21箭头所示图标，出现图5-22所示对话框。

图5-22

3）双击“EON”选项，出现图5-23所示的对话框。

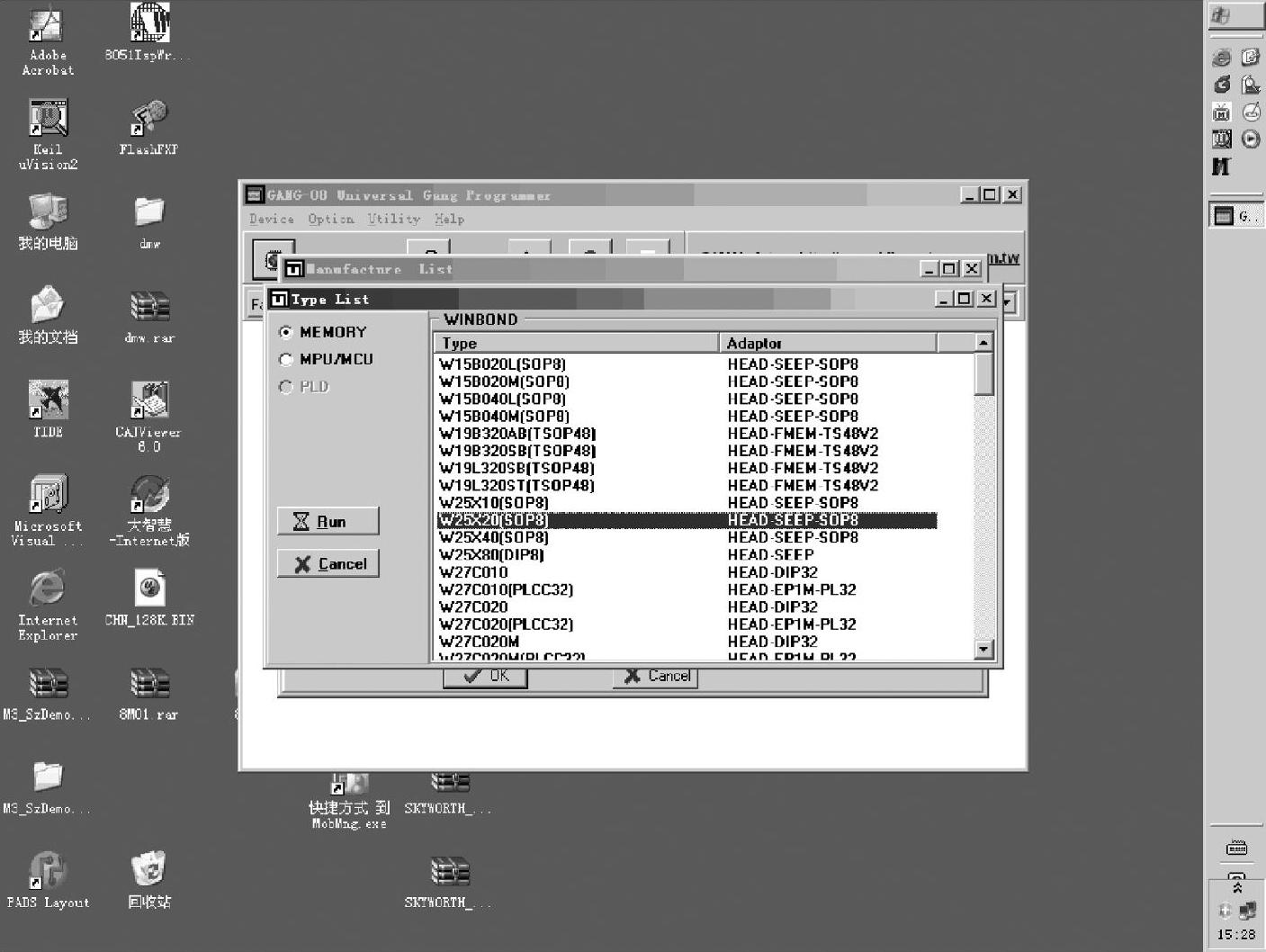

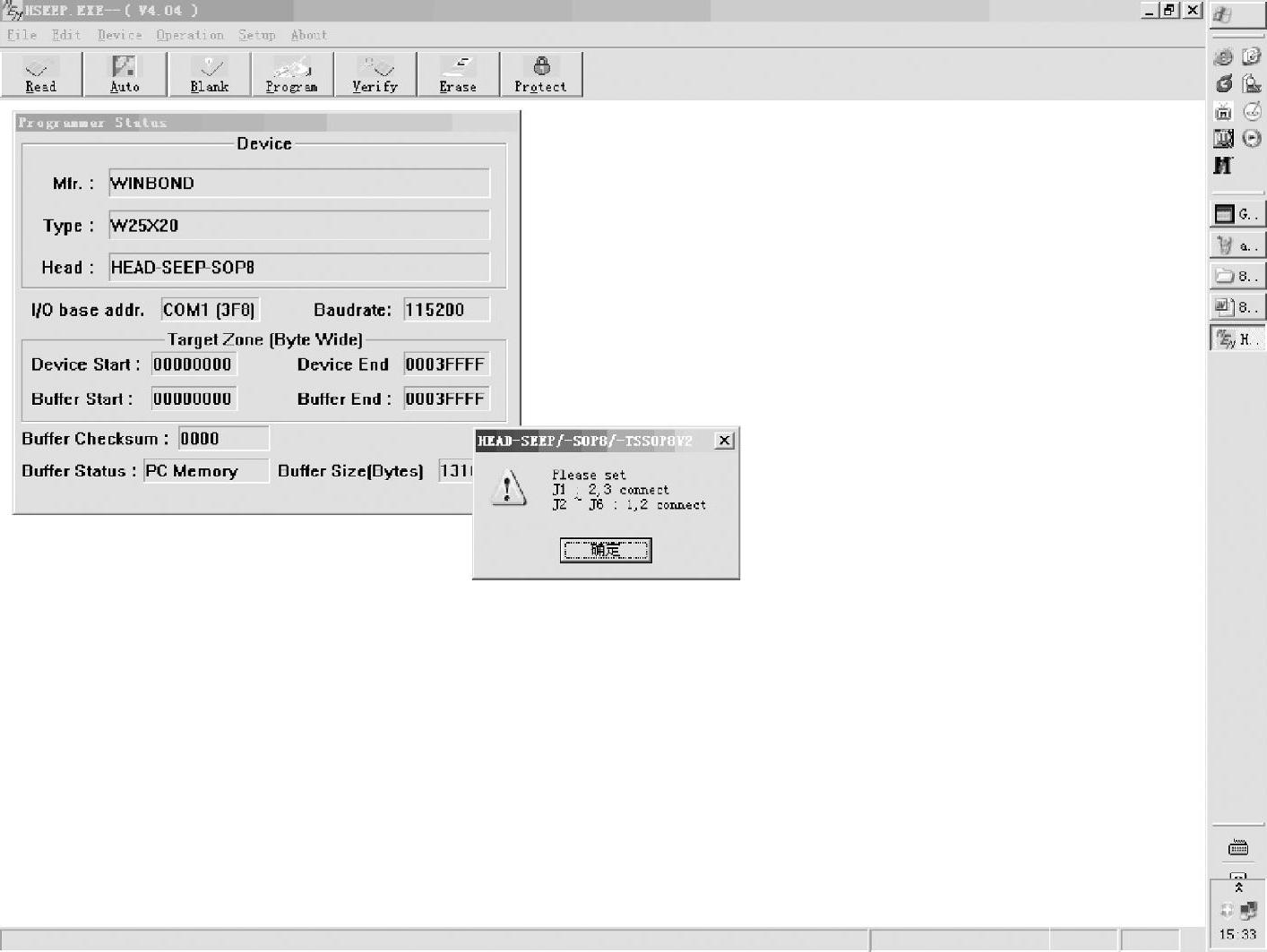

4）双击“EN25F16-100HIP”项，如图5-23所示，出现图5-24所示的对话框。

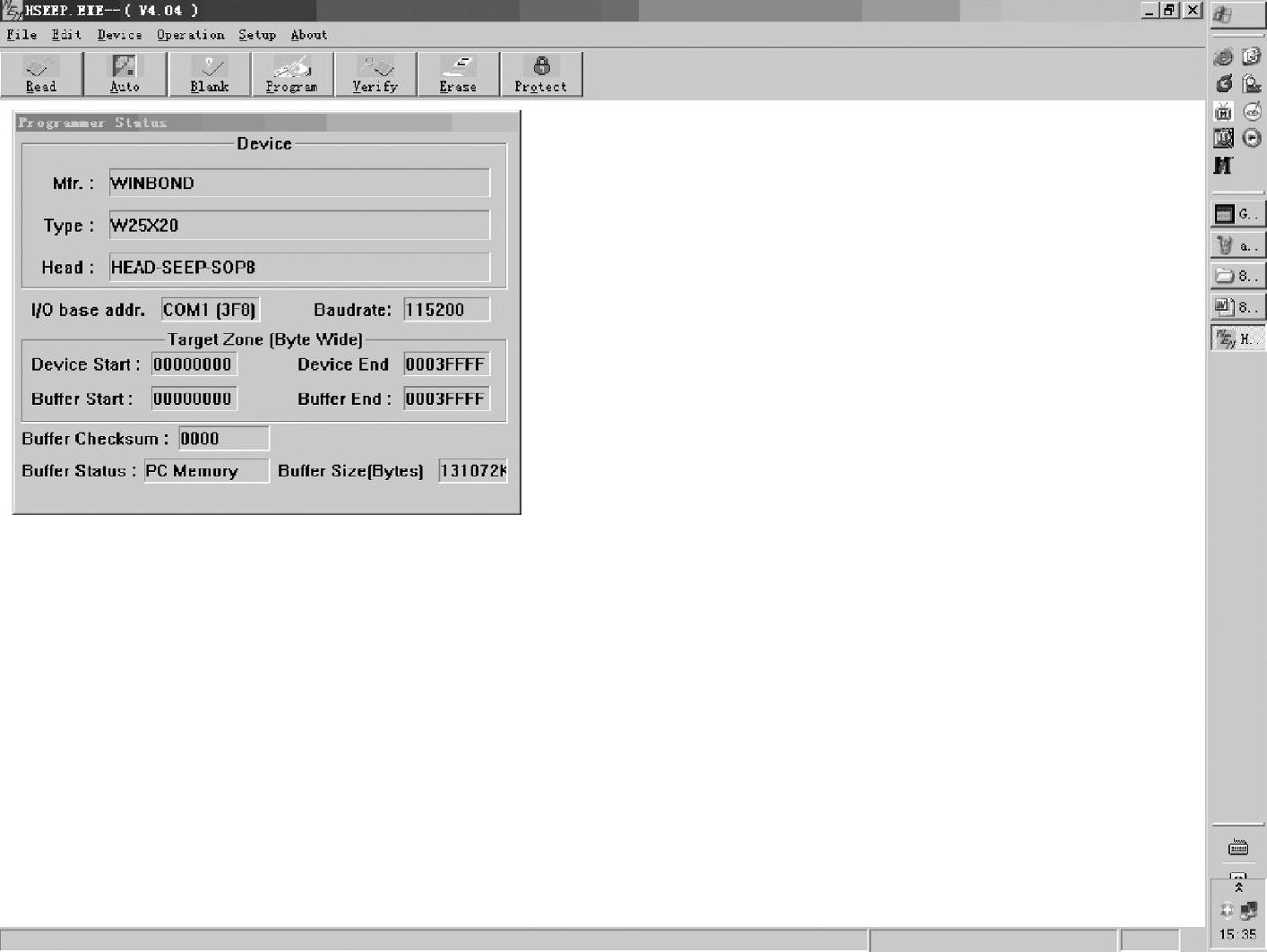

5）单击“确定”后，出现图5-25所示的窗口。

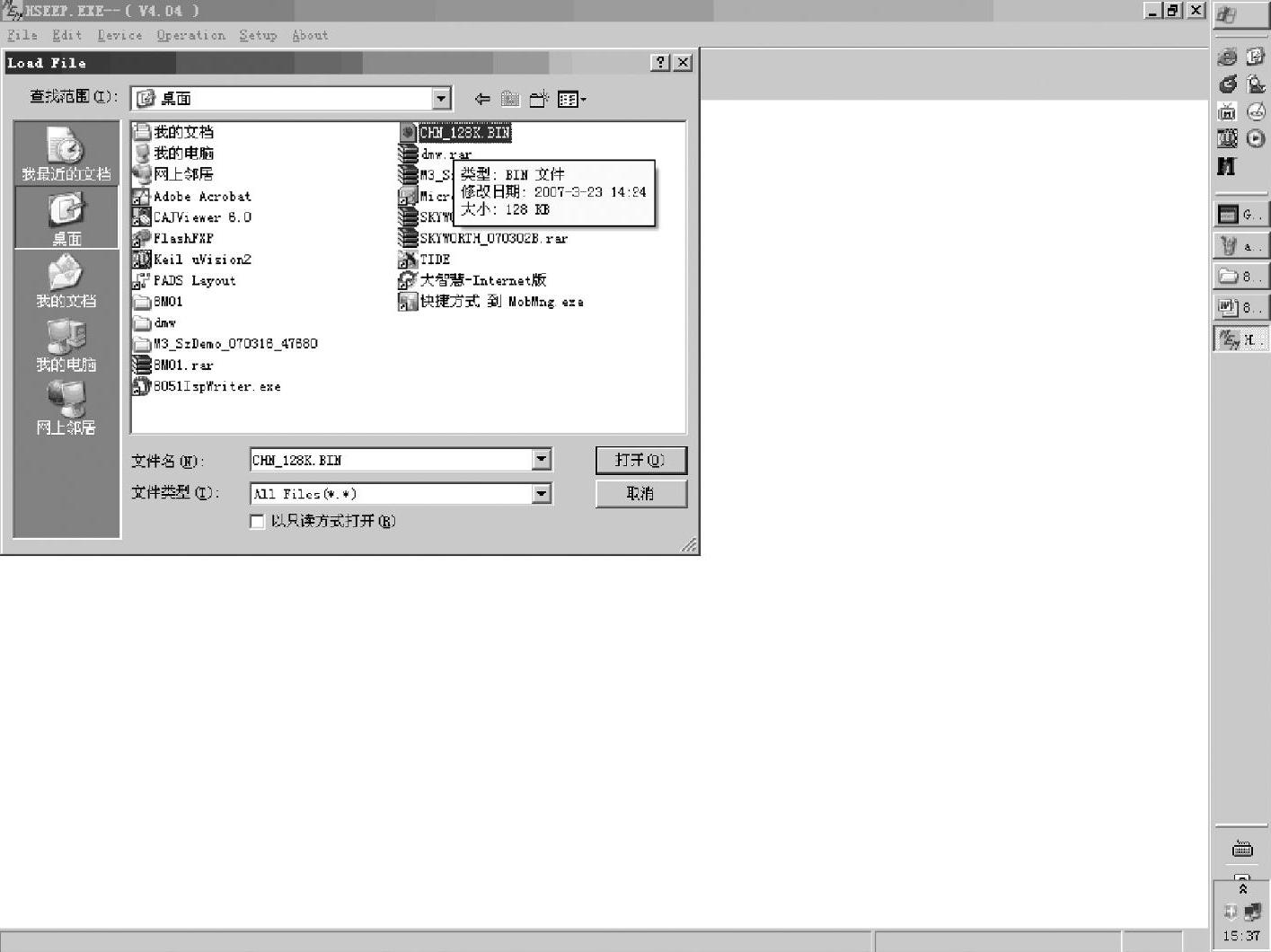

6）单击“File”菜单，选择“Load File”，如图5-26所示。

7）双击“MBoot.t3-87E-D01A-128-128-800M-4X-MODE-E61-16K.bin”文件，如图5-26所示，出现图5-27所示的对话框。

图5-23

图5-24

图5-25

图5-26

图5-27

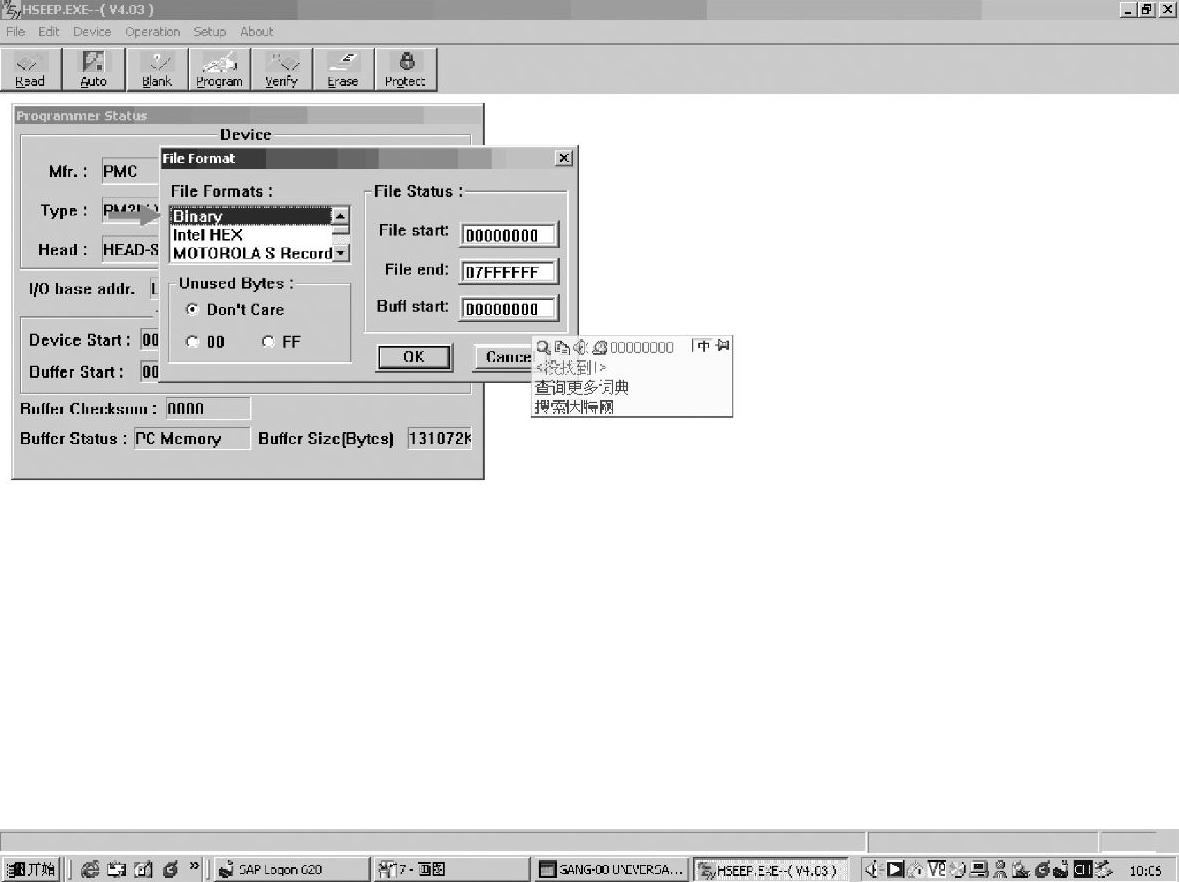

8）选择“Binary”，单击“OK”后，如图5-28所示。

图5-28

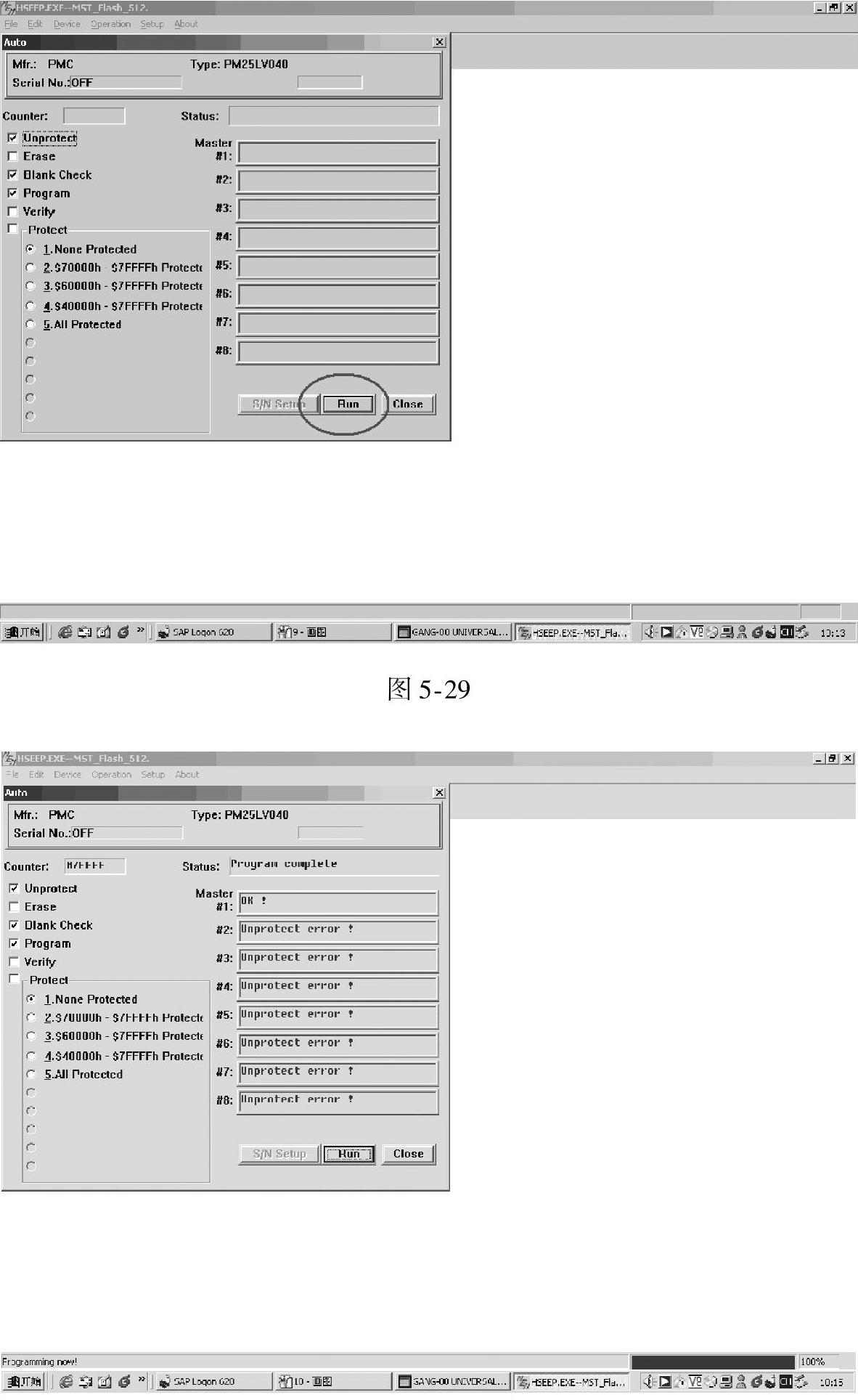

9）单击图5-28所示“Auto”按钮图标，出现图5-29所示对话框。

10）单击图5-29圆圈所示的“Run”图标，开始烧写程序，程序烧写完毕后取下IC即可，如图5-30所示。

5.烧写HDMI-KEY、MAC地址和防窜货条码

1）8M61方案hdcpkey、mac地址和条码采用工程部制定的A类方案烧写（即生产线用由工程部制作的第二代烧录仪统一烧写）。

2）地址分配如下：

hdcpkey的地址 0x600开始 289B

mac的地址0x721开始 6B

条码的地址0x7c0开始 32B

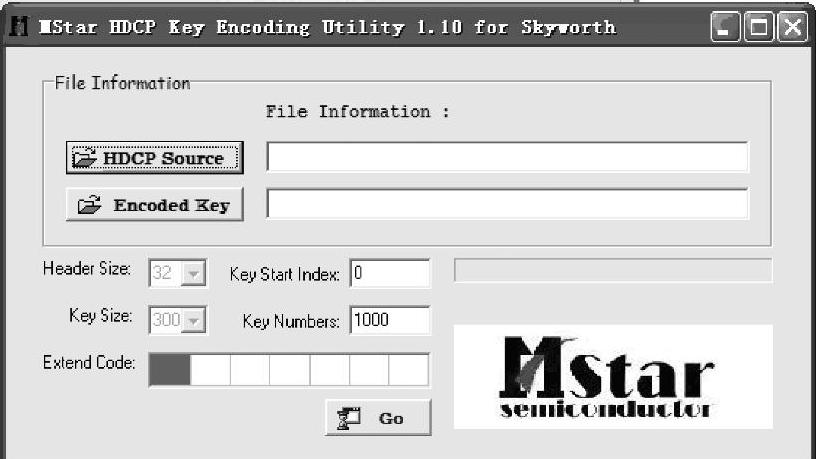

KEY码由生产线使用MStar HDCP Key Encoding Utility 1.10 For Skyworth版本的工具切割生成，如图5-31所示。

图5-30

6.DEBUG升级Mboot软件

1）位号：U44。

2）程序：与用烧录器烧写的软件相同。

3）烧录方式：产线工位上使用专用升级工具升级。

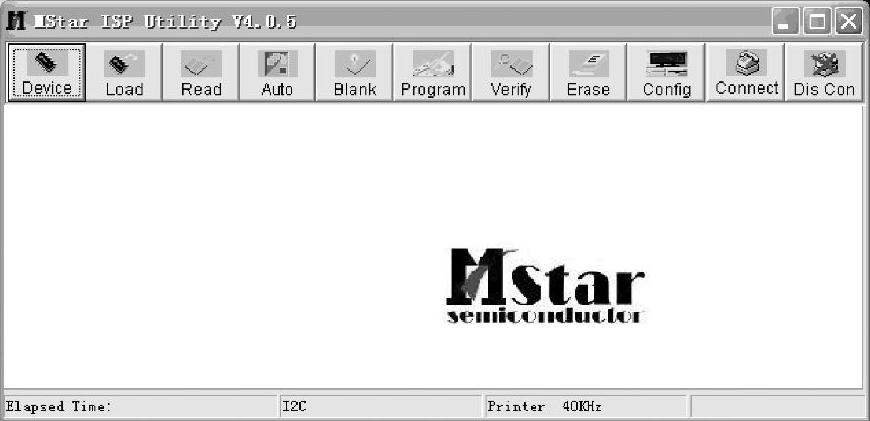

4）连接好升级工具，运行ISP-Tool V4.0.5.exe，出现如图5-32所示窗口。

图5-31

图5-32

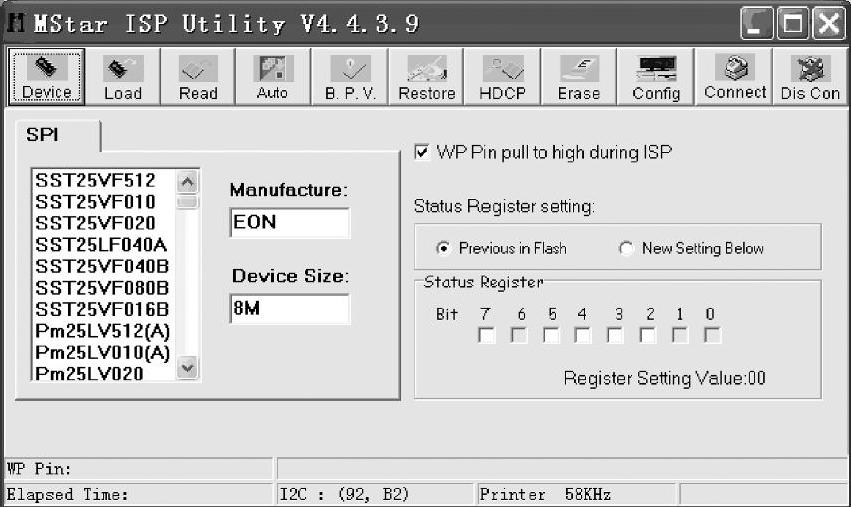

注：ISP软件是不断升级的，后期版本兼容前期版本（如工具版本为ISP-Tool V4.4.3.9、ISP-Tool V4.3.2.2等，其基本设置参照图5-33、图5-34，其他同ISP-Tool V4.0.5），也许用户用到工具的版本有差异，但设置和操作方法是一样的。

图5-33

图5-34

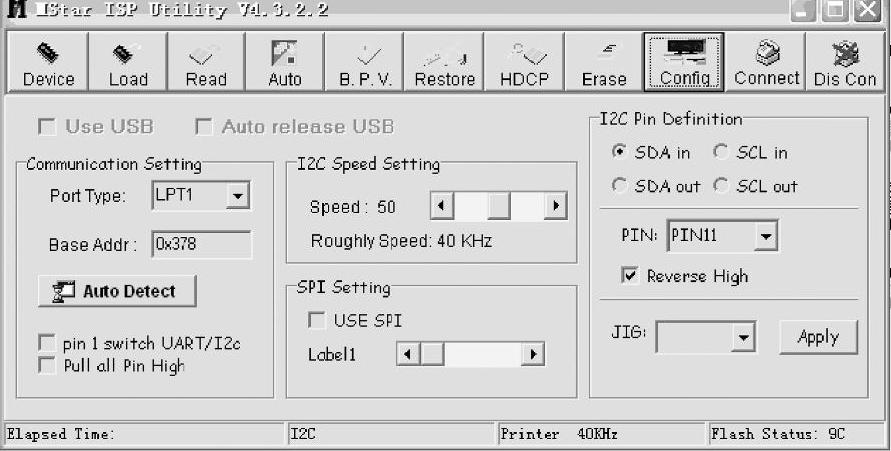

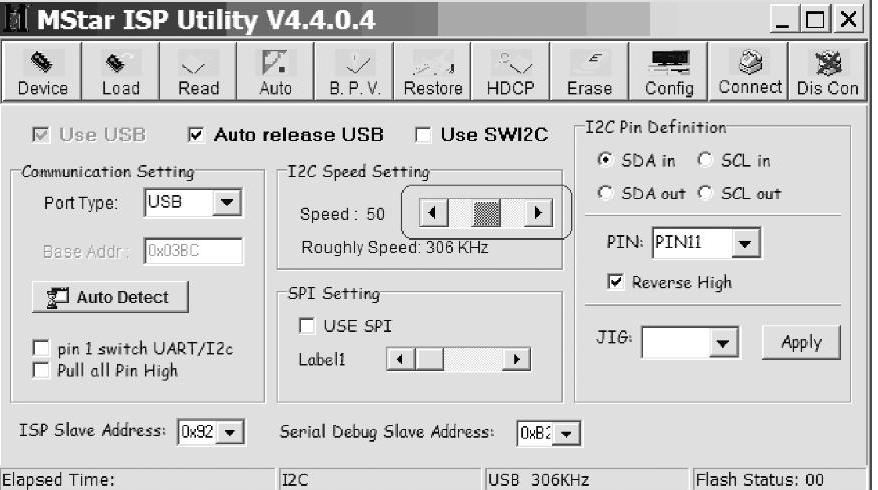

5）单击“Config”项，将红框所示的Speed设为50，如图5-35所示。

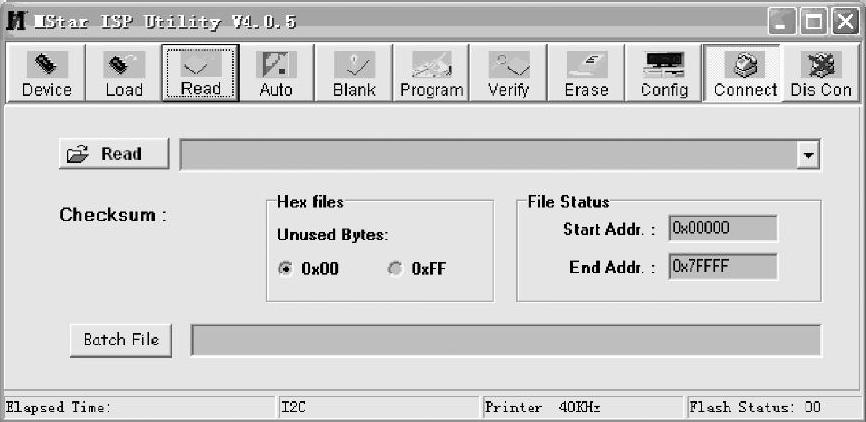

6）单击“Read”按钮，将弹出图5-36所示窗口。

图5-35

图5-36

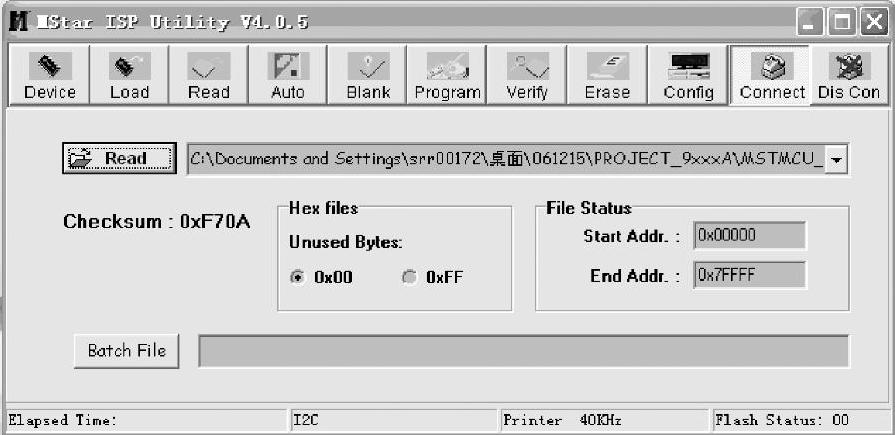

7）单击图5-36上面的“Read”按钮，找到MBoot.t3-87E-D01A-128-128-800M-4X-MODE-E61-16K.bin文件，单击打开，出现图5-37所示的窗口。

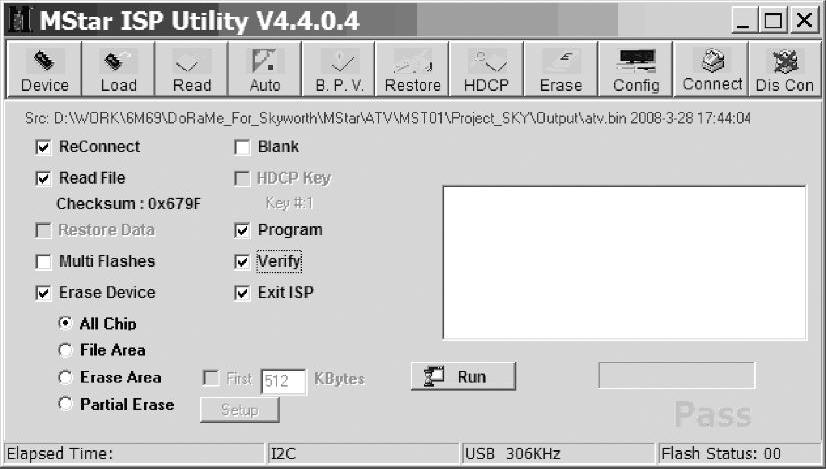

8）单击“Auto”按钮，弹出图5-38所示窗口。

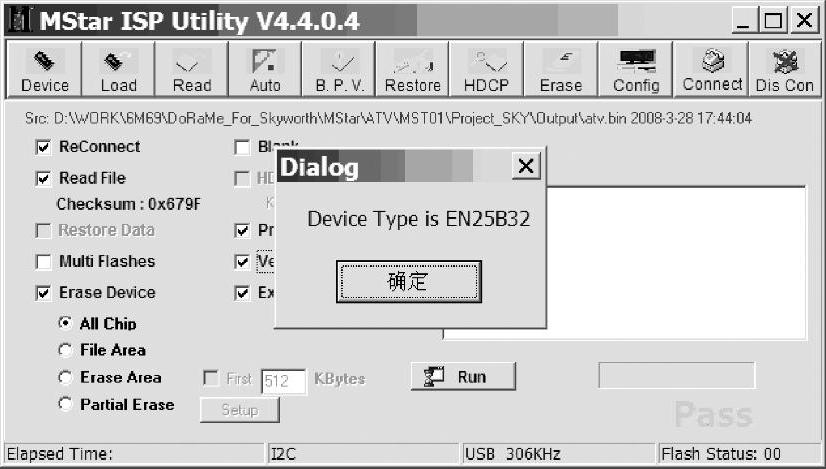

9）单击“Connect”按钮，将弹出如图5-39所示对话框，单击“确定”，再单击“Dis-Con”按钮。

10）紧接着步骤6，单击按钮“Run”，开始升级。

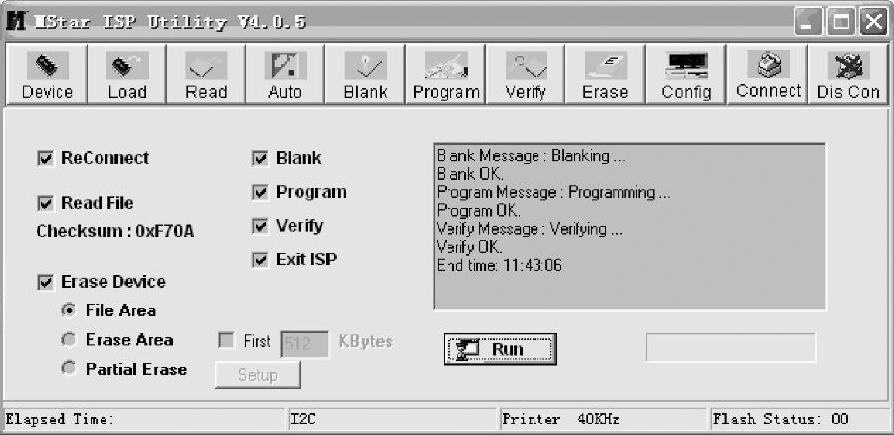

11）升级成功后将显示图5-40所示。

图5-37

图5-38

图5-39

图5-40

12）升级完成后将连接到电视机上的端口取下，插入下一台机器，重复上述操作。
