1.在线MTK5505软件升级方法

MTK5505机心主板如图4-42所示，MTK5505机心主板应用于海信K360系列机型。

在线升级MTK5505应用主程序，升级工具软件MTKTools的安装与设置如下。

（1）MTKTools驱动程序的安装

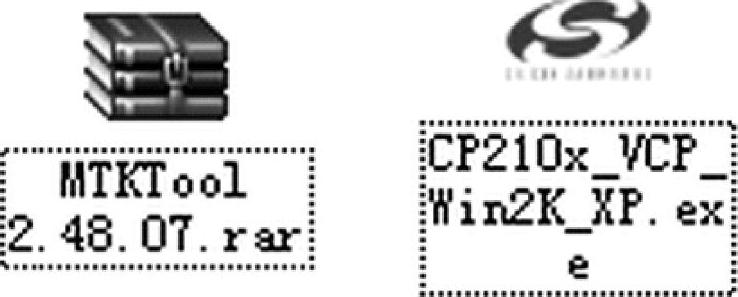

MTKTool 2.48.07.rar软件压缩包是MTKTool的2.48.07版本。CP210x VCP Win2K XP.exe为调试升级工具CP210x的驱动程序，如图4-43所示。

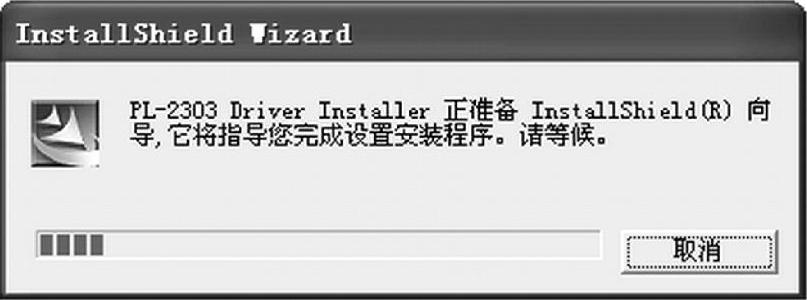

安装驱动程序，安装过程中选择默认安装即可，如图4-44所示。

图4-43

图4-44

MTKTool的2.48.07工具软件可直接使用其执行文件，建议路径为英文。

（2）调试、升级工具的硬件设备连接

用USB转串口线将电脑与电视相连。其中，USB端连接电脑，串口端连接电视，如图4-45所示。

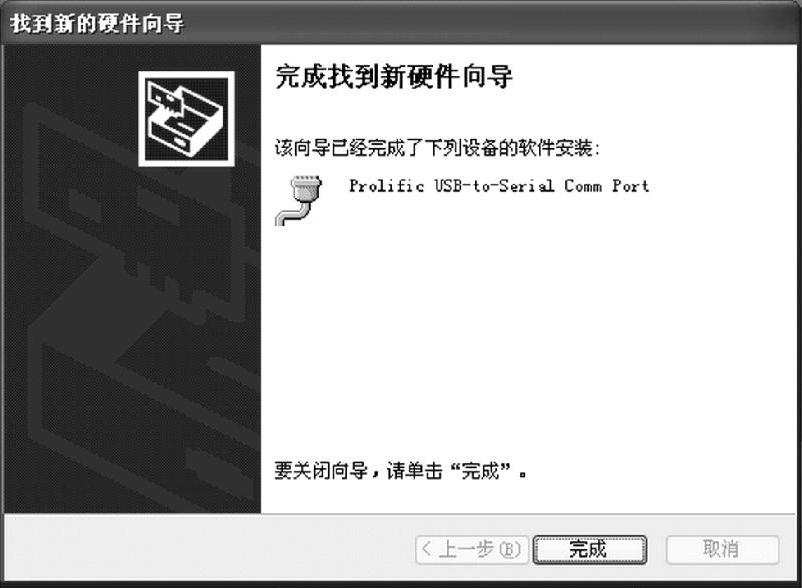

如果是初次连接，电脑将初次识别USB硬件设备，将CP210x的安装目录加入扫描目录，Windows会找到驱动自动安装（需要安装两次驱动），如图4-46和图4-47所示。

（3）MTKTool工具的使用

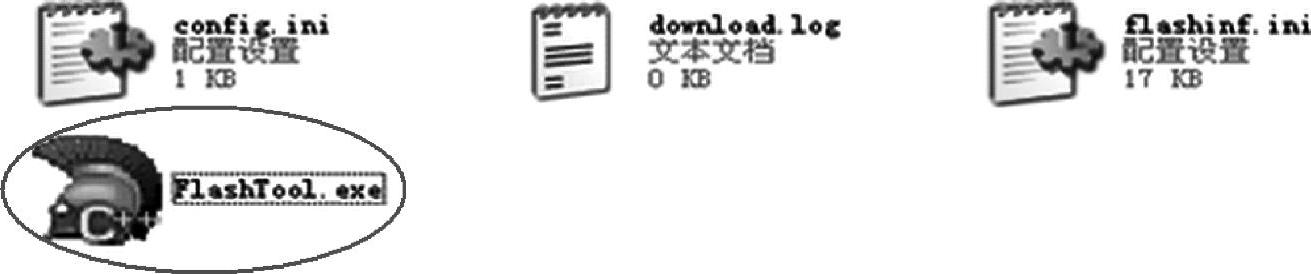

MTKTool工具是一个绿色免安装软件，该文件夹下共有图4-48所示的文件。

图4-45

图4-46

图4-47

图4-48

其中，MtkLog文件夹下存放着MTKTool的使用记录，用户每运行一次MTKTool，MTKTool将会把用户的运行时间记录在以文件运行时间为文件名的.txt文件中，便于用户跟踪，如图4-49所示。

图4-49

图4-50

图4-51

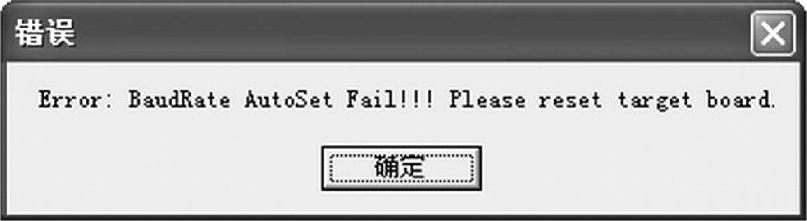

将电脑与电视机连接以后，双击图4-48圆圈圈中的“FlashTool.exe”文件，打开MTK-Tool工具。如果出现如图4-50所示错误，则说明相应的端口没有设置好。

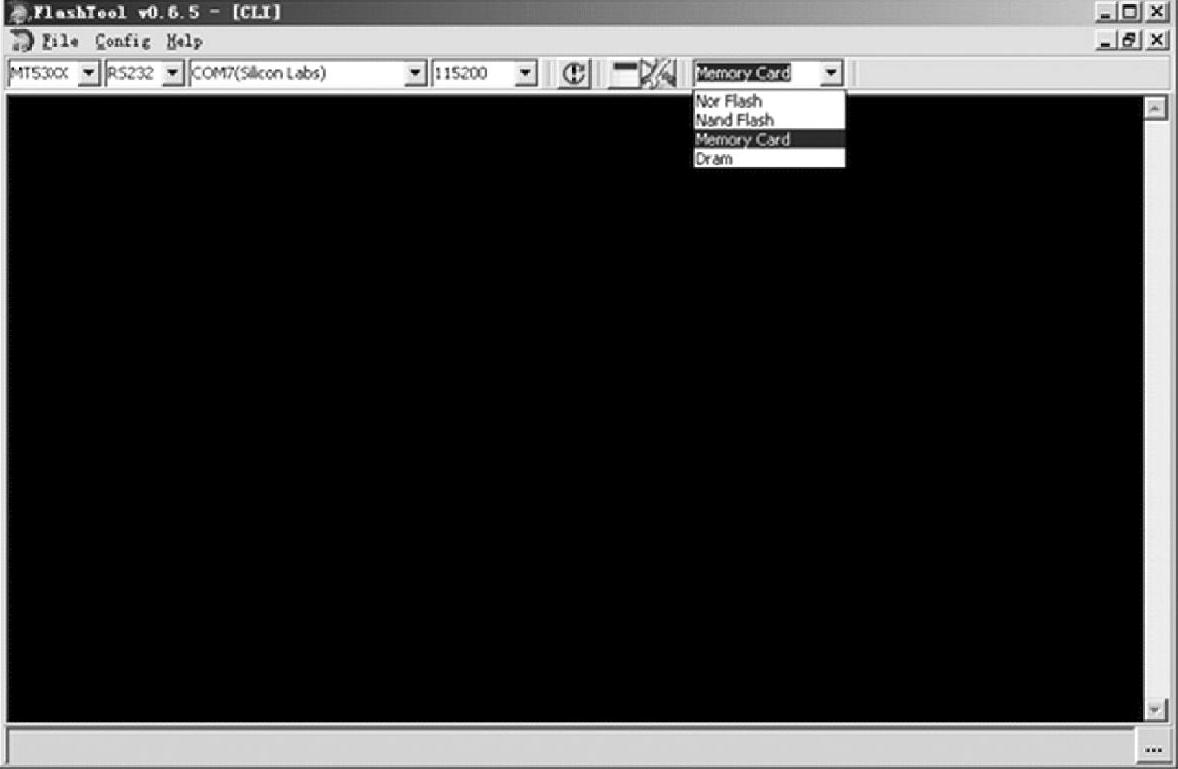

可暂时忽略这些错误，单击“确定”进入MTKTool主界面，如图4-51所示。在本例中，芯片类型为MT5505，软件中选中MT5505。从MTKTool中可以选择如下设置：

当前Flash芯片型号；

电脑与芯片通信的端口；

通信的波特率；

要进行升级的∗.bin文件；

“Browse”可以选择要升级的文件；

“Upgrade”进行升级；

其他区域选择默认设置。

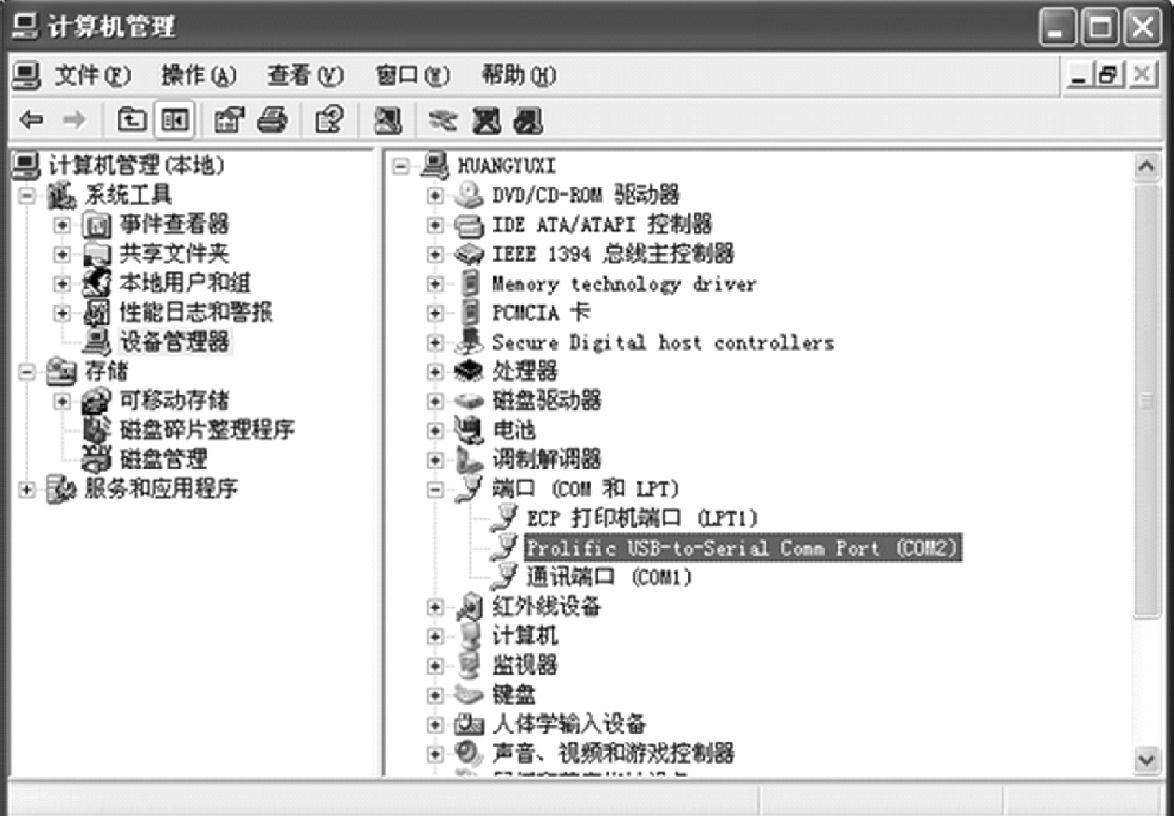

打开“设备管理器”，如图4-52所示，查看是哪个端口连接了电视设备。

图4-52

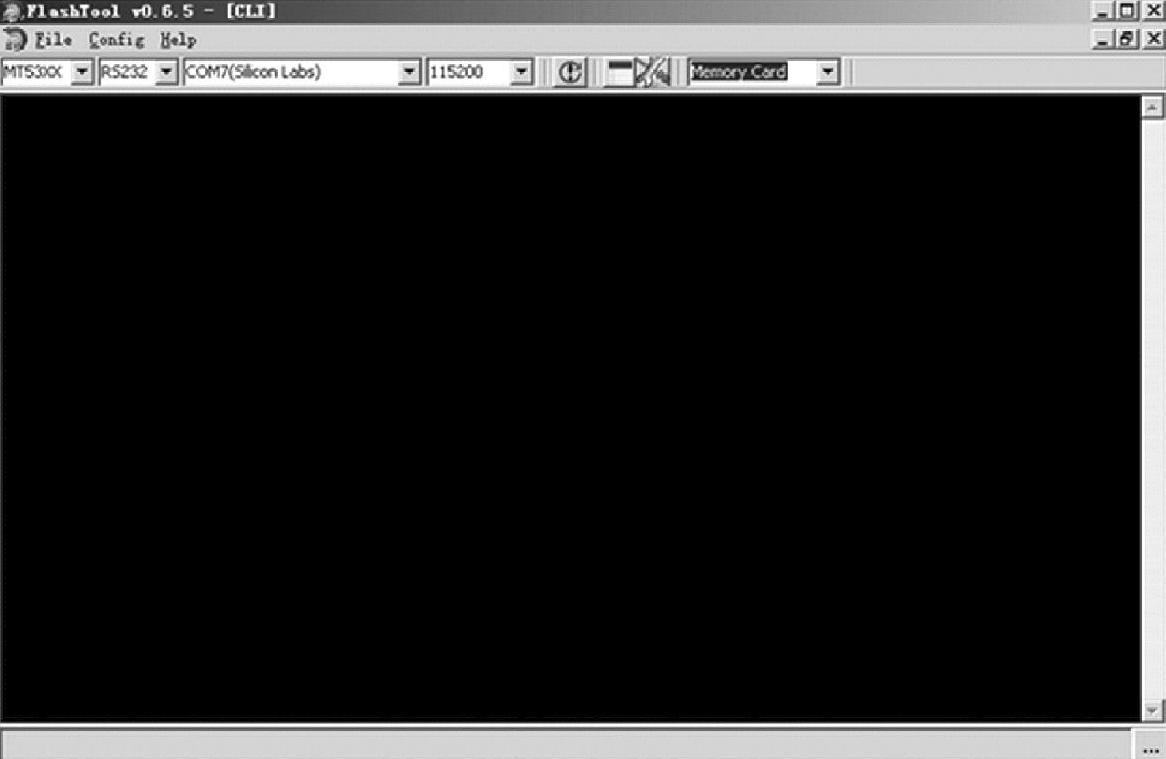

在本例中，COM4连接了电视设备，所以在MTKTool上的端口选择下拉框中选择COM4。同时根据芯片类型，选择相应的波特率。本例中波特率选择115200bit/s，“Auto Set Flash BaudRate”选择自动，如图4-53所示。

图4-53(www.daowen.com)

注意：要根据Flash芯片类型，决定是否将“Window”菜单下的“Auto Set Flash BaudRate”选项去掉。

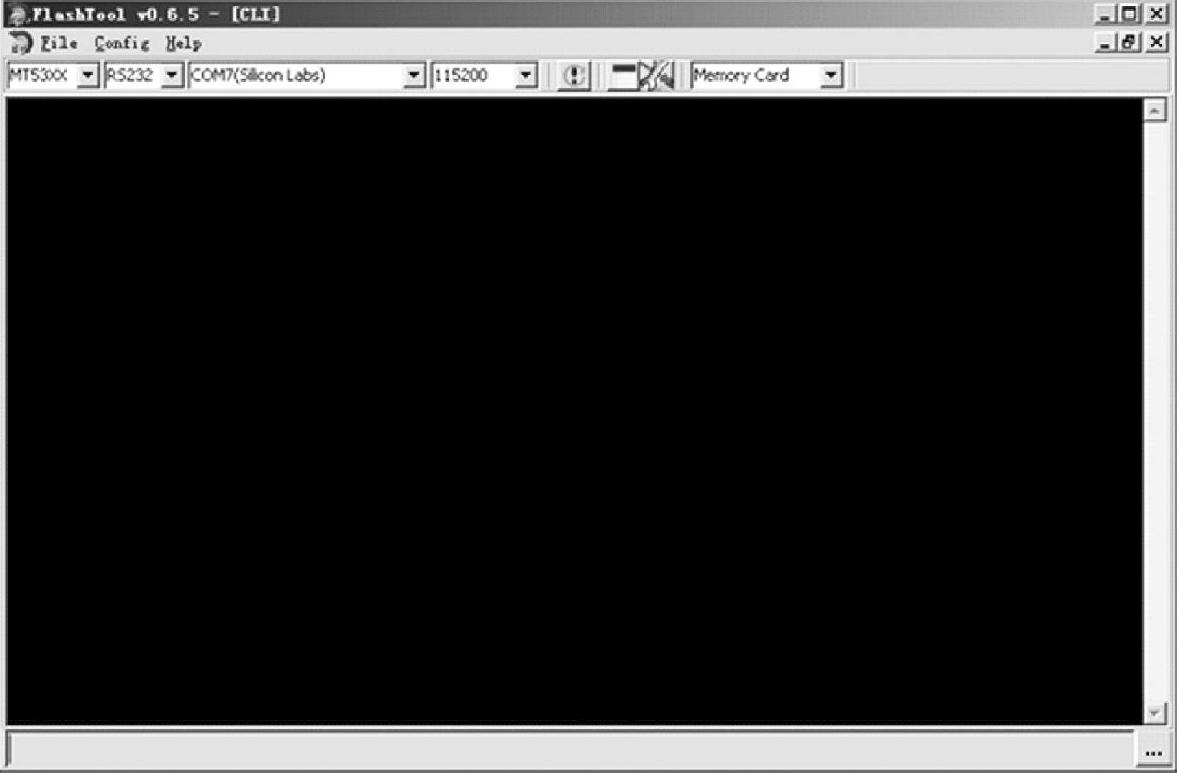

单击按钮“Browse”，选择升级文件所在的目录，添加升级文件，然后单击“Upgrade”进行升级。升级成功后，出现窗口信息如图4-54所示。

图4-54

图4-55

（4）出错信息解决方法

1）无法连接。如果第一次使用，因为没有选择正确的COM端口，所以会出现以下提示错误对话框。同时，如果COM端口没有正确的设置，也会出现图4-55所示的对话框。

解决方法：选择正确的COM端口。

另外：如果电视没有开机或是硬件连接出现问题，也会提示此信息。

2）程序运行出错。如果程序出错，造成电视死机，有些情况下会使MTKTool无法响应用户错误的操作，甚至在“任务管理器”中无法将MTKTool.exe进程删除。

解决方法：将电脑端USB口连线拔掉，在“任务管理器”中将MTKTool.exe进程删除。然后重启电脑。

2.通用的在线升级硬件设备

（1）软件下载工具型号一

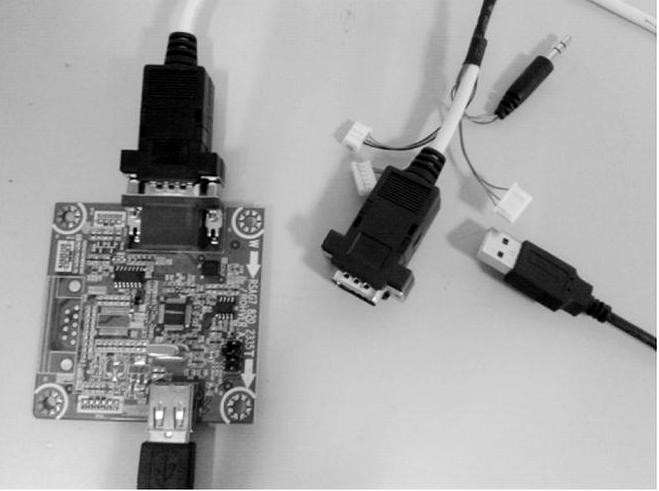

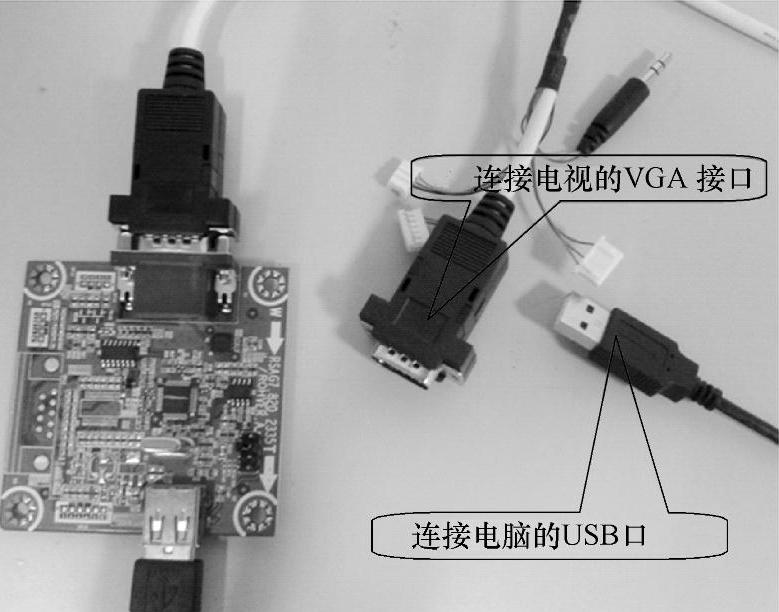

软件下载工具型号一如图4-56所示。

硬件连接。下载工具与电脑进行连接：直接将升级工具（型号一）的USB端插入电脑的USB接口，如图4-57所示。

图4-56

图4-57

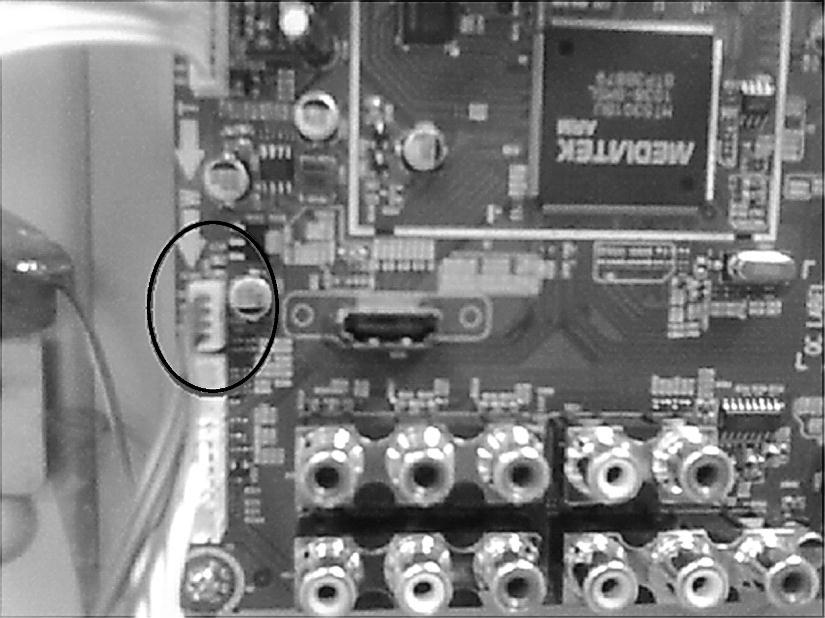

利用型号—下载板与MTK5505硬件板连接：将型号一下载板的四针接口端与MTK5505主板相连，如图4-58所示。

（2）loader升级

MTK5505的loader必须在线升级，步骤如下：

安装MTKTool在线烧写工具；

按照要求连接电脑和将要升级的电视主机；

运行MTKTool，依据MTKTool的使用规范进行升级；

升级结束。

3.利用USB升级MTK5505主程序

（1）USB升级文件

使用USB对MTK5505芯片进行升级，所要升级的文件必须放在U盘的根目录下，名字必

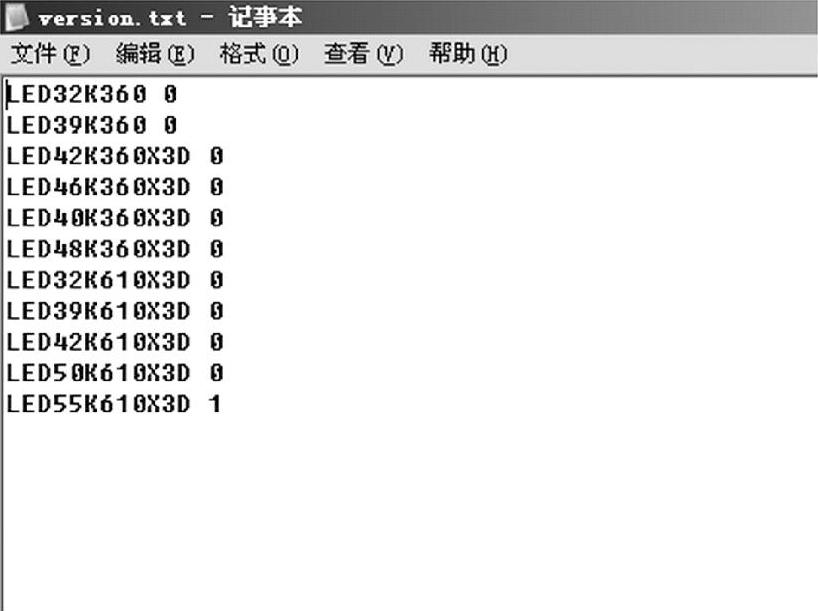

须为“Hisense-5505”，文件里面的内容必须与对应机型LED55K610X3D pkg和Version txt里的机型相对应。下面内容以LED55K61OX3D机型为例加以说明，如图4-59所示。

图4-58

图4-59

（2）USB升级的步骤

1）将MTK5505的升级软件放入U盘的根目录下，名字为“Hisense-5505”，里面的内容为LED55K610X3D pkg（本例子是以55in K610为例加以说明）。

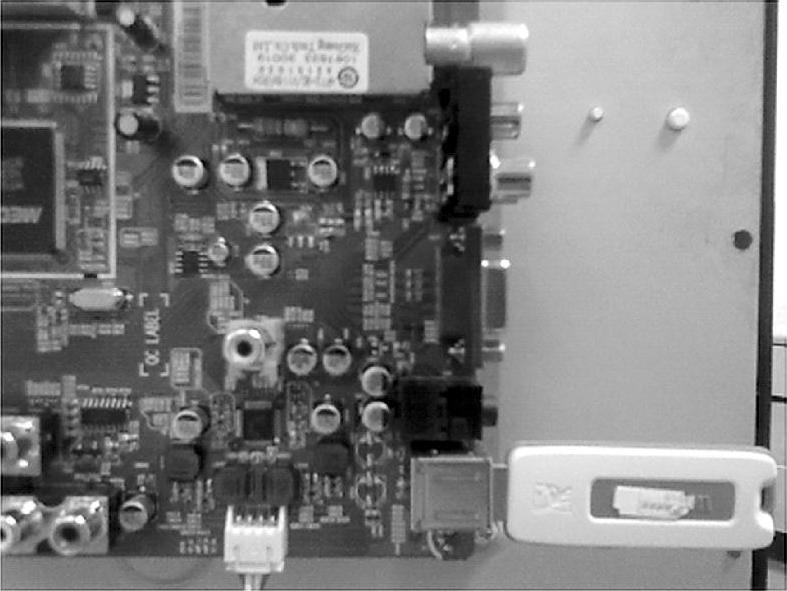

2）电视开机状态下，将数据U盘插入电视的USB接口，如图4-60所示，电视自动检测升级软件，升级完成后重新开机。

或者：电视关机状态下，将数据U盘插入电视的USB接口，电视自动检测升级软件并完成升级。之后电视自动开机，弹出提示菜单，此时已经升级完毕，选择“否”即可。

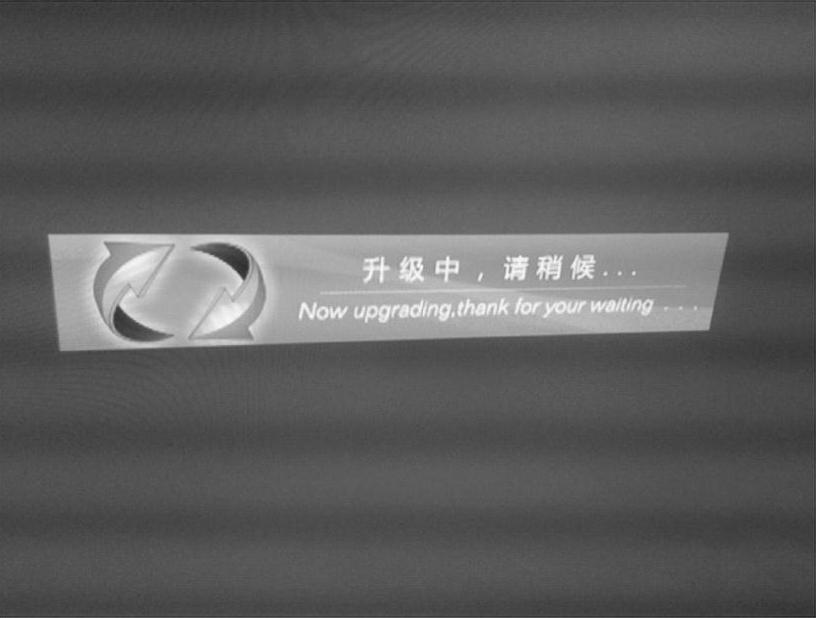

电视在升级过程中的提示信息如图4-61所示。

图4-60

图4-61
