1.准备工作

1）硬件方面：网线一根（交叉线）、mstax升级工具一个（及驱动文件）、电脑一台。

2）软件方面：Tftp、SecureCRT、ISP-Tools。

2.软件安装

1）Tftp软件直接可以打开使用，无需安装。

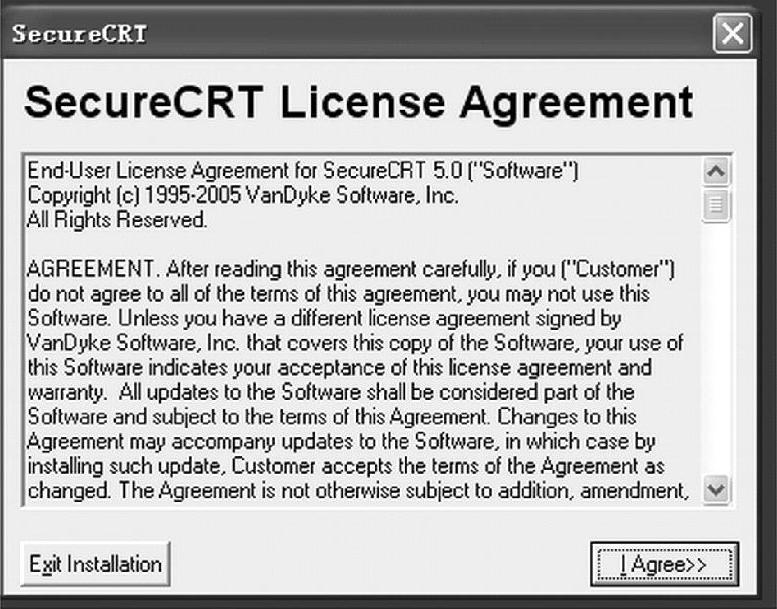

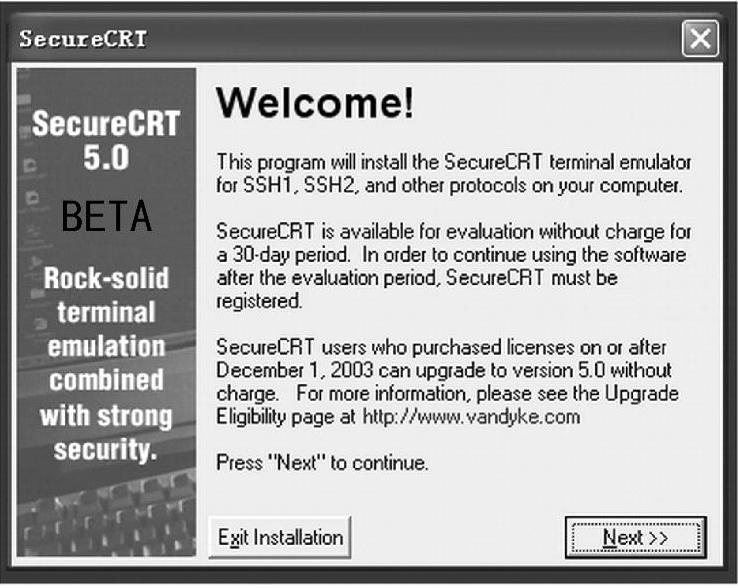

2）SecureCRT软件需要安装，双击“scrt50b4.exe”图标，打开安装程序，如图4-10所示。

单击后面的按钮“I Agree”，进入下一步，如图4-11所示。

图4-10

图4-11

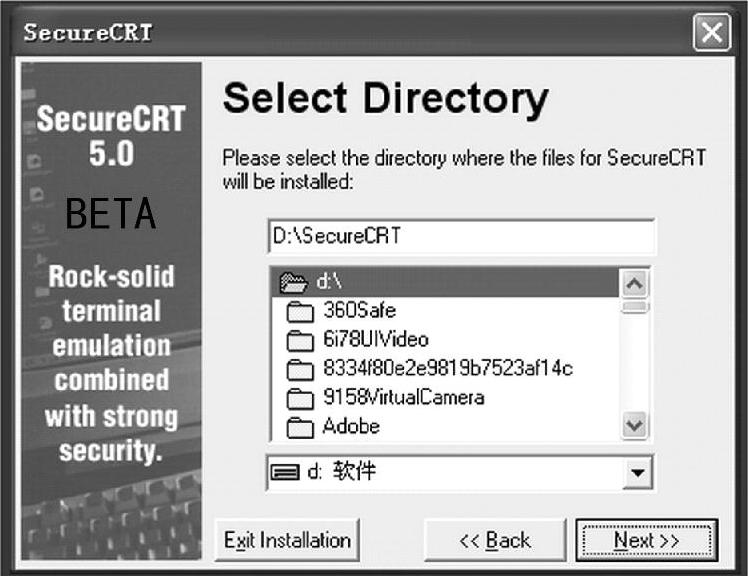

单击“Next”，继续，进入安装路径选择对话框，如图4-12所示。

这里，选择安装在D盘下面，可以根据自己的习惯选择安装所放的位置，然后单击“Next”，之后就一直按“Next”就可以，最后按“Finish”按钮完成安装。

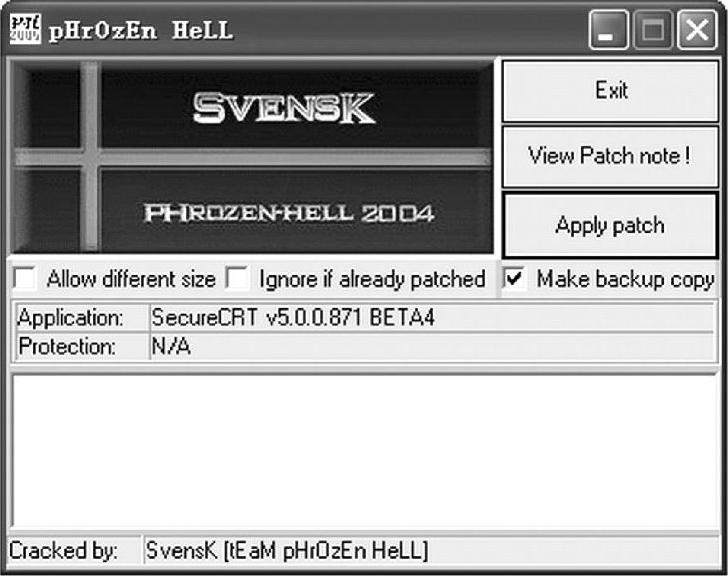

安装完成后，并不能直接使用，还需要Patch一下，将“Patch.exe”这个文件复制到Se-cureCRT的安装目录下，这里安装在了D：\SecureCRT下面，所以就将这个文件复制到D：\SecureCRT下面，然后双击“Patch.exe”的图标，出现如图4-13所示的对话框。

然后单击“Apply Patch”按钮开始Patch，Patch完成后会在上图中的白框中显示“OK”。关闭退出，双击在桌面上的“SecureCRT”图标就可以使用了。

3）ISP-Tools也是直接打开就可以使用的，无须安装。

图4-12

图4-13

3.升级方法步骤

升级分为两个部分，即MBoot和主程序的升级。一般顺序是先烧写MBoot（具体方法见4.2.3节6A801其他升级方法：其他需要U盘或者其他复合升级工具升级方法），然后烧写主程序。

为升级方便，可将ISP-Tools、Tftp、SecureCRT的快捷方式及所用的升级程序放在同一文件夹下，这里以放在D盘“SoftwareUpdate”文件夹下为例。

1）网线及烧写工具的连接。将网线的两头分别连接电脑和电视的网口，将mstar烧写工具的USB头与电脑相连，另一头（VGA接口）与电视VGA接口相连。

2）主程序烧写。主程序放在工作盘下名为mstara3nand的文件夹中。

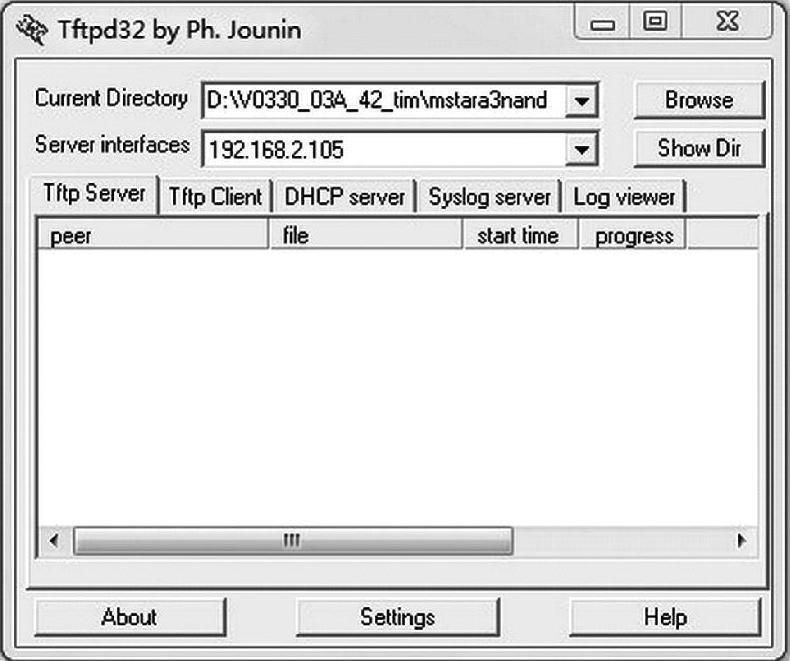

①首先，双击“Tftpd32.exe”的图标打开Tftp，如图4-14所示。

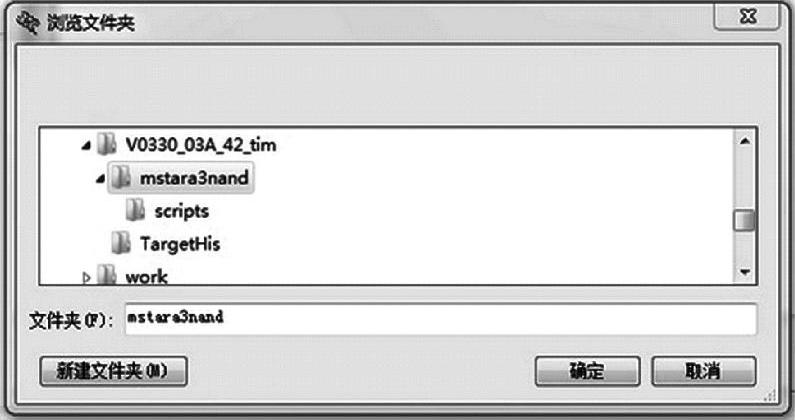

单击“Browse”按钮，弹出路径选择对话框，找到工作盘下名为mstara3nand的文件夹，单击“确定”即可，如图4-15所示。

图4-14

图4-15

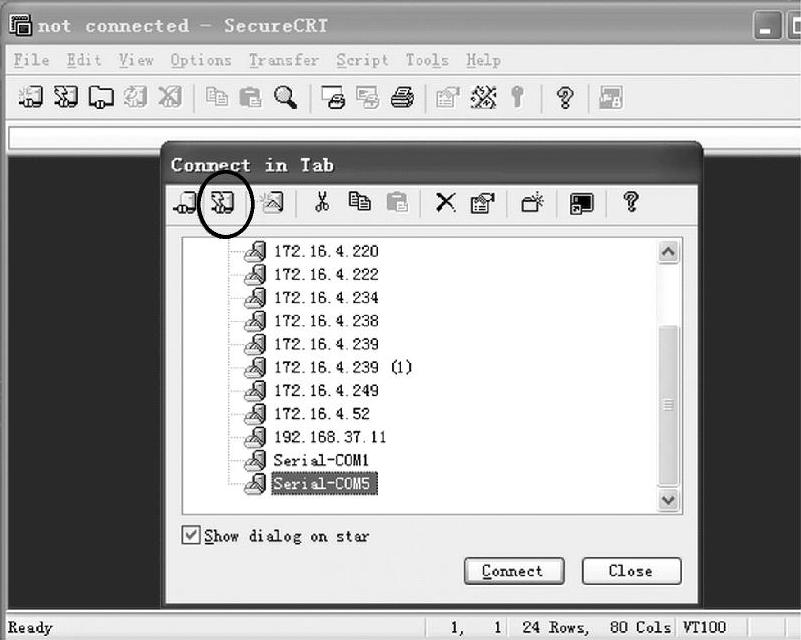

②然后，双击“SecureCRT”图标，打开SecureCRT，如图4-16所示。(www.daowen.com)

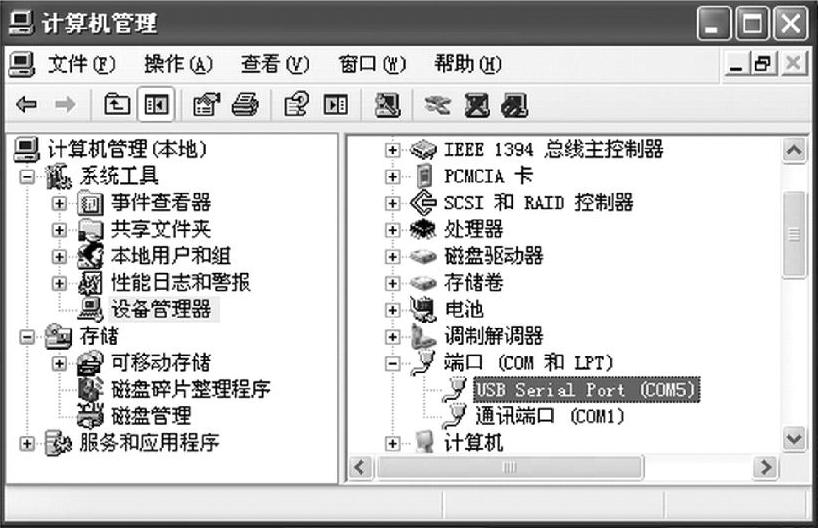

如果之前没用过mstar的烧写工具，需要安装一下驱动。安装其驱动后，可以在设备管理器中找到其对应的COM口，安装后为COM5，如图4-17所示。

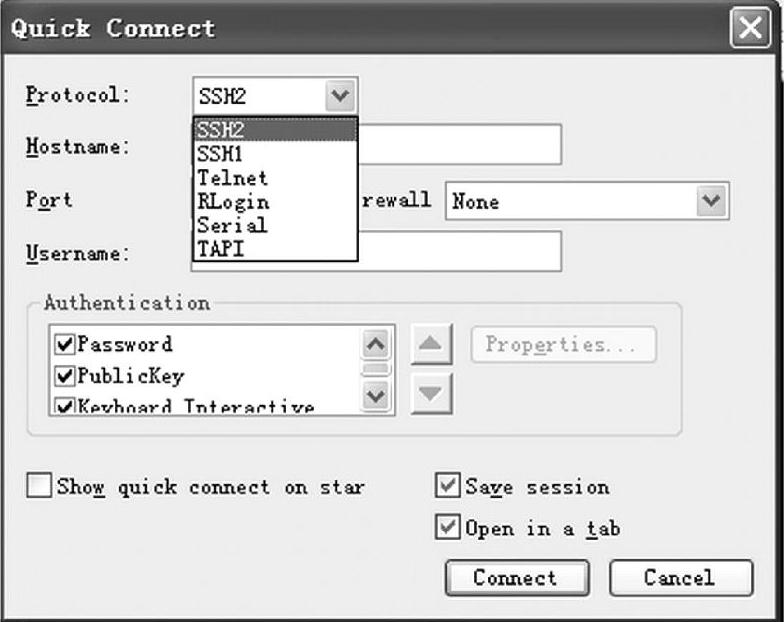

如果没有使用过SecureCRT烧写过程序，图4-16中的Serial-COM5是不存在的，这时就需要自己新建一个，单击图4-16中用圆圈圈起来的按钮，弹出如图4-18所示的对话框。

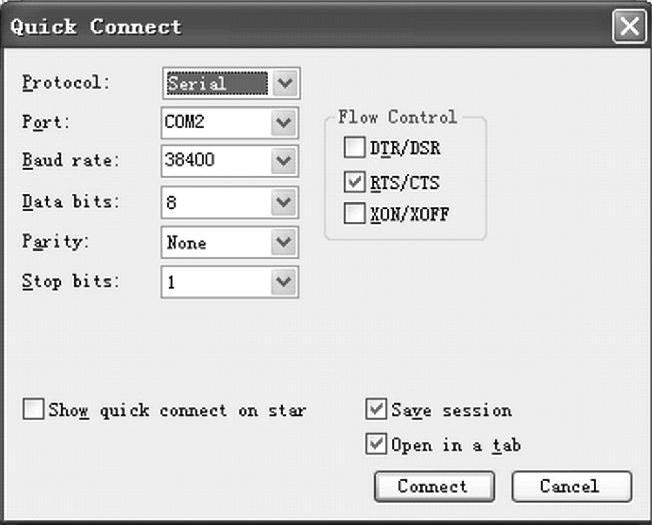

单击SSH2后面的下拉箭头，会出现下拉列表如图4-18所示，选择Serial后出现如图4-19所示的对话框。

图4-16

图4-17

图4-18

图4-19

然后单击“Port”后的下拉箭头选择单击C0M5，Baud Rate选择“115200”，右边RTS/CTS前的对号去掉，单击Connect按钮即可连接。

这里配置一次后再打开就不用重新配置了，直接在图4-16中选Serial COM5（蓝色背景所在条目），然后单击Connect就可以了。

③在SecureCRT中设置几个快捷键。

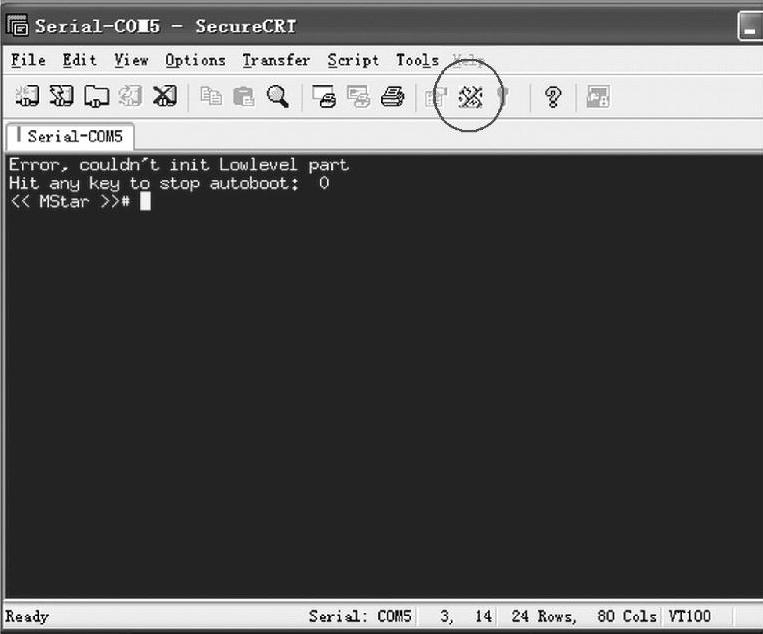

为提高烧写的效率，我们先设置几个快捷键，SecureCRT连接后如图4-20所示。

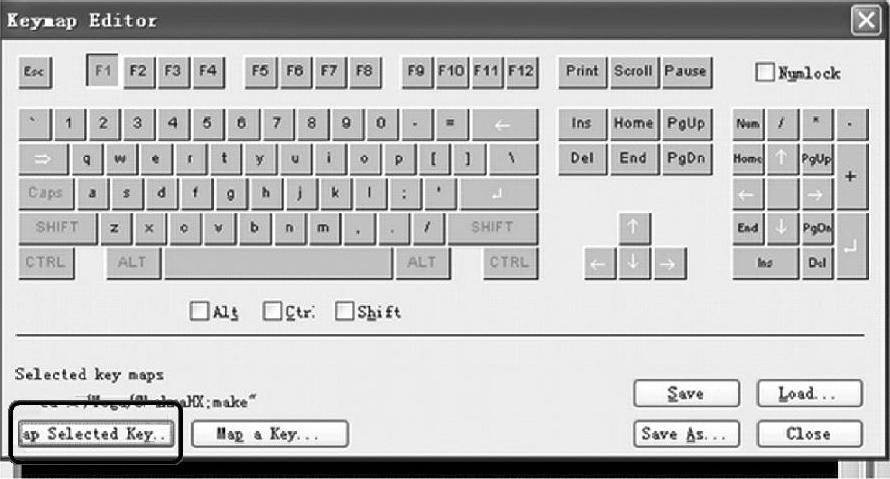

单击圆圈圈起来的按钮，弹出如图4-21所示的对话框。

图4-20

图4-21

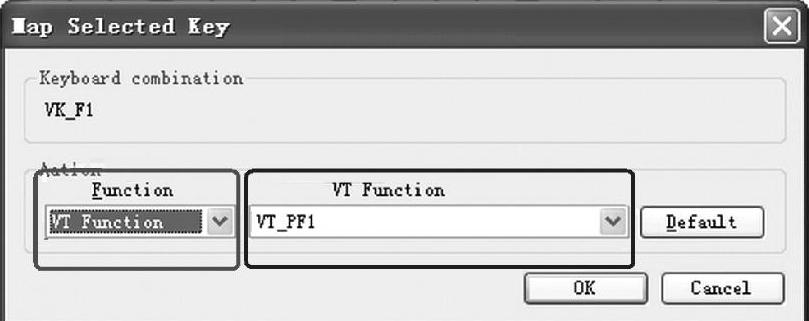

然后单击“F1”按钮，“F1”就会变成红色，同时方框圈起来的“ap Selected Key”按钮变为可用状态，如图4-21所示，然后单击“ap Selected Key”按钮，弹出图4-22所示对话框。

图4-22

单击左边方框圈起来的下拉箭头，选择“Send String”，在右边方框圈起的空白区域输入“nand erase clean”，然后单击“OK”按钮，这样“Fl”键就设置完成了。同样，单击“F2”按钮，重复上面的操作，在右边方框圈起的空白区域输入“reset”，单击“Ok”即可。

然后做同样的操作设置“F3”，在右边方框圈起的空白区域输入“set serverip 172.16.4.177；set ipaddr 172.16.4.178：save”，这里需要说明一下，“172.16.4.177”是电脑“本地连接”的IP地址，具体使用时看一下自己电脑本地连接中的IP地址，然后替换掉，而后面的“172.16.4.178”是根据电脑的IP地址，将最后一个数更改得到的，例如：电脑的IP地址为“192.168.1.1”，那么在右边方框圈起的空白区域我们可以输入“set serverip 192.168.1.1；set ipaddr 192.168.1.2；save”。

同样，如对F4、F5进行设置，设置F5时，在右边方框圈起的空白区域输入“mstar auto-update.txt”，这样，快捷键就设置完成了，单击图4-21中的“Save”按钮弹出保存对话框，单击“保存”按钮就可以了，然后单击“Close”按钮关闭“Keymap Editor”对话框。

4.主程序烧写

如果之前没有烧过主程序，打开SecureCRT显示如图4-20所示；如果烧入过主程序，那么会看到一直有打印信息，这时需要重启一下，有两种重启方式：

1）硬重启，直接用电视开关进行重启，在按开关的同时，将光标的焦点放在SecureCRT的界面上，并按住“回车”（Enter）键，电视启动后会停在图4-20所示的状态，这时会看到“≪mstar≫#”；

2）另一种方式是在SecureCRT中按“Ctr+C”键，再按“回车”键，然后输入reboot，再按住“回车”键2～3s（如果不行就按住“回车”键再开机），启动后也会看到“≪mstar≫#”。

3）接下来按照我们设置的快捷键开始烧写程序：按一下“F5”，我们会在屏幕上看到“≪mstar≫#mstar auto-update.txt”，然后单击“回车”键开始烧写主程序，这时就不需要其他操作，烧写完成后电视会自动启动，启动后无异常就烧写完成了。
