1.升级设备和连接

烧录卡一个，升级PC（电脑）一台，USB线一根，VGA线（两头公）一根，平行线（一头公，一头母）一根。

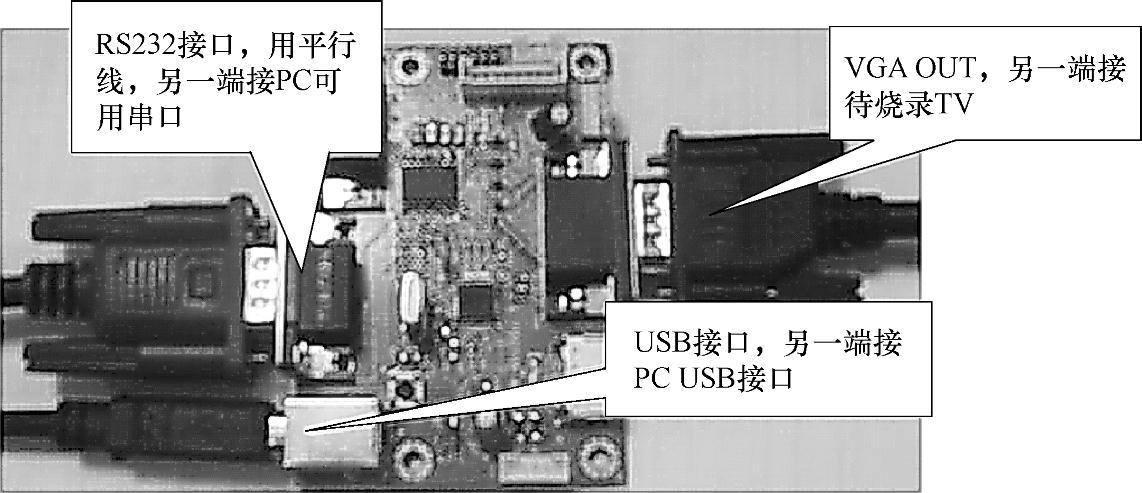

开启升级PC电源，准备好软件烧录卡，烧录板接线方式如图3-37所示。USB线另一端接PC上USB接口，此时烧录板上LED灯会呈绿色，说明烧录板有供电，可以使用。VGA接口接VGA线，线的另一端接在待烧录TV的VGA接口。RS232接口接平行线，线的另一端接PC上可用串口。

图3-37

2.MCU烧录

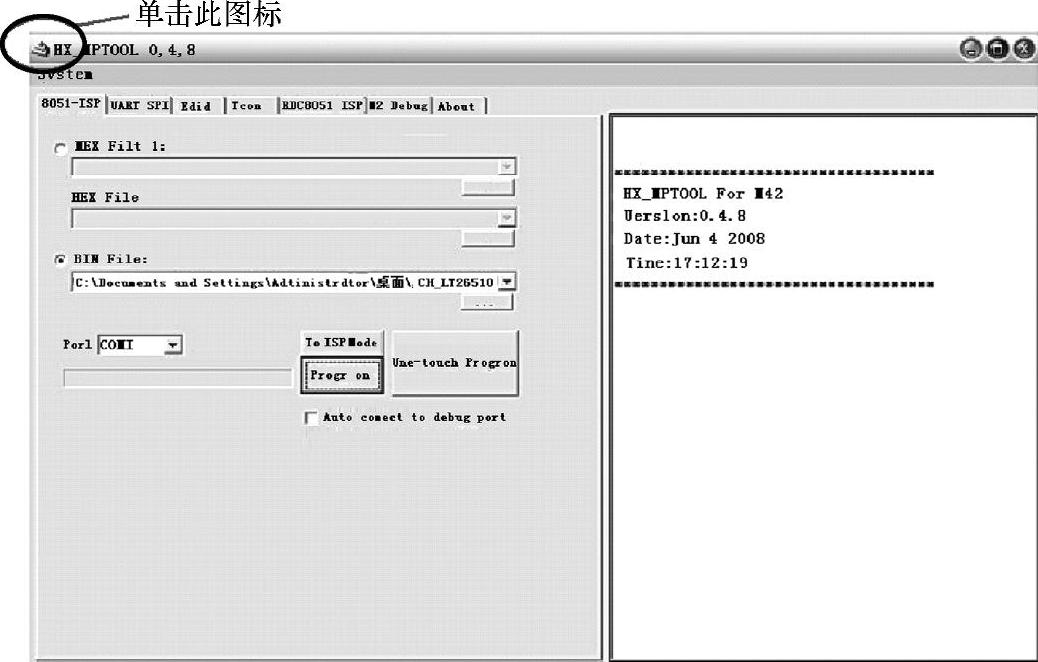

单击图3-38所示工具条左上部的图标，可执行文件，出现图3-38所示的烧录界面。

图3-38

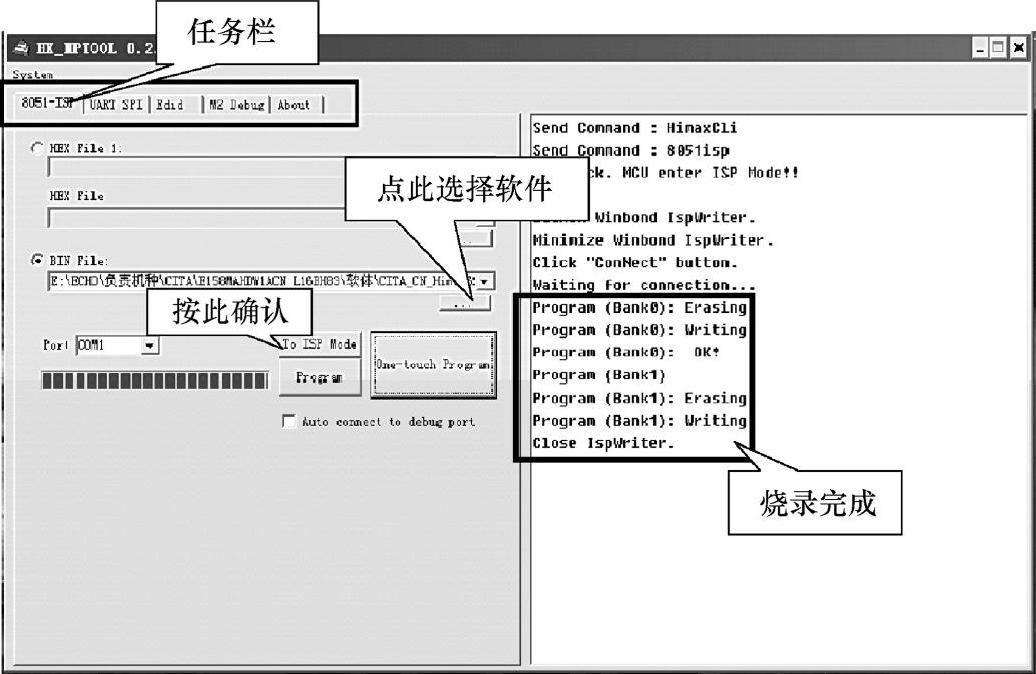

1）选中烧录界面任务栏中的“8051-ISP”，如图3-39所示。单击图中“…”按钮，选择升级软件所存放的位置文件夹，选择“Port”中实际PC可连接正确的COM接口。

2）按图中“To ISP Mode”键确认PC与TV是否有通信。若出现“error：8051 not ack please make sure the RS232 connection is OK！！”，则连接有问题，重新确认烧录方式及接线是否正确，持续不良联系相关人员分析指导作业。若出现“8051 ack。MCU enter ISP Mode！！”，则说明连接正常。此时单击“Program”开始烧录，进度条会开始移动，大约20s出现如图3-39右侧所示的对话框，则烧录完成。

图3-39

3.K310烧录

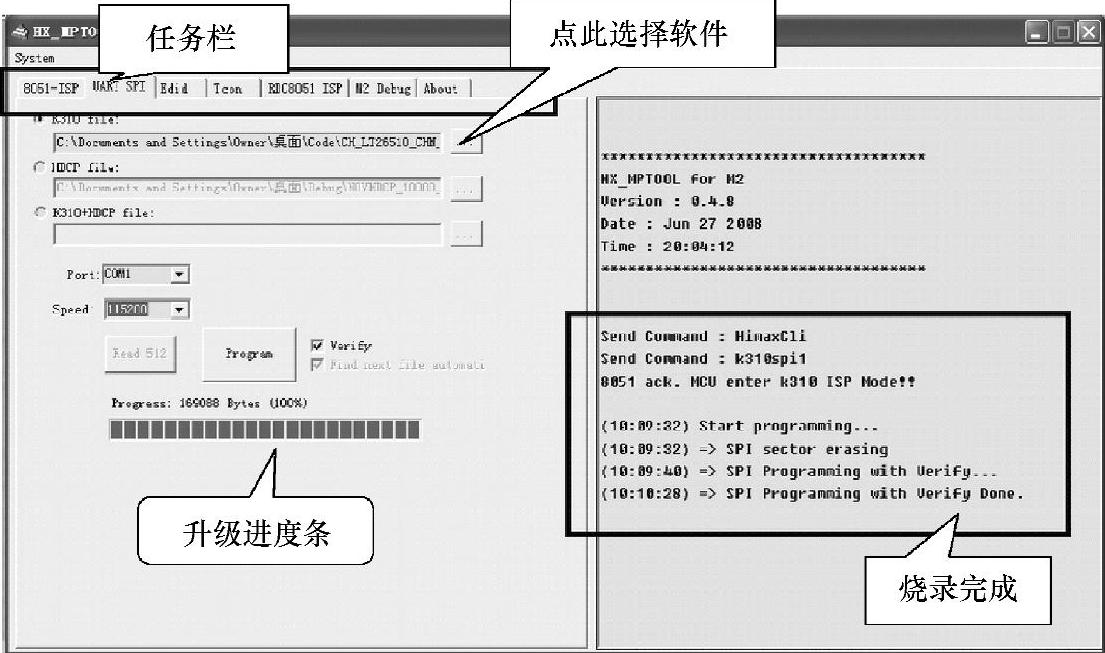

1）选中烧录界面任务栏中的“UART SPI”，如图3-40所示。单击图3-40中“…”，选择软件所存放的位置文件夹，选择“Port”中实际PC可连接正确的COM接口。

图3-40

2）按图中“Program”键，若出现“error：8051 not ack please make sure the RS232 connec-tion is OK！！”则连接有问题，重新确认烧录方式及接线是否正确，再次单击“Program”键，持续不良联系相关人员分析指导作业。若“Progress”处出现升级进度条，则说明连接正常：进度条会开始移动，大约30s出现如图3-40右侧对话框，则烧录完成。

注意事项：

1）被烧录的机器需加电源。

2）对于无法烧录的机器，先拔掉电源放电15s左右再次上电烧录。若仍烧录不进，则拔掉电源，按住KEY BOARD上的“POWER”、“CH+”、“CH-”（这三个键需同时按住），插上电源，直接单击烧录程序上的Program进行烧录。

4.Auto Color调整

此机种无须做白平衡调整，进入工厂模式：

1）TV插电开机，开机完毕后，连续按遥控器上的“MENU、数字1、9、9、9”键，就会显示出工厂菜单。

2）在PC和COMPONENT mode下，单击“Auto Color”。

PCmode：TIM=107；PAT=42(www.daowen.com)

COMPONENT mode：TIM=311：PAT=185

5.USB FW更新

FW code version release

NT952E所提供的FNV code共有两个档案：

SPl flash code：

例如：Haier-AIIModel-CHN-NT952E-AIIPanel-V0.01-20090625-XXXX.ROM Upgrade code：

例如：Haier-AIIModel-CHN-NT952E-AIIPanel-V0.01-20090625-XXXX.AP

（1）升级方式和升级步骤

更换FW可通过两种方式升级，请参考以下说明：

1）请将“H∗～.ROM”文件名改为“DVD909.rom”，使用一般烧录器来进行烧录SPI Flash二进位挡。

2）请将“H∗～.AP”文件名改为“UPG952E.AP”，可直接使用U盘进行FW升级。请直接将此文件存放在U盘上，勿共存其他资料。

升级步骤如下：

1）将UPG952E.AP文件复制到一个无文件内容的U盘或Memory card。

2）将U盘或Memory card插入预备更新的NT952E系统装置上。

3）打开NT952E装置电源，确认主功能对话框是在“PHOTO”选项上，按下“ENTER”或“OK”键，执行系统更新，更新的时候会变为蓝屏，更新后会回到USB对话框，请耐心等待，可能要2min（系统更新过程中，请勿关掉系统电源）。

4）更新时间40～50s，系统更新完后，会自动重新开机。

5）确认系统重新开机完毕，将U盘卸下，完成升级步骤。

（2）FW版本查看

FW版本查看只适用工程人员查看，请依照下列按键次序操作调出版本对话框。

1）请从主功能对话框进入SETUP对话框后，按STOP、ZOOM。

2）跳出第一页Debug对话框后，再按ZOOM、KEY，可调出版本对话框。

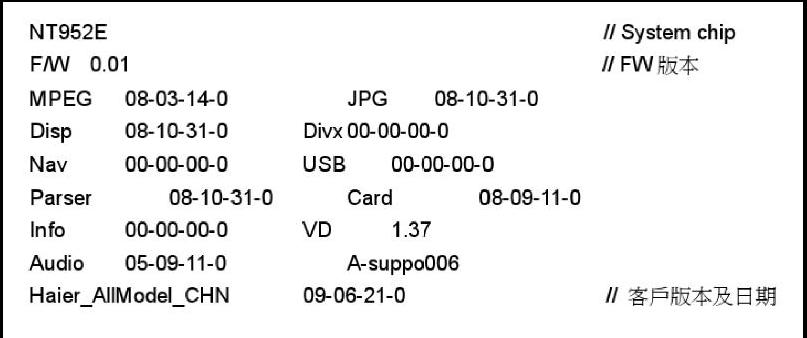

按“返回”可回主功能对话框。注意：进入Debug对话框后，请勿按“方向”键，以免打开debug mode，如果不小心将debug mode打开，请按“方向”键将debug mode关掉，再按“返回”，可返回主功能对话框。版本显示信息如图3-41所示。

图3-41
