海尔MST6M69机心LB42R6液晶彩电总线系统工厂菜单调整项目和数据见表3-27，各个子菜单的调整项目和数据见表3-28～表3-33。

表3-27 Factory Menu（工厂菜单）调整项目和数据

注：Input Source：工厂菜单中快速切换信号源。选项为TV、AV1、AV2、S-Video、YPbPr1、YPbPr2、HDMI1、HDMI2、HDMI3、PC、USB。

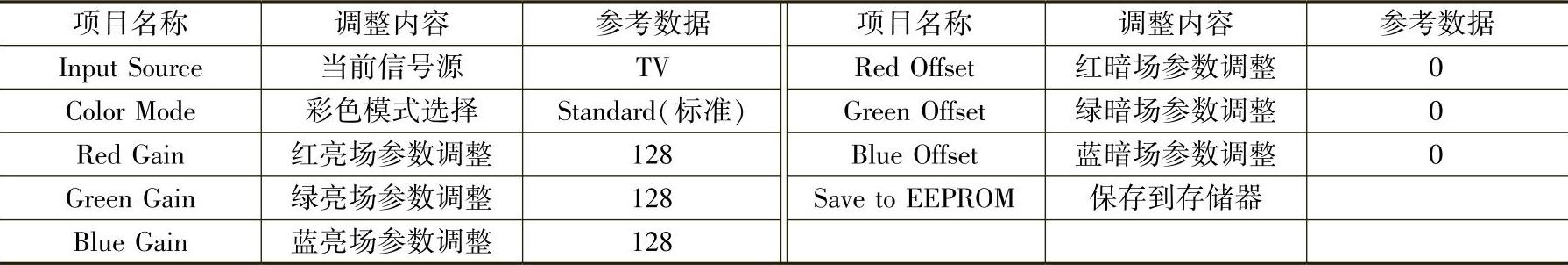

表3-28 White Balanc（白、暗平衡调整）子菜单调整项目和数据

注：1.Input Source项显示当前调整的信号源，不可调整。

2.Color Mode项表示养眼调色板中的对应各项，选项为Standard、6500K、7300K、8500K、9300K、User。

3.Red Gain、Green Gain、Blue Gain为调整当前信号源亮场的白平衡，范围为0～255。

4.Red Offset、Green Offset、Blue Offset为调整当前信号源暗场的白平衡偏移量，范围为-50～50。

5.Save to EEPROM项：调整完亮场和暗场的白平衡后需要执行一下Save to EEPROM，防止通过其他通道退出工厂菜单时调整的数值未保存。

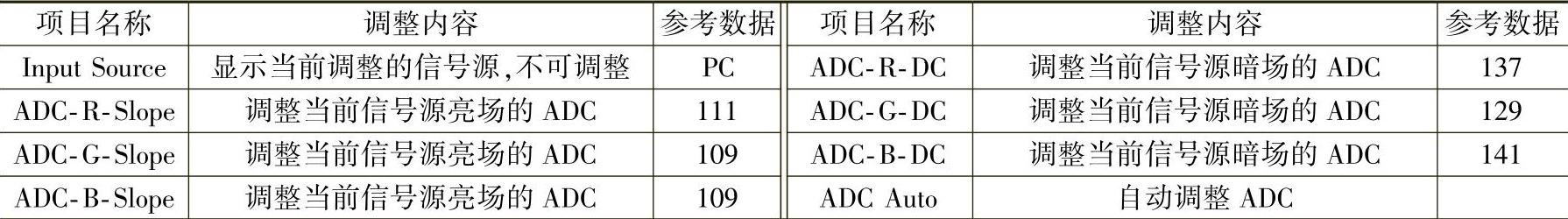

表3-29 ADC Setting（ADC调整）子菜单调整项目和数据

注：1.ADC Setting：ADC调整，只需在PC和YPbPr下执行一下ADC Auto。

2.ADC-R-Slope、ADC-G-Slope、ADC-B-Slope为调整当前信号源亮场的ADC，范围为0～255。此项工厂调试过程中不允许改动。

3.ADC-R-DC、ADC-G-DC、ADC-B-DC为调整当前信号源暗场的ADC，范围为0～255。此项工厂调试过程中不允许改动。

4.ADC Auto，在PC下用23291中的Pat.818黑白窗口执行ADC Auto，在YPbPr下用23291中的Pat.37彩条执行ADC Auto。

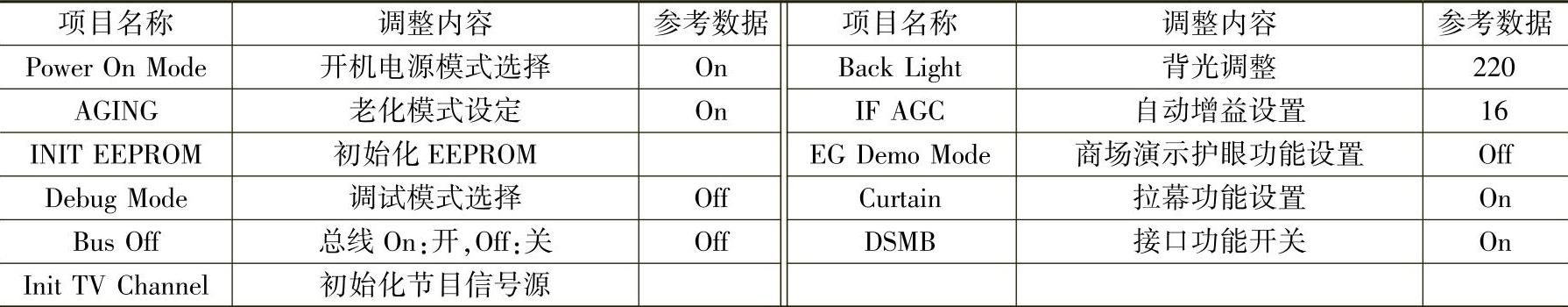

表3-30 Other Setting（相关功能设置）子菜单调整项目和数据

注：1.Power On Mode：交流上电时开机模式，默认为On，出厂时需要设为Off。On表示交流上电直接开机；Memory表示交流上电记忆上次断电前的状态；Off表示交流上电处于待机状态。

2.AGING项表示老化模式，为On时无信号也不待机，交流上电时直接开机；为Off时无信号15min自动待机。此项为On时调整Power On Mode项不起作用。默认为On，出厂时需要设为Off。(www.daowen.com)

3.INIT EEPROM：初始化EEPROM，将工厂菜单和用户菜单设置值恢复为默认状态。

4.Debug Mode：Debug开关，为Off时允许Debug，为On时不允许Debug。默认为Off。此项工厂调试过程中不允许改动。

5.Bus Off：释放总线开关，即工程机中克隆功能选择开关，为Off时不起作用，为On时释放总线。默认为Off。

6.Init TV Channel：执行此项会将工厂信号频点预置到EEPROM中，退出工厂菜单再换台时会重新预置进去的频点。执行INIT EEPROM也会将工厂频点预置进去。

7.Back Light：背光亮度控制，范围为0～255。此项工厂调试过程中不允许改动。

8.IF AGC：AGE调整。此项工厂调试过程中不允许改动。

9.EG Demo Mode：增加此项是为了商场演示护眼的时候可以让用户看到功率的变化。设为On的时候观看护眼不仅改变图像菜单中的亮度、对比度，还会改变背光亮度，此时按“屏显”键会在屏幕右侧呼出一个竖向的进度条提示功耗为0～100%，此功能只为商场演示模式，用户状态下不存在；设为Off时，观看护眼只改变菜单中的亮度、对比度的数值。出厂默认为Off。

10.Curtain：拉幕开关机的开关。设为On时，功能菜单中的开机护眼有拉幕选项；设为Off时，功能菜单中的开机护眼无拉幕选项。默认为On。

11.DSMB：DSMB接口功能开关。设为On时，支持DSMB相关功能；设为Off该功能关掉。默认为On。

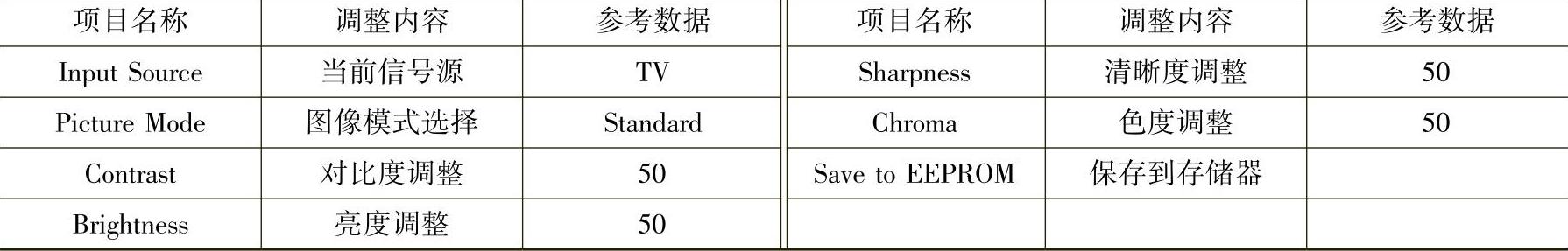

表3-31 Video Quality（图像质量调整项）子菜单调整项目和数据

注：1.Input Source项显示当前调整的信号源，不可调整。

2.Picture Mode选中相应项（Standard、Bright、Soft、User、Eye Guard）后调整Contrast、Brightness、Sharpness、Chroma的值可以改变菜单中显示的具体数值和效果。

3.Save to EEPROM项：调整完图像模式后需要执行一下Save to EEPROM，防止通过其他通道退出工厂菜单时调整的数值未保存。

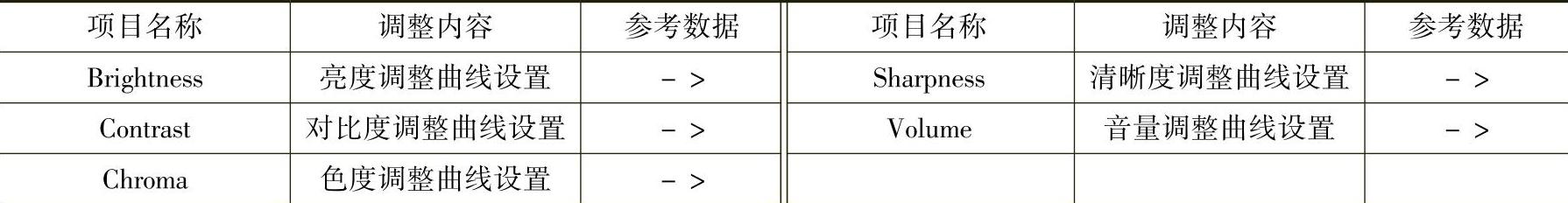

表3-32 NLC-CURVE（曲线调整）子菜单调整项目和数据

注：NLC CURVE：亮度曲线、对比度曲线、色度曲线、清晰度曲线、声音曲线调整项，此项工厂调试过程中不允许改动。

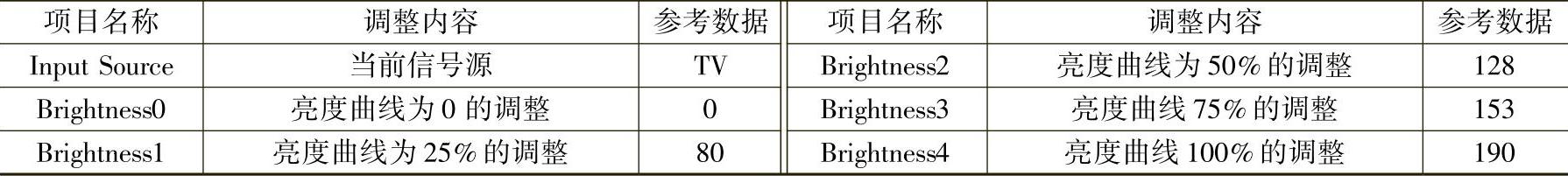

表3-33 NLC-CURVE（曲线调整）：Brightness（亮度曲线调整）子菜单调整项目和数据

注：对比度曲线、色度曲线、清晰度曲线、声音曲线同亮度曲线一样都是均匀分布，不再列出和说明。
