海尔MST6M182机心L39F6超薄LED液晶彩电总线系统主菜单调整项目包含的子菜单见表3-15，各个子菜单调整项目和数据见表3-16～表3-26。

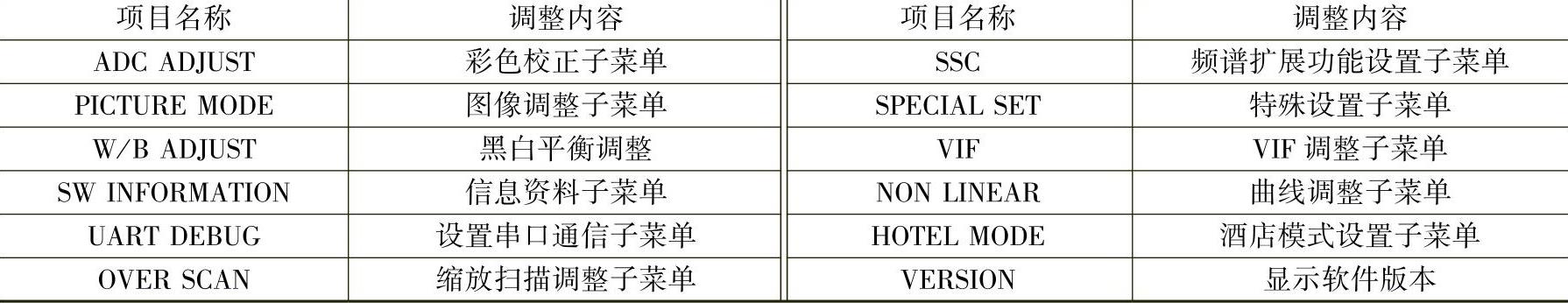

表3-15 工厂设置主菜单调整项目

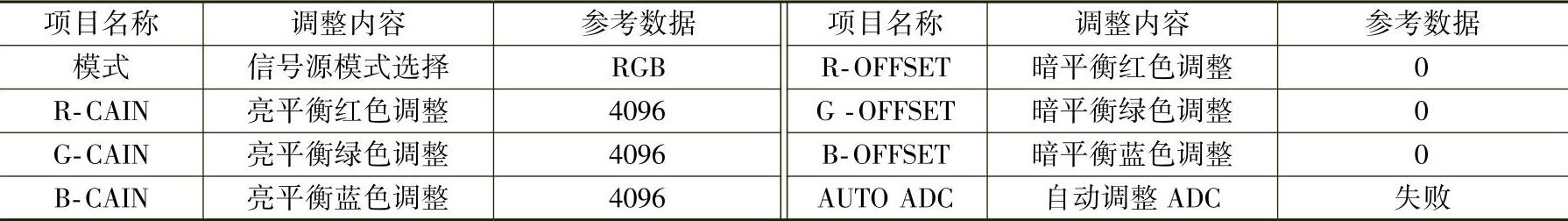

表3-16 ADC ADJUST（彩色校正）子菜单调整项目和数据

注：1.ADC ADJUST子菜单的ADC调整，只需在PC和YPbPr下执行一下ADC AUTO即可。

2.模式项显示当前调整的信号源，在PC时选择RGB，ⅥⅣ时选择YPbPr（皿），一般选用720P信号校准。

3.R-GAIN、G-GAIN、B-GAIN为调整当前信号源亮场的ADC，此项工厂调试过程中不允许改动。

4.R-OFFSET、G-OFFSET、B-OFFSET为调整当前信号源暗场的ADC，范围为0～255。此项工厂调试过程中不允许改动。

5.AUTOADC为自动调整ADC，在PC下用23291中的Pat.818黑白窗口执行ADCAUTO，在YPbPr下用23291中的Pat.46彩条执行ADCAUTO。

6.执行成功之后显示SUCCESS。

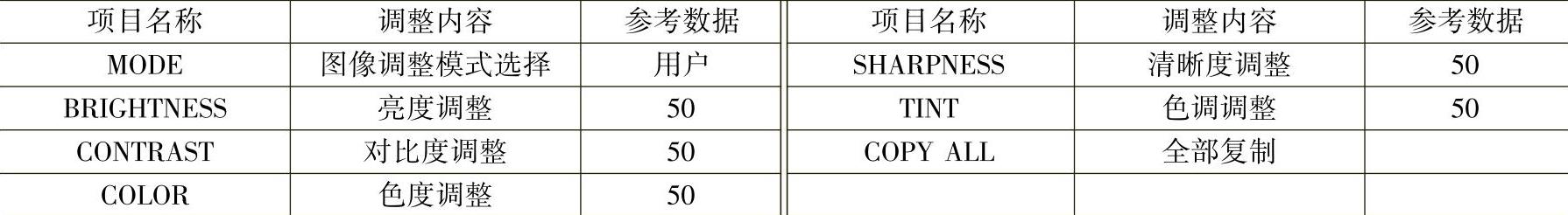

表3-17 PICTURE MODE（图像调整）子菜单调整项目和数据

注：1.Input Source项显示当前调整的信号源，可调整。

2.Picture Mode选中相应项（Standard、Bright、Soft、User、Eye Guard）后调整Contrast、Brightness、Sharpness、Chroma的值可以改变菜单中显示的具体数值和效果。

3.COPY ALL项：调整完图像模式后需要执行一下Save to EEPROM，防止通过其他通道退出工厂菜单时调整的数值未保存。

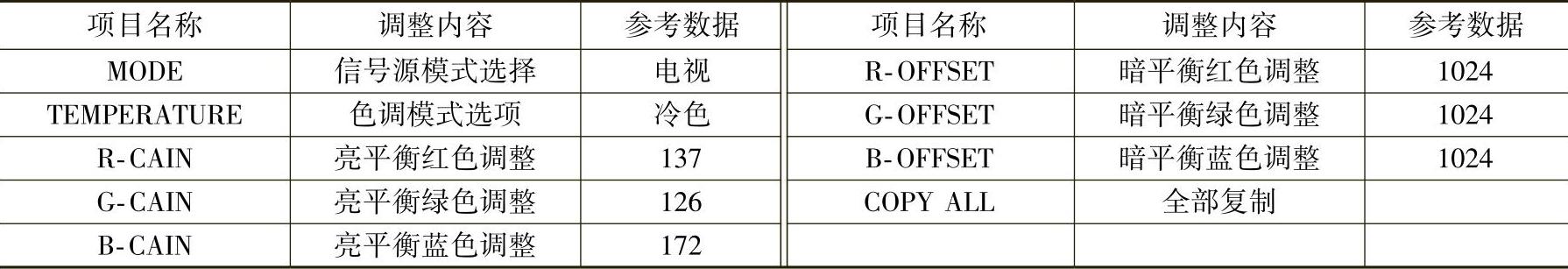

表3-18 W/B ADJUST（黑白平衡调整）子菜单调整项目和数据

注：1.W/BADJUST：ADC调整，只需在PC和YPbPr下执行一下ADCAUTO。

2.模式选择通道；TEMPERATURE选择色温，包括正常、冷色1、冷色2、暖色1、暖色2。

3.R-GAIN、G-GAIN、B-GAIN为调整当前信号源亮场效果。

4.R-OFFSET、G-OFFSET、B-OFFSET为调整当前信号源暗场的效果。

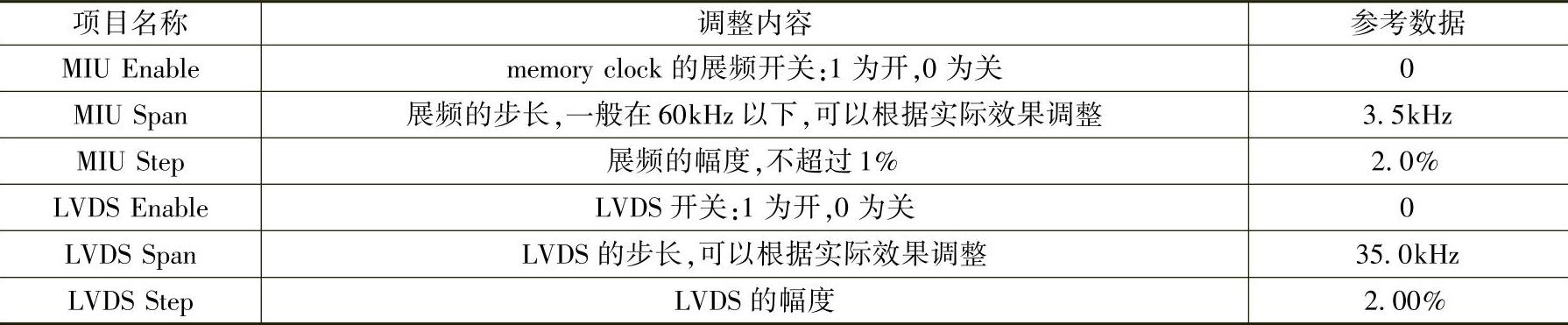

表3-19 SSC（LVDS展频）子菜单调整项目和数据

注：1.在工厂菜单中按“上/下”键选中SSC，按“OK”键进入SSC对话框。

2.展频参数有memory（DDR）和LVDS两种，展频对象是memory clock和LVDS clock，主要作用是协助改善EMC性能。(www.daowen.com)

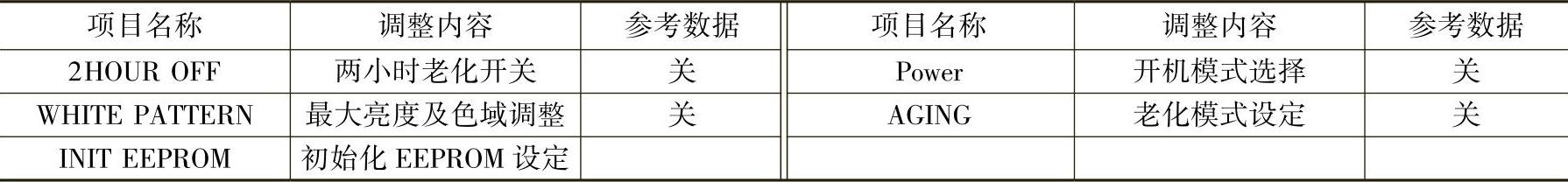

表3-20 SPECIAL SET（特殊设置）子菜单调整项目和数据

注：1.WDT：Watch Dog Timer，看门狗定时器。

2.WHITE PATTERN：芯片内部产生的white pattern。有white（max）/R/G/B/Black四种。pattern可以用来确定屏的最大亮度及色域是否满足要求。

3.Restored Factory Default：初始化EEPROM设定。

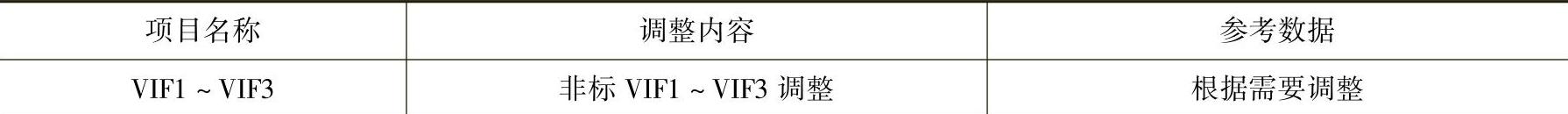

表3-21 VIF调整子菜单调整项目和数据

注：在工厂菜单中按“上/下”键，选中VIF，然后再选中VIF1，按“OK”确认键进入VIF1设置对话框，用于调整非标信号。

表3-22 VIF2调整子菜单调整项目和数据

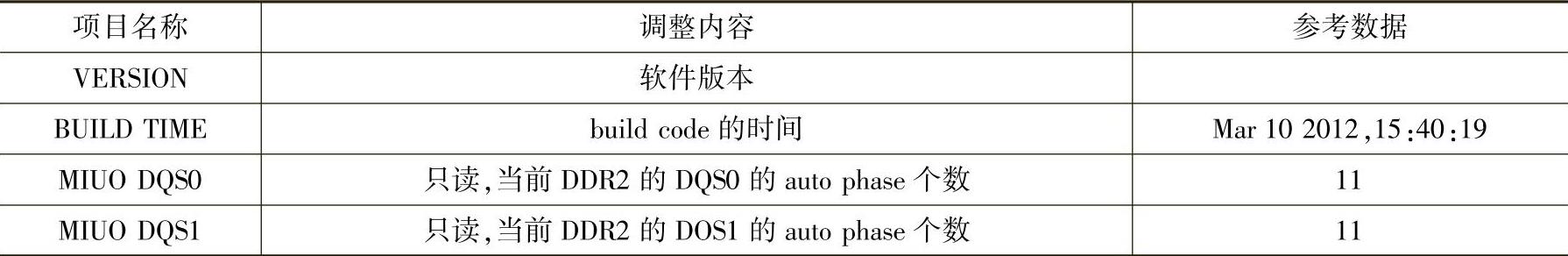

表3-23 SW IN FORMATION（软件信息资料）子菜单调整项目和数据

注：可以用来确定生产中DDR2的一致性，从一个方面判断花屏、闪线、拉丝等问题是否是由于个别板子的DQS个数少而造成的。

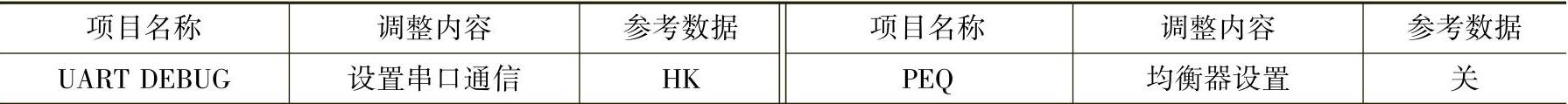

表3-24 UART DEBUG（设置串口通信）子菜单调整项目和数据

注：1.在工厂菜单中按“上/下”键选中UART DEBUG选项，按“OK”，进入UART DEBUG对话框。按“左/右”键选择Debug模式，按“MENU”键返回上一级对话框。

2.HK：Debug工具可以使用COM口读取寄存器。

3.AEON：MM下Debug信息。

4.VDEC：MM下Debug信息。

5.None：关闭UART接口。

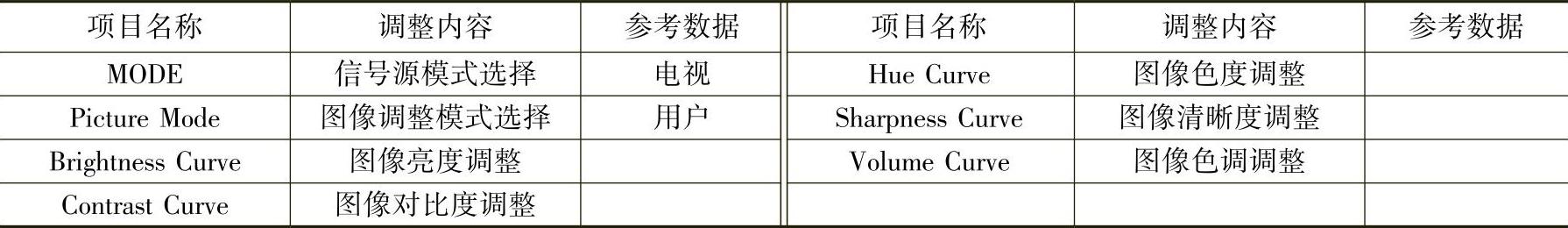

表3-25 NONLINEAR（图像伴音曲线调整）子菜单调整项目和数据

注：NONLINEAR：亮度曲线、对比度曲线、色度曲线、清晰度曲线、声音曲线调整项，此项工厂调试过程中不允许改动。

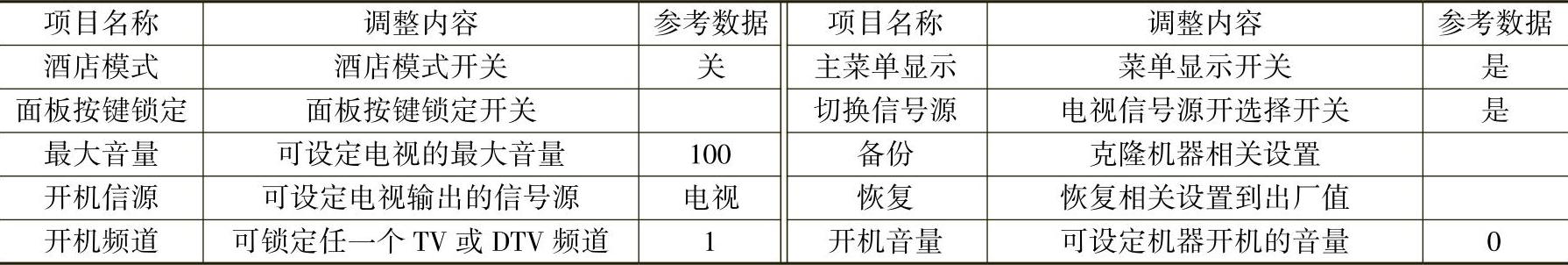

表3-26 酒店模式设置菜单调整项目和数据
