软件的复制在上述KDLxxAPxxQ系统总线调整中有详细的描述，KDLxxAPxxQ系统主板上需要烧录软件的器件有：N001、N401。EEPROM：N601需要烧录EDID数据；N002需要烧录HDCP数据。这些烧录方法与AS、BS系列的外销机完全一样。

数字板N412的烧录：使用烧录器BeeProg预先复制才能贴装。升级软件的方法有两种：一种是用彩电内电路板上的插座升级；另一种是用彩电的VGA接口升级。

VGA接口升级

升级所需硬件工具：调试小板1块、串口线（一头公一头母）1根、并口线（一头公一头母）1根、VGA线1根、12V电源1个、电脑（带有串口、并口）1台。

所需软件工具：MSTV-Tool、8051IspWriter、WISP。

用彩电内电路板上的插座升级，则无须连接升级小板上的VGA线及12V电源。

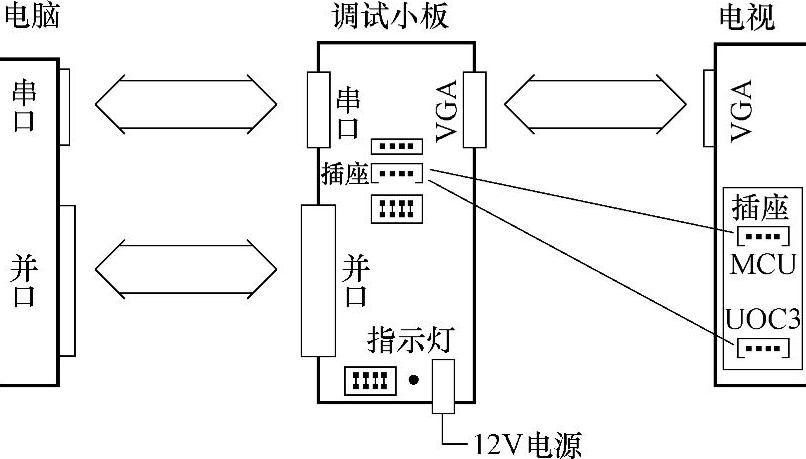

VGA接口升级要将彩电、升级小板和升级电脑按照图2-104所示进行连接，然后进行如下升级操作：

1）用电视机的VGA接口对MCU升级，打开彩电，进入工厂菜单，选到菜单最下面一项，左右调节至“RXTX”；对UOC升级，将应调为“IIC”。

2）对MCU复制程序是通过计算机的串口进行连接复制的；对UOC3复制程序是通过并口进行连接复制的。

(www.daowen.com)

图2-104

3）对MCU首次复制软件时，需用烧录器将引导程序及主程序烧入MCU；首次烧录UOC3时，需将MCU总线Pause，通过XS400对UOC3烧写程序。

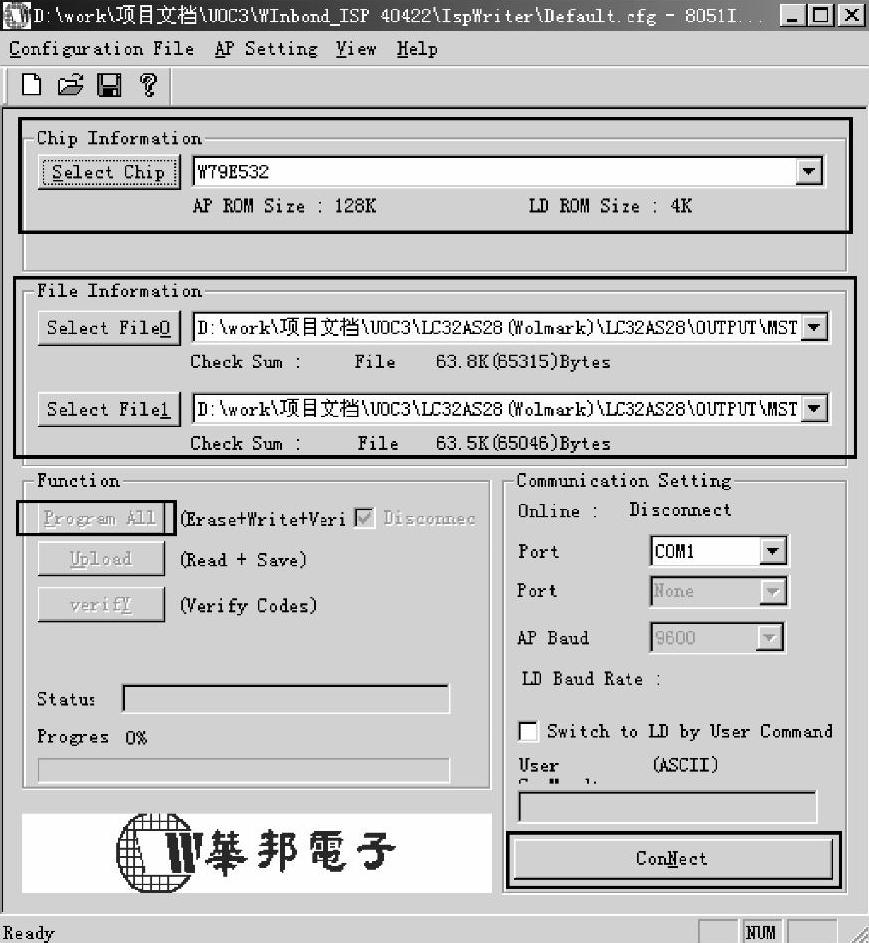

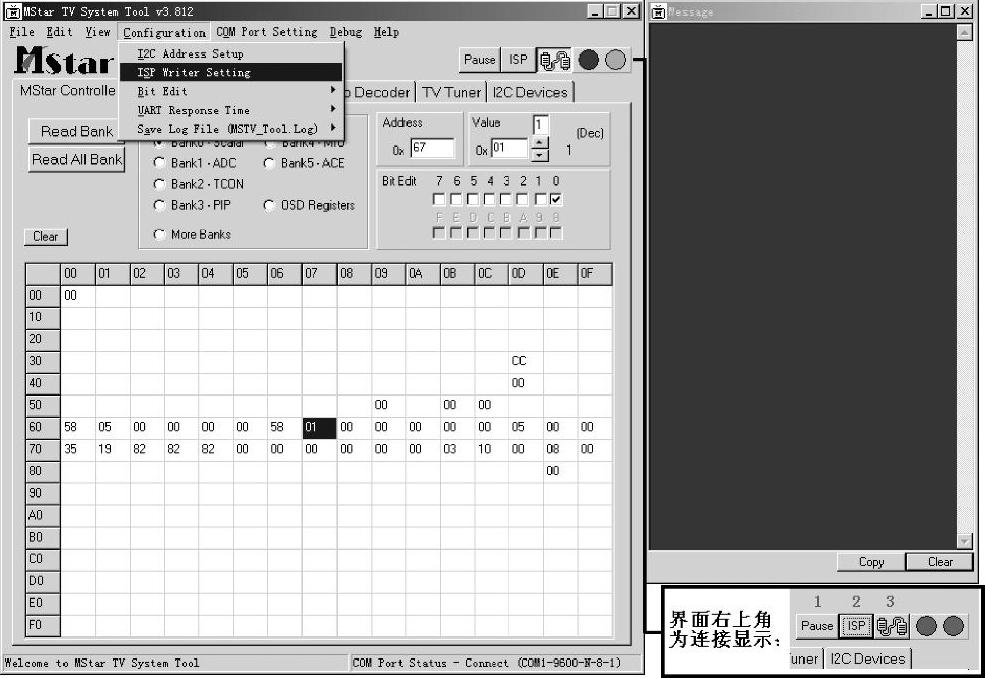

4）MST6151调试程序和MCU升级软件及升级窗口如图2-105和图2-106所示。图中2-105窗口的右上角显示接口状态，放大的示意图如图2-105右下部所示，该状态对应1指电源连接、2指串口连接、3指将串口停掉。

5）升级后，在进行其他调试前，请先进行工厂复位。

图2-105

图2-106
