1.制作连接线

康佳SVP-WX68芯片生产的CT、BT系列彩电，软件升级需要自己制作一条连接线，在连接线之间串联一个由两个晶体管组成的小电路，再与电视机和升级小板连接。不能用其他以及万能转接板来代用。

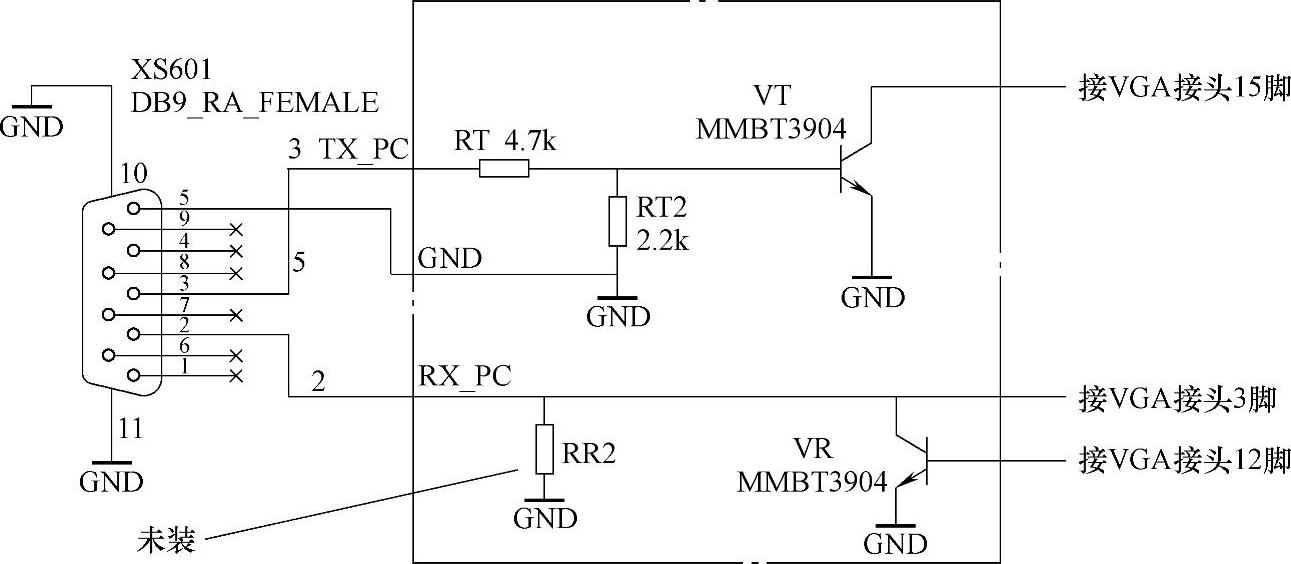

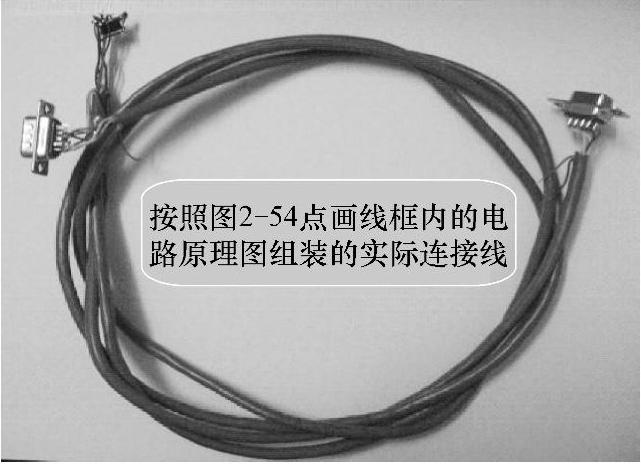

自己制造连接线小电路如图2-54所示，所用的RS232和VGA连接端口接头要到电脑商城里单独购买。连线可以用网线来代替，晶体管可以用C1815代替，所用元器件可直接焊接到RS232和VGA连接端口接头之间，做好后的连接线如图2-55所示。

图2-54

2.升级方法步骤

1）关闭待升级TV电源。

2）连线升级连接线：SVP-WX68芯片菜单用上述自制的升级连接线，SVP-PX66、LVP-LX66芯片液晶彩电用标准升级线，连接电脑的9芯RS232口和待升级彩电的VGA口。

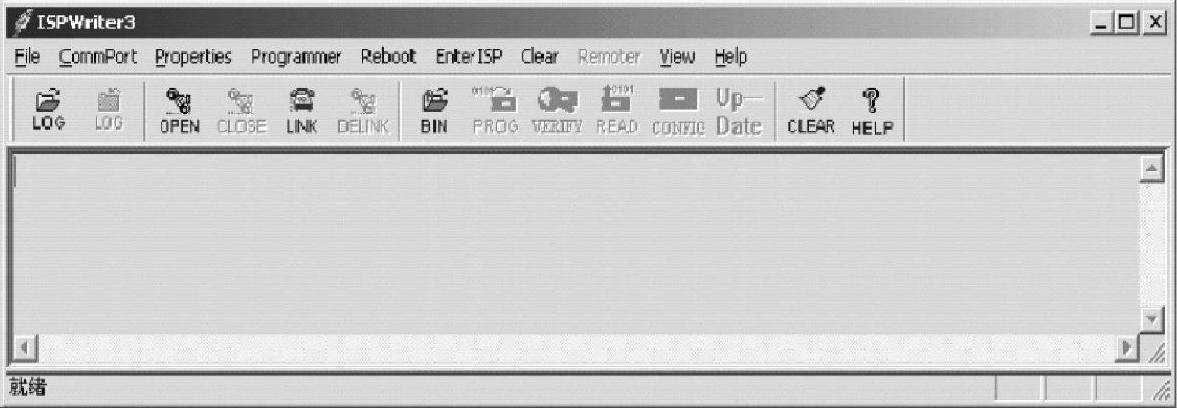

3）运行升级软件：ISPWriter3.exe（未安装的电脑要先用SETUP.EXE安装这个软件），显示如图2-56所示，单击“OPEN”按钮打开计算机连接串口，再单击“LINK”进行连接。

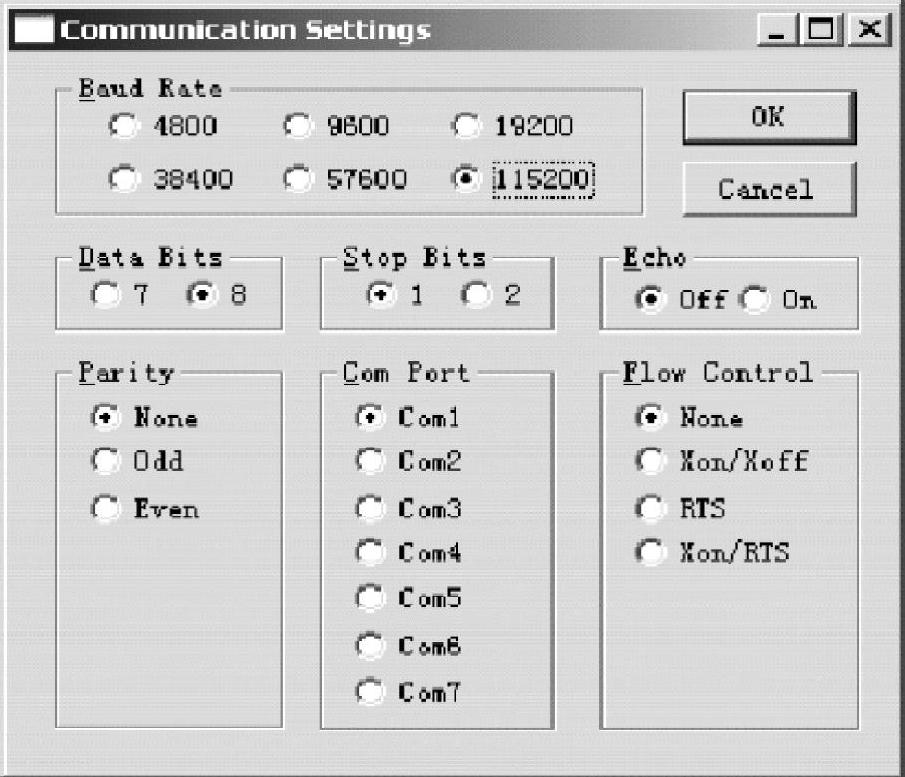

如果串口打不开，可以通过选择CommPort->Set-ting进行设置，电脑需要设置正确的端口，如COM2、COM4等，如图2-57所示。

图2-55

图2-56

图2-57

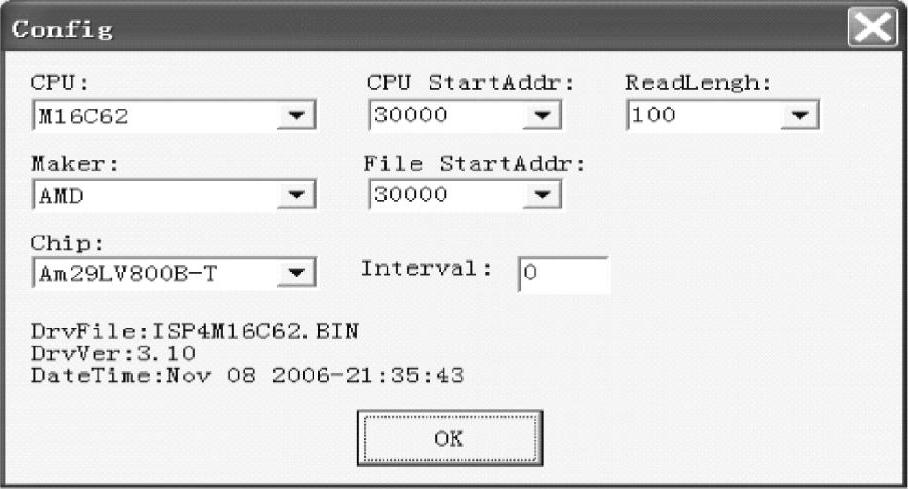

单击“OPEN”按钮后，可以单击新出现的“CONFIG”按钮，选择正确的CPU、FLASH芯片及其供应商，如“M16C62”、“AMD”、“AM29LV800B-T”，CPU StartAddr选择“30000”，CPU StartAddr选择“30000”，ReadLengh选择“100”，Interval选择“0”，如图2-58所示。

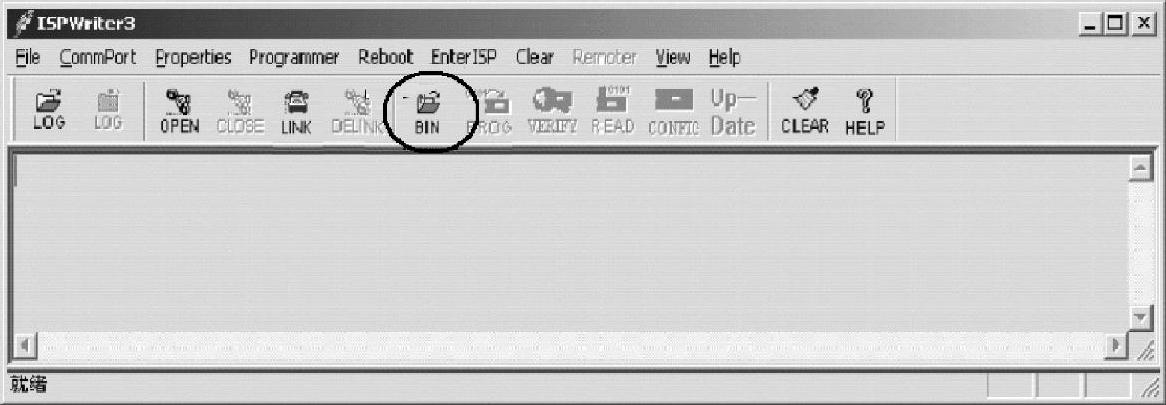

4）单击“BIN”按钮，打开需要升级的.bin文件，如图2-59所示。

5）按住待升级电视机的“待机”键不放，开启电源，ISPWriter3窗口会显示程序的版本和日期等信息（约需要3s），如图2-60所示，信息如下面所示，表示已经进入ISP模式，可以松开“待机”键，进入ISP模式的提示信息。

(www.daowen.com)

图2-58

图2-59

图2-60

ISPWriter3：

UART：115200，n，8，1

Version：3.0

Build Time：Apr 042006-15：08：09

注：如果30s内不进行任何操作，待升级TV会进入正常模式，屏幕显示当前工作状态信息。

6）单击“PROG”按钮进行升级。提示“Erasing…”，然后出现“programming…”，如图2-61所示，总共约需要数分钟。

7）升级完成后，按“Reboot”按钮或者直接断电关机再开，即可退出升级进入正常模式，屏幕显示当前工作状态信息，升级完成。

3.USB软件升级

1）开机后SOURCE切换到USB界面；

2）把装有USB升级文件的U盘连接到电视机USB接口，升级软件一般为.img文件；

3）按“确定”键自动进行升级，升级完毕，关机重新开机即可。

注意：升级完毕要删除.img文件，不然每次插入U盘都会提示升级。

图2-61
