1.升级硬件连接

该平台软件升级使用TM-UD01A升级小板和USB端口连接升级小板。

1)TM-UD01A升级小板连接:电脑通过并口线和TM-UD01A升级小板连接,电视机通过VGA线和TM-UD01A升级小板连接(注:在升级过程中TM-UD01A升级小板需要USB供电),实物连接如图2-45所示。TM-UD01A升级小板具体设置见表2-2。

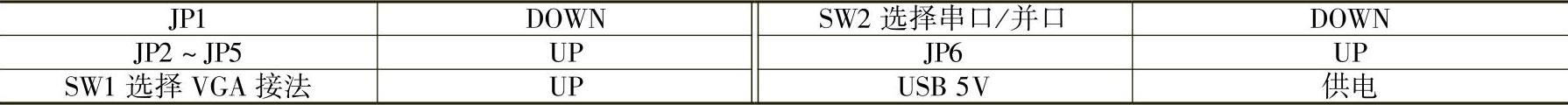

表2-2 TM-UD01A升级小板具体设置


2)USB端口升级小板只要软件安装及硬件连接成功,无须设置,实物连接参见本章的图2-4。

2.软件升级步骤

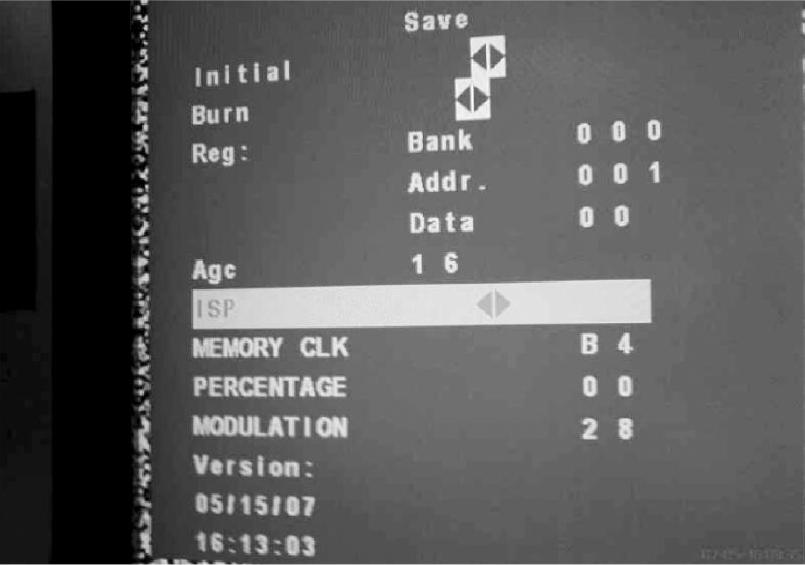

1)进入电视机工厂菜单(按遥控器上“菜单”键,再连续按5次“回看”键),按“上/下”键选择到ISP选项,按压“右”键即可(屏幕上无任何变化),如图2-46所示。

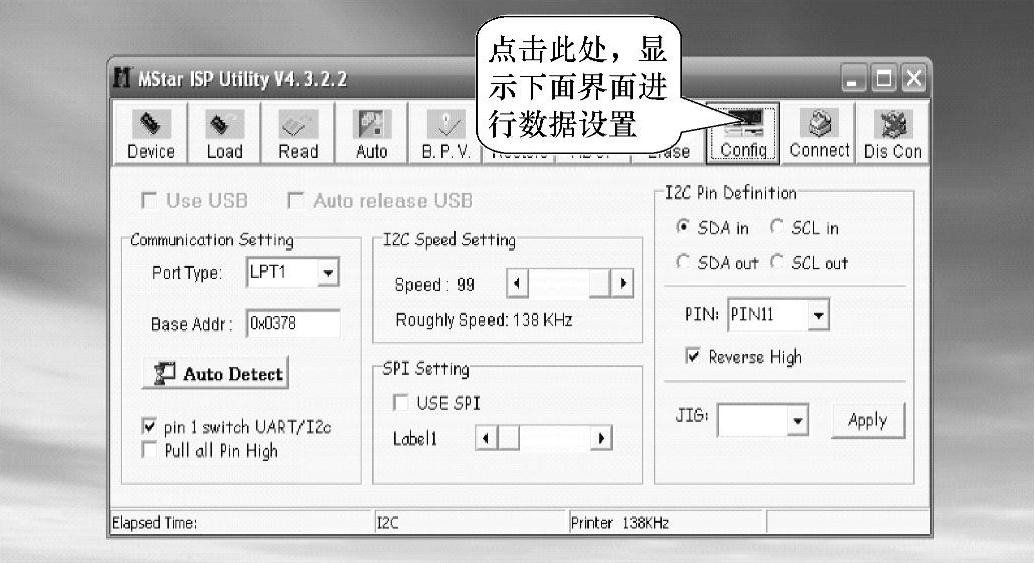

2)打开ISP-Tool V4.3.2.2.exe(该软件直接使用不用安装),单击“Config”,烧录工具设置如图2-47所示。


图2-46


图2-47

注意:如果打开升级软件平台和上图内设置不一样的,请按上图数据设置。

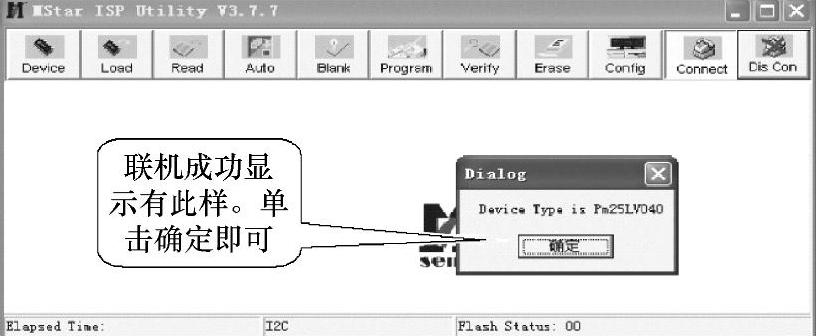

3)单击“Connect”,出现如下对话框则连上机器,同时电视机关机,出现黑屏状态,否则未连上,注意在单击“Connect”前,应使电视机首先进入工厂菜单中的ISP模式。连接成功将进入2-48所示窗口,单击“确定”,进入图2-49的窗口。


图2-48


图2-49

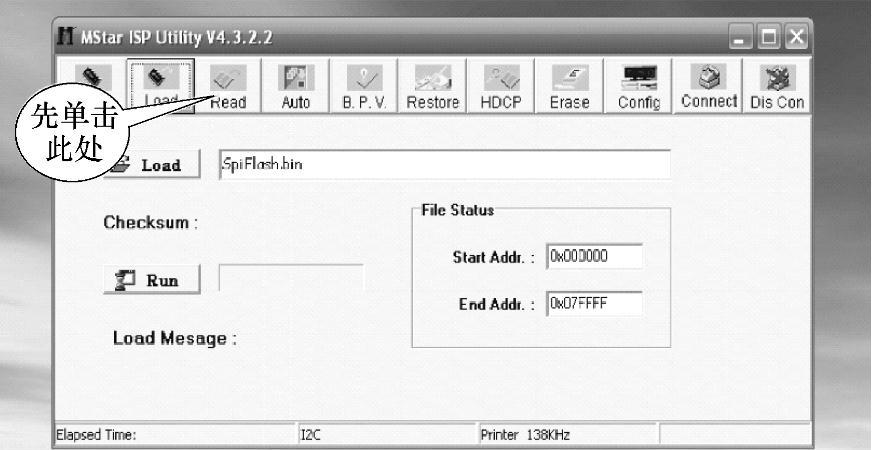

4)在图2-49的窗口中单击“Read”,选择所要烧录的.bin文件,如图2-50所示。


图2-50


图2-51

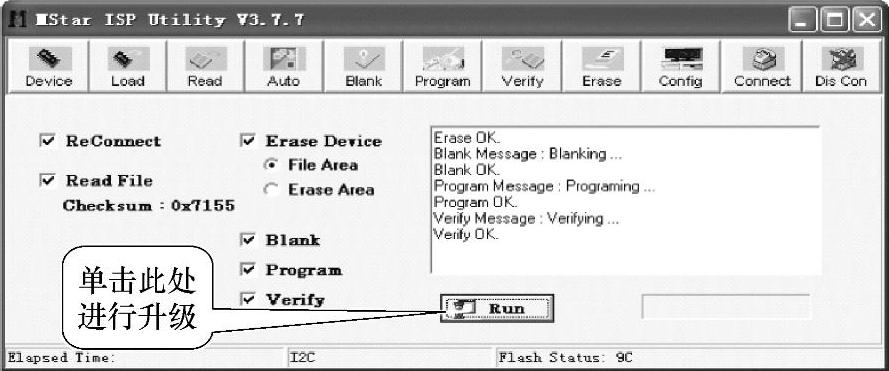

5)单击“Auto”,显示如图2-51所示的窗口,再单击“Run”即可进行软件升级,烧录软件后校验码将出现在Checks之后,假如烧录出现Error则再单击“Run”重新烧录,无需断开。

6)程序烧录完成后,出现图2-52所示的窗口,重新关开机即可,升级完成。

注意事项:遇到进入总线设置ISP的机器,必须将“ReConnect”前面的勾去掉,如图2-53所示,方能升级成功。


图2-52


图2-53
