1.查找和解压升级文件

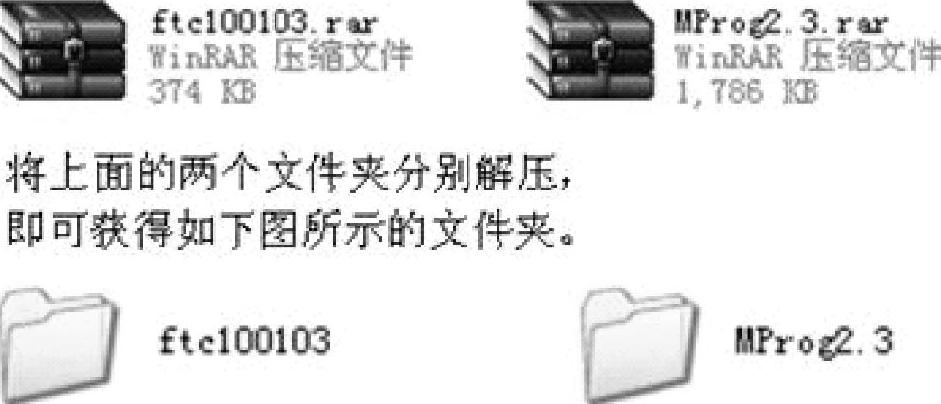

根据USB升级小板需要的驱动程序，找到图2-5上部所示的两个升级文件夹，对这两个文件分别解压，即可获得如图2-5下部所示的文件夹，文件夹内含升级小板的驱动程序。

图2-4

图2-5

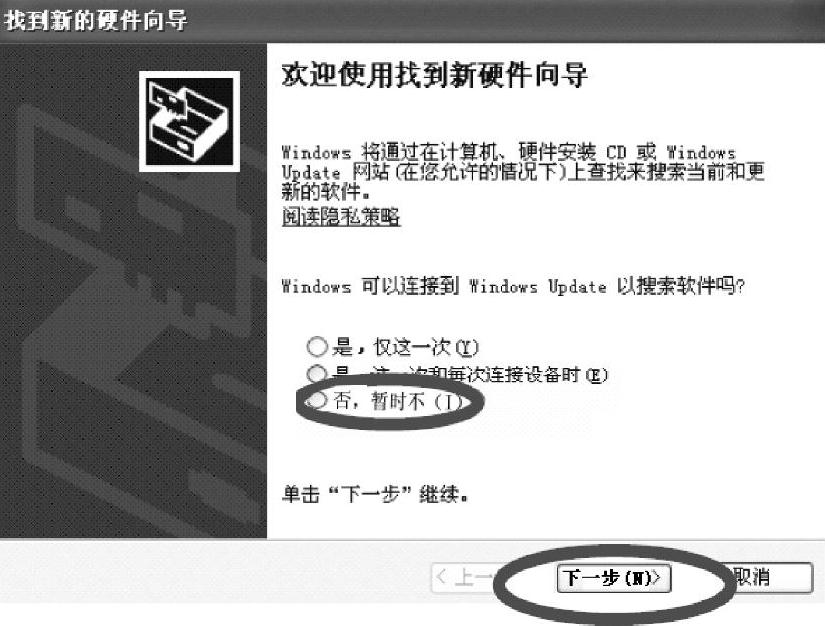

倘若升级使用的电脑没有连接使用过USB升级小板，在将升级的硬件连接好后，电脑显示器会弹出如图2-6所示的对话框。

2.安装FTC100103（MSTAR）驱动程序

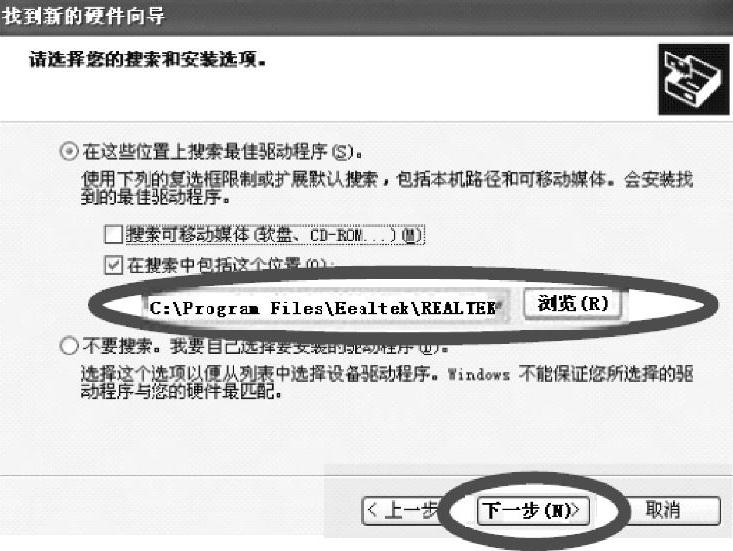

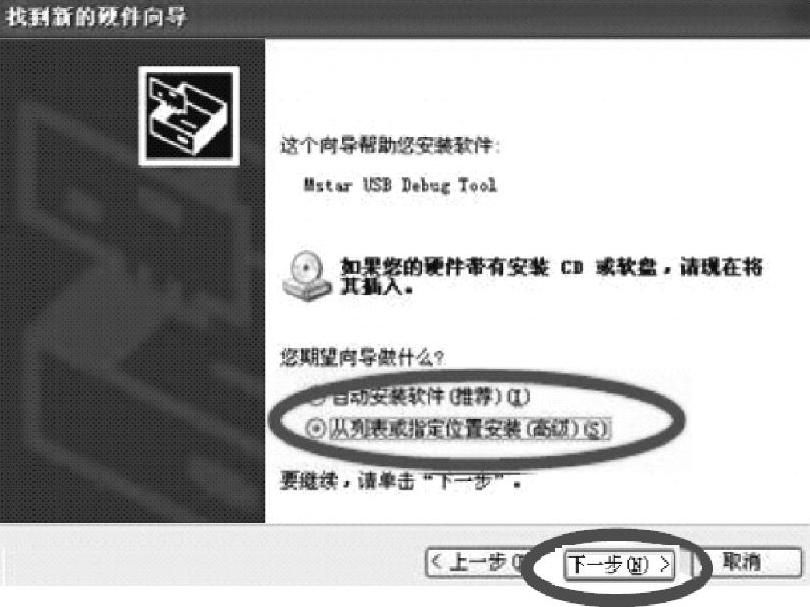

在图2-6所示的“欢迎使用造成新硬件向导”中，选择“否，暂时不”，单击“下一步”，屏幕上显示如图2-7所示的对话框，选择“从列表或指定位置安装”，单击“下一步”，出现图2-8所示的对话框，选择“在搜索中包括这个位置”，单击“浏览”。

图2-6

图2-7

图2-8

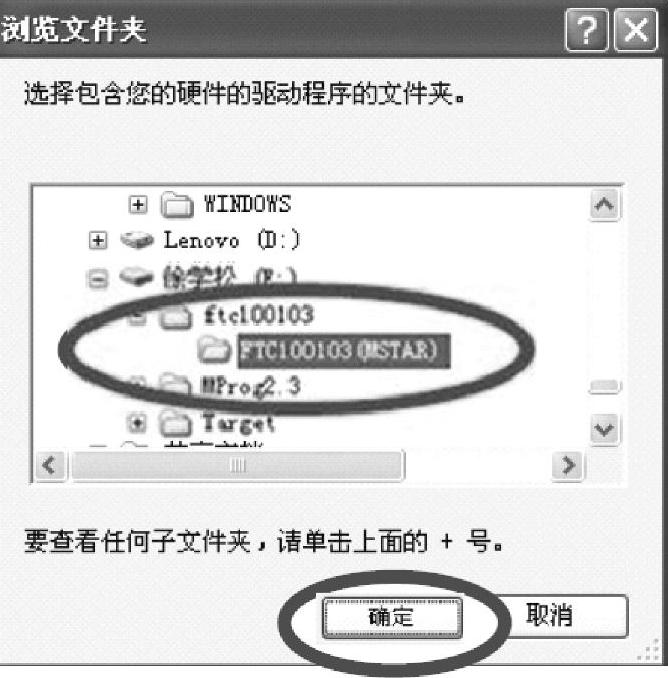

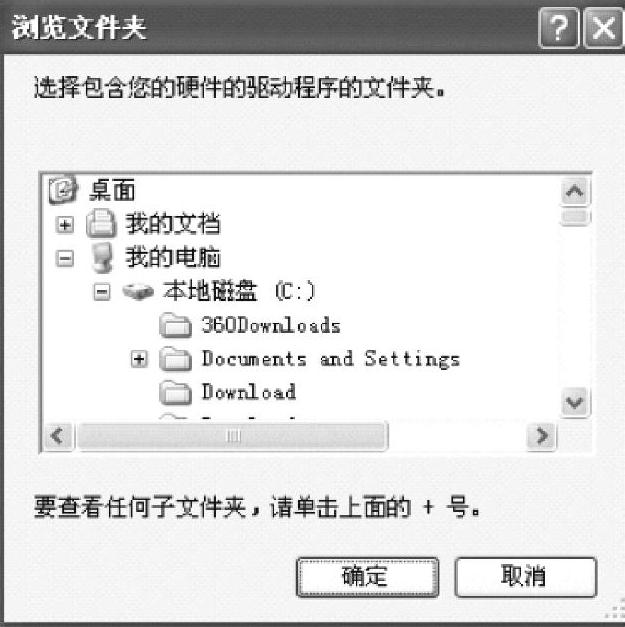

如图2-9所示，在弹出的浏览文件夹对话框中，查找已解压缩的USB驱动软件。找到“FTC100103（MSTAR）”文件夹单击选中，单击“确定”，如图2-10所示。单击“确定”后会回到软件安装向导对话框，此时安装软件指定的位置已经确定，如图2-11的红框内所示。

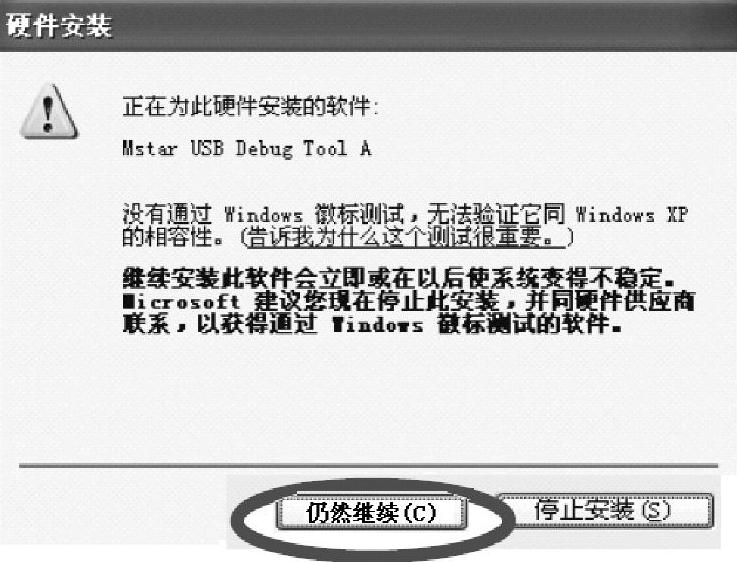

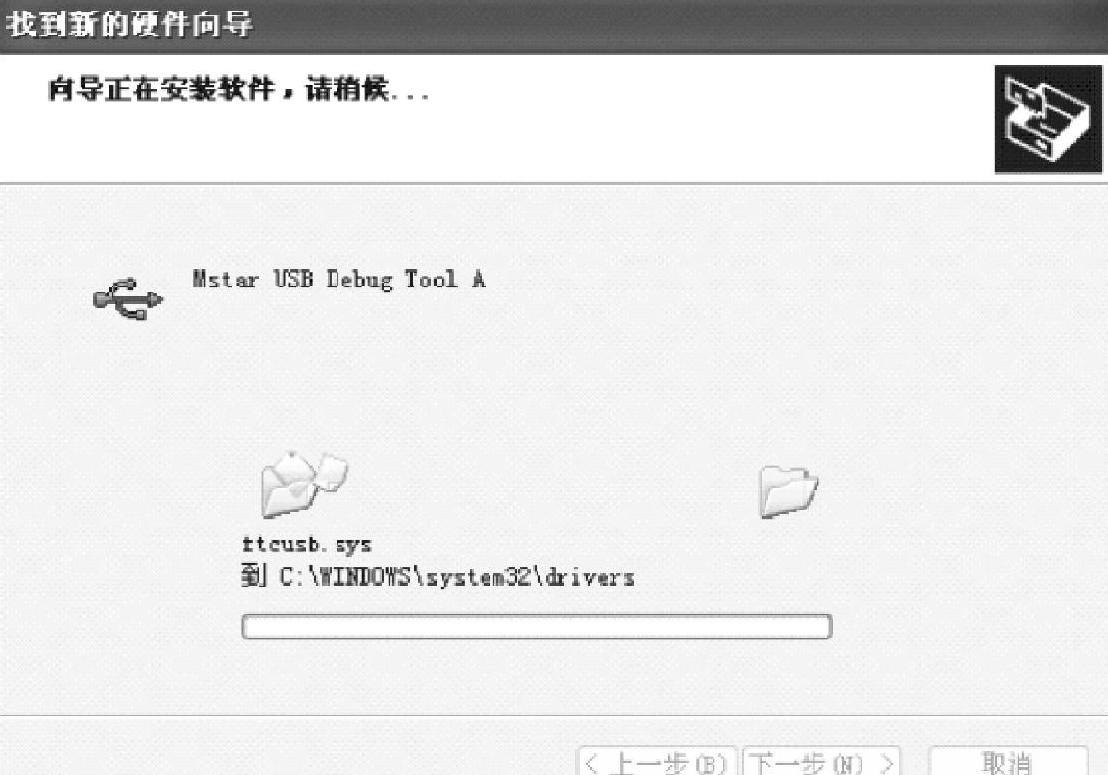

在图2-11所示的安装软件界面中，单击“下一步”，进入图2-12所示的“正在为此硬件安装的软件”对话框，选择“仍然继续”，此时，电脑即可出现安装向导对话框，软件安装开始，如图2-13所示，显示安装进程，此时耐心等待，不要停止和断电。

图2-9

图2-10

图2-11

图2-12

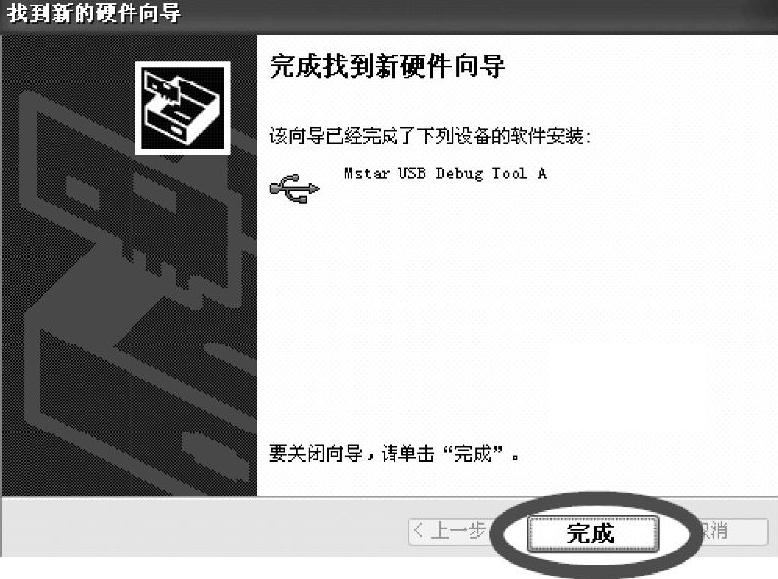

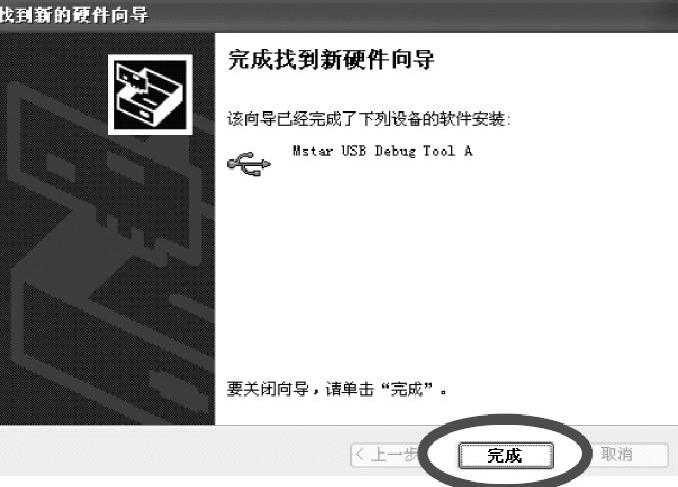

等待一段时间后，软件安装完成，桌面会弹出如图2-14所示的“完成找到新硬件向导”对话框，单击“完成”即完成了FTC100103（MSTAR）驱动程序的安装。

图2-13

图2-14

3.安装MProg2.3驱动程序

在完成FTC100103（MSTAR）驱动安装后，电脑桌面会再次跳出如图2-15所示的“欢迎使用找到硬件向导”对话框，选择“否，暂时不”，再单击“下一步”，出现图2-16所示的对话框。

图2-15

图2-16

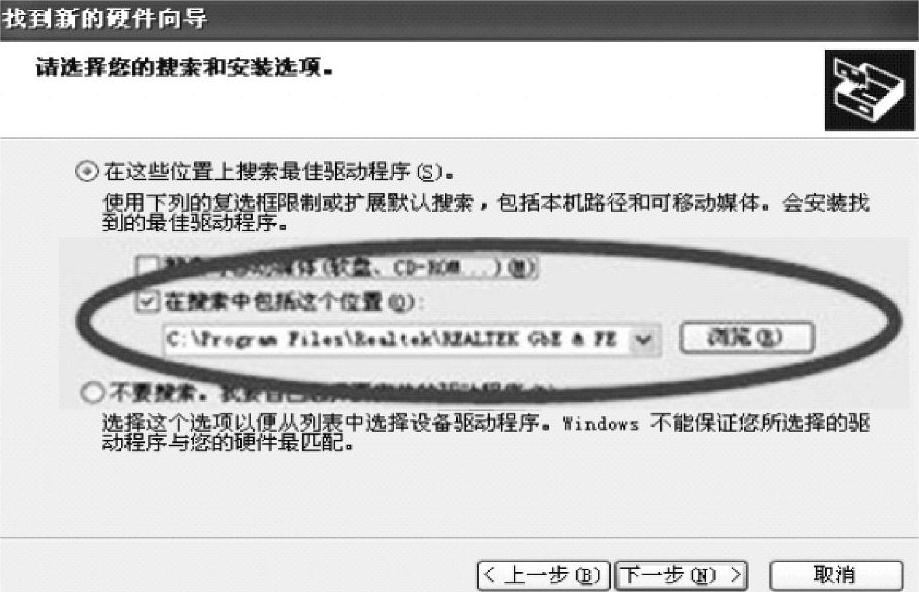

从图2-16对话框中选择“从列表或指定位置安装”，单击“下一步”，出现如图2-17所示的“请选择您的搜索和安装选项”对话框。

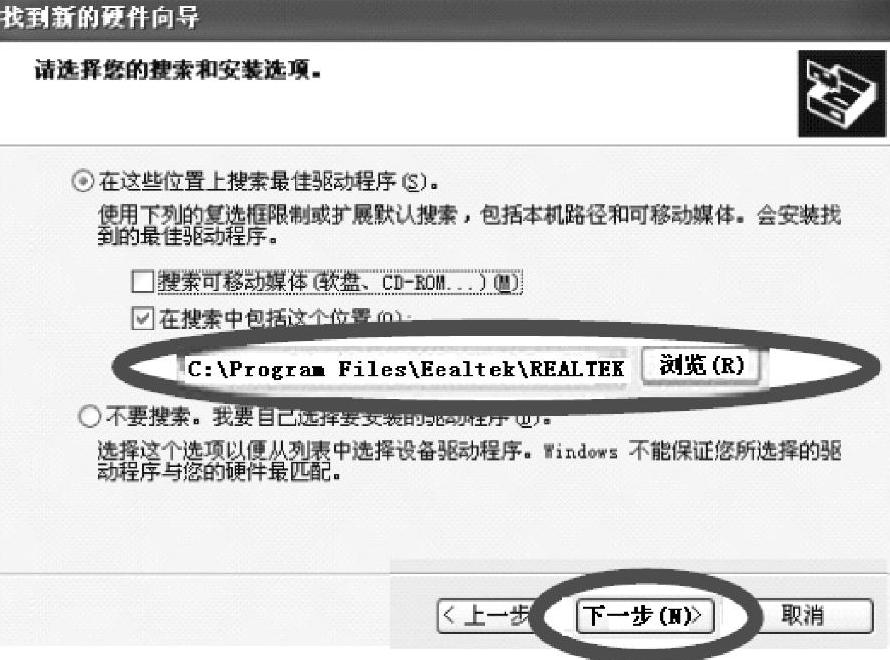

在图2-17所示的对话框中选择“在搜索中包括这个位置”，单击“浏览”，出现图2-18所示的“浏览文件夹”对话框。

图2-17

图2-18

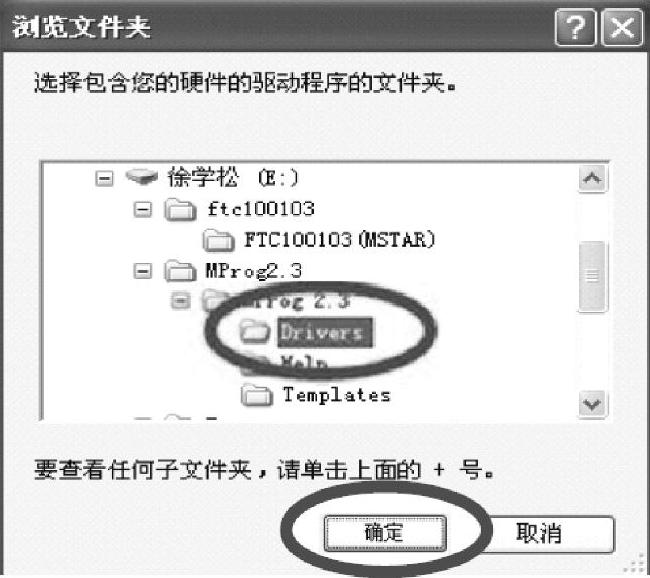

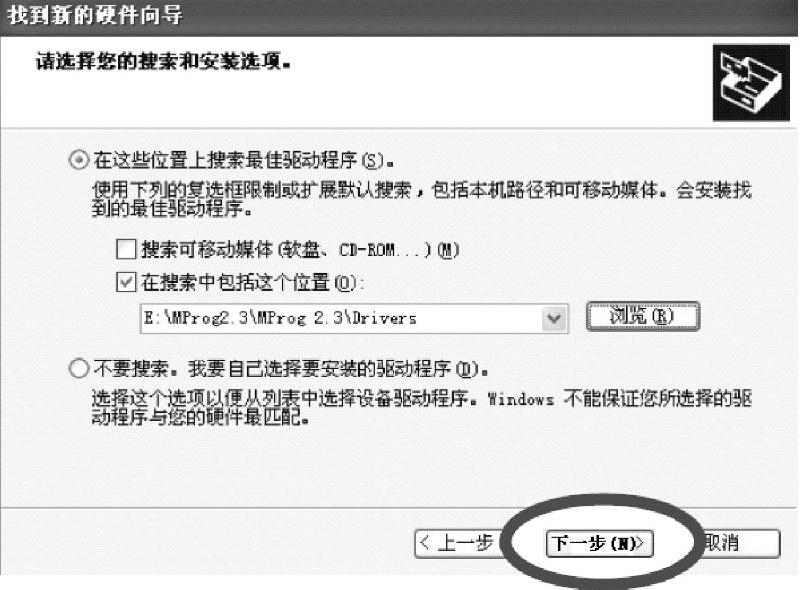

在图2-18的浏览文件夹对话框中找到“Drivers”文件夹，单击选中，单击“确定”即可退出选择程序对话框。返回如图2-19所示的“请选择您的搜索和安装选项”对话框，单击“下一步”。

图2-19(www.daowen.com)

图2-20

在图2-19所示的“请选择您的搜索和安装选项”对话框，单击“下一步”。出现图2-20所示的“从下列表中选择与您的硬件的最佳匹配”对话框。

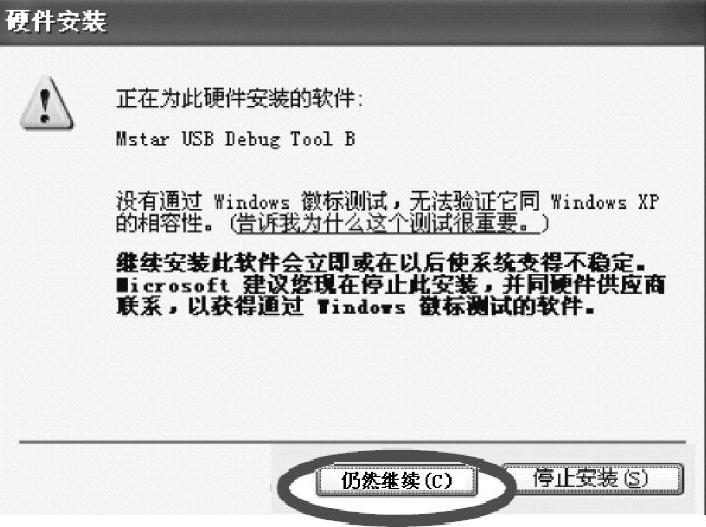

图2-20所示的“从下列表中选择与您的硬件的最佳匹配”对话框中，选择“Mstar USB Debug Tool B”进行匹配后，单击“下一步”，进入图2-21所示的“正在为此硬件安装的软件：”对话框。

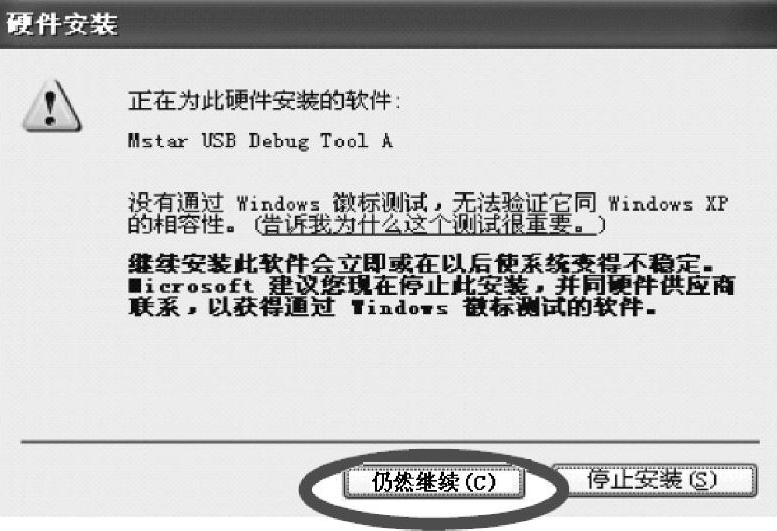

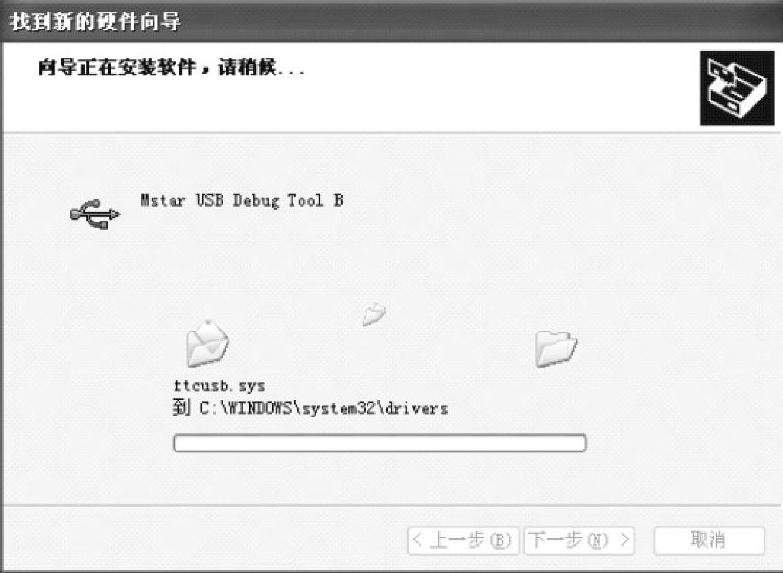

在图2-21所示的“正在为此硬件安装的软件：”对话框中，选择“仍然继续”，进入图2-22所示的软件安装对话框，屏幕上显示“向导正在安装软件，请稍候...”，同时显示软件安装进程。

图2-21

图2-22

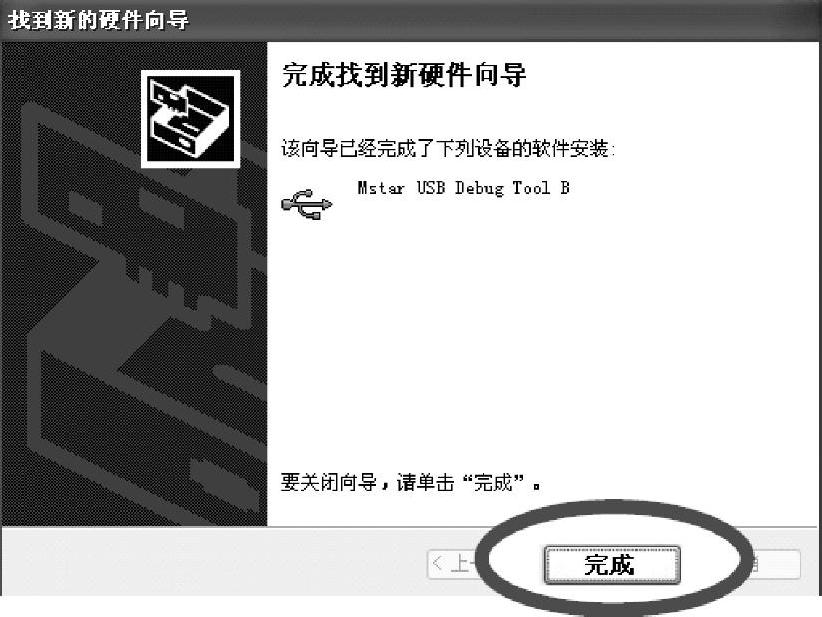

等待一段时间后，桌面会弹出如图2-23所示的安装完成对话框。

在图2-23所示的安装完成对话框单击“完成”即完成了MProg2.3驱动程序的安装。

4.安装FTC100103（MSTAR）驱动程序

在完成MProg2.3驱动安装后，电脑桌面会又一次跳出如图2-24所示的“欢迎使用找到新硬件向导”对话框。

图2-23

图2-24

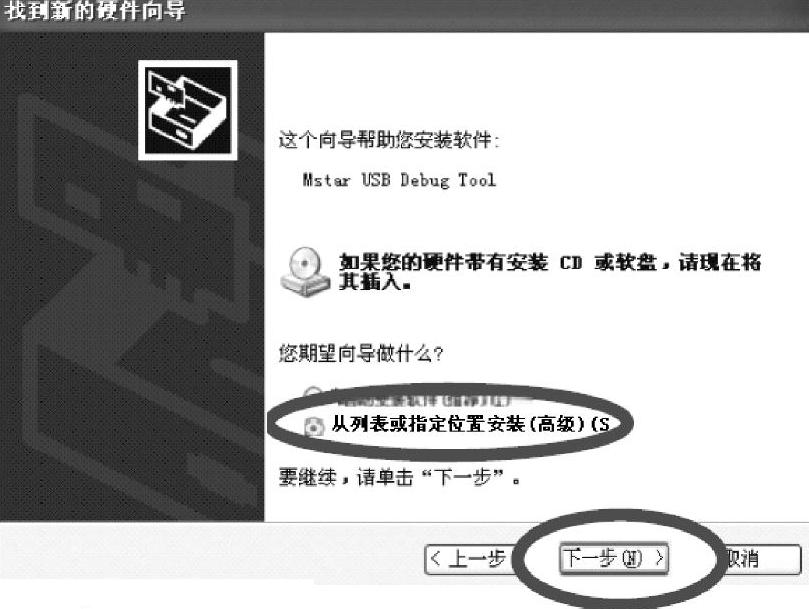

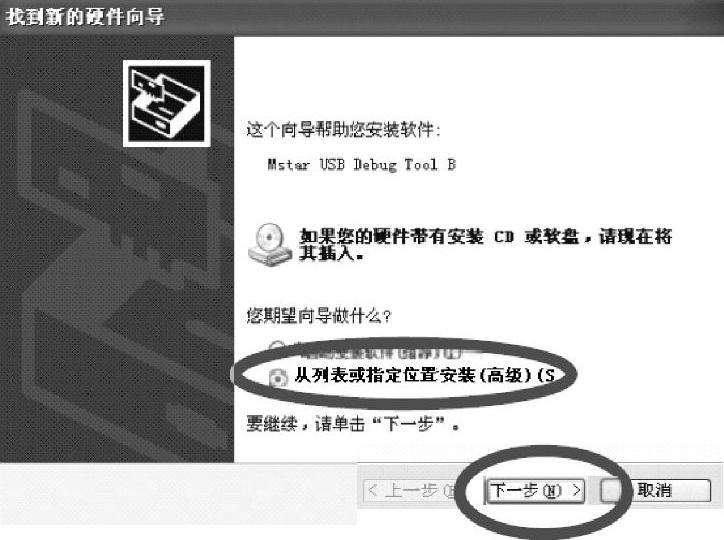

在图2-24所示的对话框中选择“否，暂时不”，再单击“下一步”，出现图2-25所示的“这个向导帮助您安装软件”对话框。

在图2-25对话框中，选择“从列表或指定位置安装（高级）”，单击“下一步”，出现图2-26所示的“请选择您的搜索和安装选项”对话框。

图2-25

图2-26

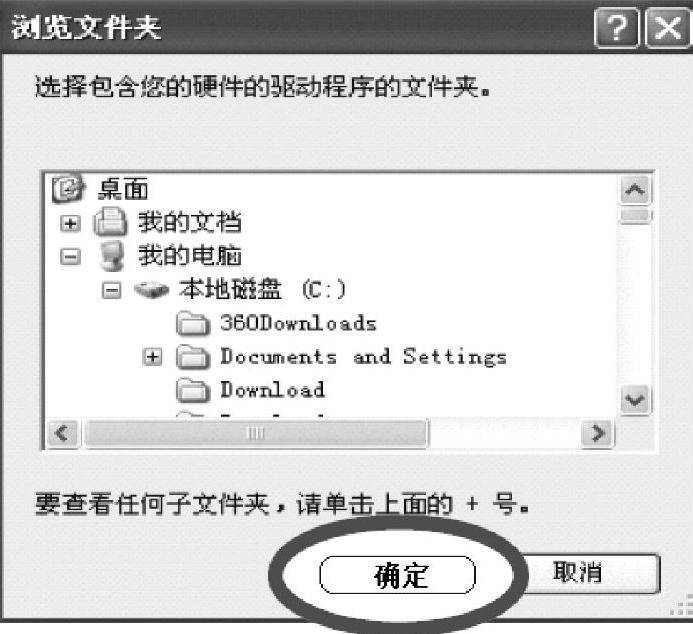

在图2-26对话框中，选择“在搜索中包括这个位置”，单击“浏览”，进入图2-27所示的“浏览文件夹”对话框。

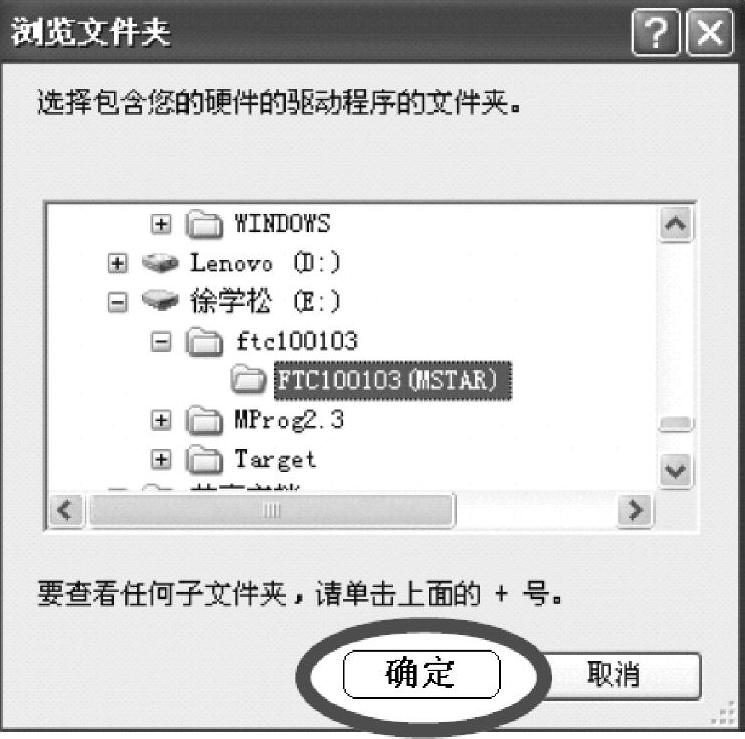

在“浏览文件夹”对话框中找到已经解压缩的USB升级小板的驱动“FTC100103（MSTAR）”文件夹，如图2-28所示，单击“确定”。

图2-27

图2-28

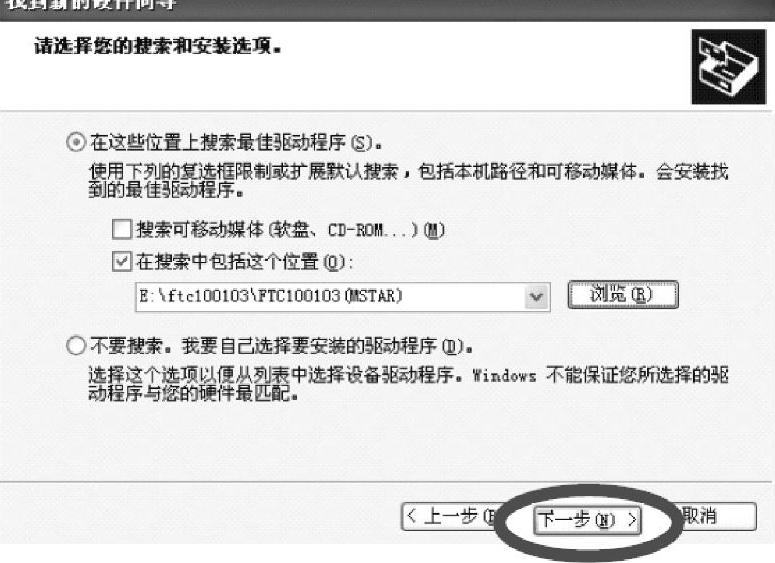

在图2-28中单击“确定”后会回到软件安装向导对话框，此时安装软件指定的位置已经确定，如图2-29所示，单击“下一步”。

图2-29

图2-30

在图2-29所示，单击“下一步”后，出现图2-30所示的“正在为此硬件安装的软件：”对话框。

在图2-30对话框中选择“仍然继续”，进入图2-31所示的软件安装对话框，屏幕上显示“向导正在安装软件，请稍候...”，同时显示软件安装进程。

等待一段时间后，桌面会弹出图2-32所示的安装完成对话框。

图2-31

单击“完成”即完成了FTC100103（MSTAR）与MProg2.3两个驱动程序的安装。此时升级小板就可以正常使用了。

第一次使用USB升级转接小板时，安装小板驱动是非常重要的，请各位要细心操作，安装一次成功，以后再使用时就不用再安装了。

图2-32
