软件升级需要的设备有：电脑、升级专用转接板、VGA连接线、USB连接线、RS232连接线（也叫串口连接线）、打印机连接线（也叫并口连接线）等。

1.升级用电脑

使用的电脑最好是笔记本电脑，因为有时要到用户家去进行升级，携带比较方便。最好是带有RS232（9针口）和打印口（25针口），笔记本电脑的连接端口如图2-1所示。

对整机内部CPU等硬件的配置要求不是很高，一般的电脑都可以胜任。如果是在维修部里升级，直接使用台式电脑就可以。台式电脑上USB接口、打印口接口、RS232接口都是有的，如图2-2所示。

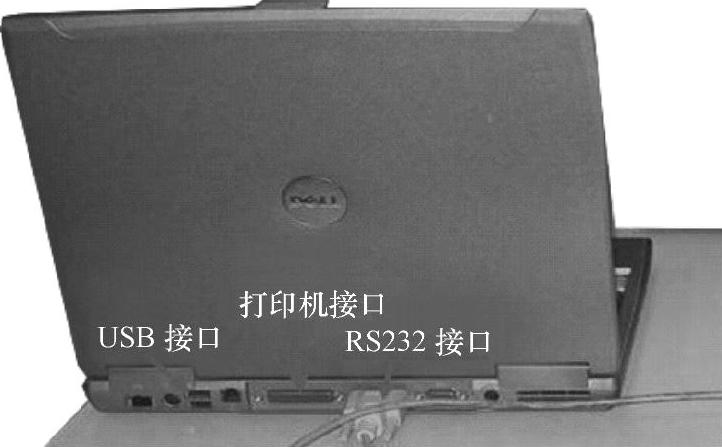

图2-1 笔记本电脑需要端口示意图

图2-2 台式电脑需要端口示意图

2.升级专用连接板

软件升级用的连接板（下面简称升级小板）是专用的，有的在外面购买的不能正常使用，请大家注意。(www.daowen.com)

软件升级专用连接板现在大致有两个版本，一种是使用TM-UD01A的小板；另一种是使用USB接口直接连接的小板。这两种小板各有各的特点，下面一一进行介绍。

图2-3

（1）TM-UD01A的升级小板

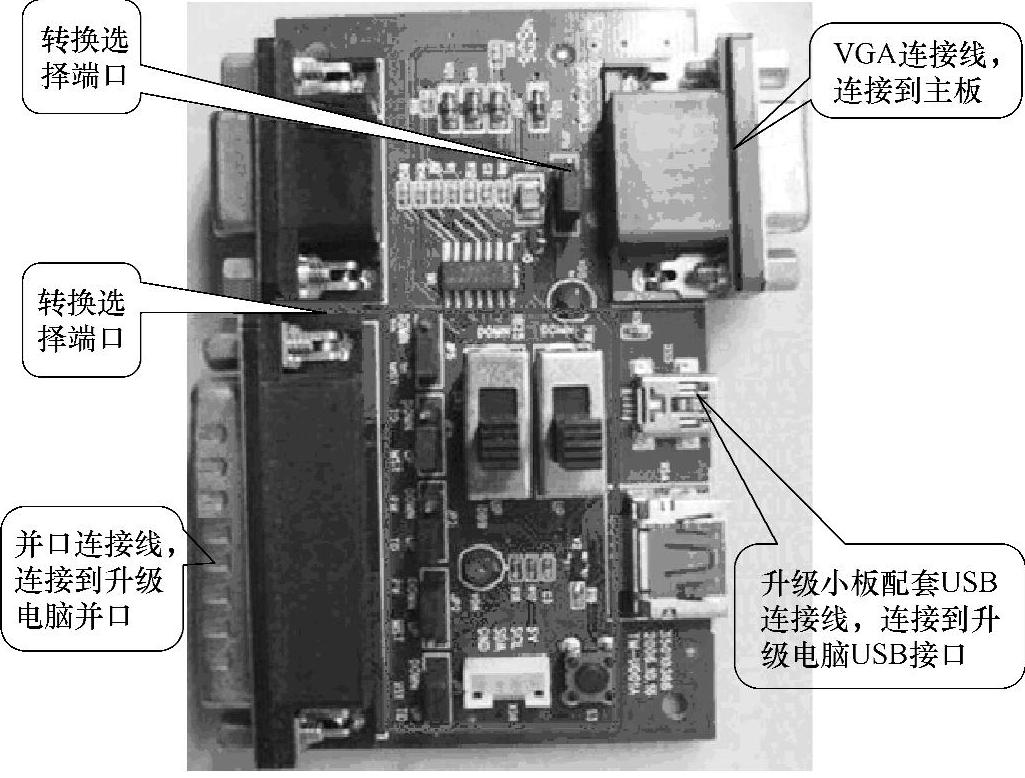

升级使用的TM-UD01A的升级小板如图2-3所示，此板使用的优点就是不用在电脑上安装驱动，只要调整转换选择端口即可。直接使用打印机接口和RS232接口进行数据连接，经过转换后，从VGA口输出连接到电视机VGA端口进行升级。缺点是使用的电脑必须要有打印机接口和RS232接口，现在很多笔记本电脑都没有设置打印机接口和RS232接口。而现在研制出USB连接的转接小板，可适应全部的电脑连接使用。

（2）使用USB接口的小板

升级使用的USB接口升级小板如图2-4所示，此小板需要先装好电脑驱动软件，电脑才能识别出。

3.USB升级小板安装

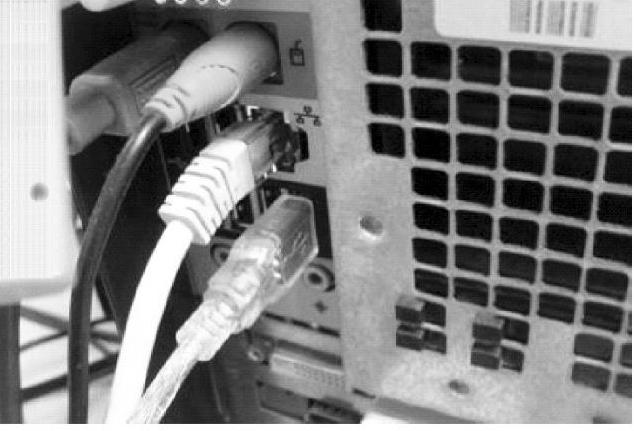

将升级用电脑通过USB接口和连接线与升级USB小板相连接，升级USB小板经VGA接口和连接线与彩电相连接。
