本节所述方法适用长虹彩电的机型有810系列:LT26810U、LT32810U、LT37810U、LT26810、LT32810、LT37810;720系 列:LT26720、LT32720、LT40720F、LT42720F、LT46720F、LT52720F、LT32720U、LT37720U等液晶彩电。

1.USB接口升级

LM24机心通过USB接口用U盘升级的方法有两种:

第一种方法:使用U盘在Multimedia信号源下进行升级。

1)将升级软件(.bin文件)的名字更改为MTKD TV.bin后复制到U盘;

2)将U盘插入整机的USB接口;

3)遥控开机后通过“SOURCE”键进入Multimedia信号源;

4)根据系统提示按“OK”键进行升级(升级完成后整机会自动重启)。

注意:升级过程中整机不能断电,否则整机不能重新开机,需用第1种升级方法重新升级后才能开机。

第二种方法:通过按键进行升级(此方法最可靠,推荐使用)。

1)将升级软件(.bin文件)的名字更改为MTKD TV.bin后复制到U盘;

2)同时按住本机按键的“source(TV/AV)”和“V+”两个按键;

3)给整机交流上电,此时会进入升级界面(蓝屏状态);

4)插入U盘,等待系统提示按“音量V+”键开始升级(升级完成后整机会自动重启)。

注意:若整机在升级过程中断电,也可通过上述步骤重新升级。早期生产的整机软件不支持此方法。

2.工装线连接及设置方法

工装接口为VGA接口。将升级工装与整机的VGA插座相连(其中整机VGA插座的第4脚为整机的RX;整机VGA插座的第11脚为整机的TX;整机VGA插座的第5~8、10脚为整机的GND),且在连接升级线前必须保证计算机和整机共地,以防止整机升级端口失效。在连接好工装后可用专用的升级工具进行升级,升级完成后将整机断电重启即可。

3.老升级工装连接方法

串口线和USB供电连接线不变,连接整机的VGA线采用LS10机心升级用的专用返线。在工装连接的VGA线与整机VGA接口之间需接如冠捷升级工装所用的转接头;对原工装的第12脚(DDC的SDA)为RXD,第15脚(DDC的SCL)为TXD转接分别连接整机VGA插座的第4、11脚。

4.新工装连接及设置方法

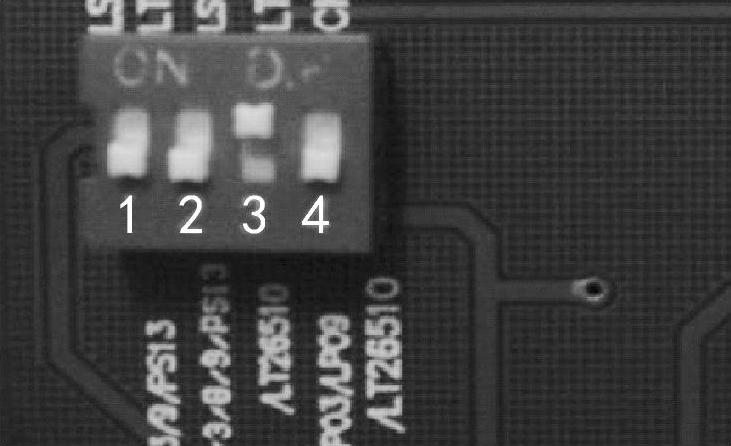

新工装(CDCHV1.1)连接串口线和USB供电连接线不变。连接整机的VGA线采用通用VGA线。工装拨动开关设置为1、2、4下,3上,如图1-49所示。在工装连接的VGA线与整机VGA接口之间需接如冠捷升级工装所用的转接头;对原工装的第12脚(DDC的SDA)为RXD,第15脚(DDC的SCL)为TXD转接分别连接整机VGA插座的第4、11脚。

5.工装软件升级步骤

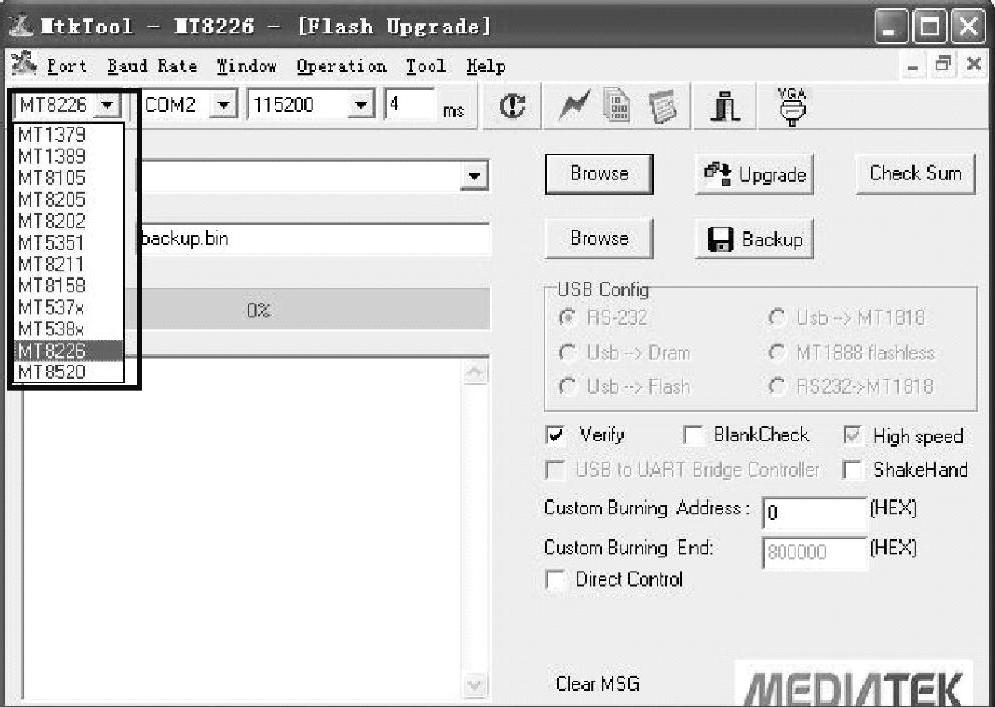

1)打开软件升级窗口,选择芯片类型:主芯片型号是MTK8222,而在升级平台的芯片选项里面没有此选项,在升级时选择MT8226,如图1-50所示。(www.daowen.com)

2)选择对应连接端口。如图1-51所示,本例选用COM2接口。

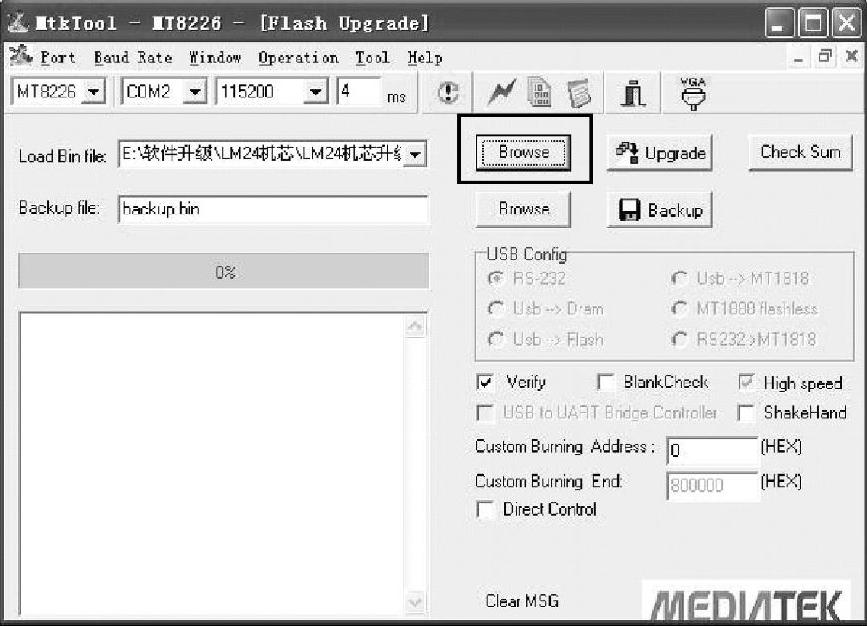

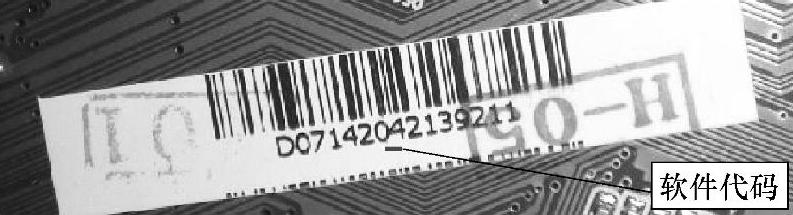

3)选择对应的升级软件,如图1-52所示。软件必须正确且与所需升级的整机软件为同系列,常见软件代码和编号见表1-17,根据主板所粘贴的128的7、8位可以查出其软件版本号代码是04,型号是LMC24-MXX-V3.21-WX,如图1-53所示。如LMC24-MXX-V.2.XX和LMC24-MXX-V3.XX不能相互升级。


图1-50


图1-51


图1-52

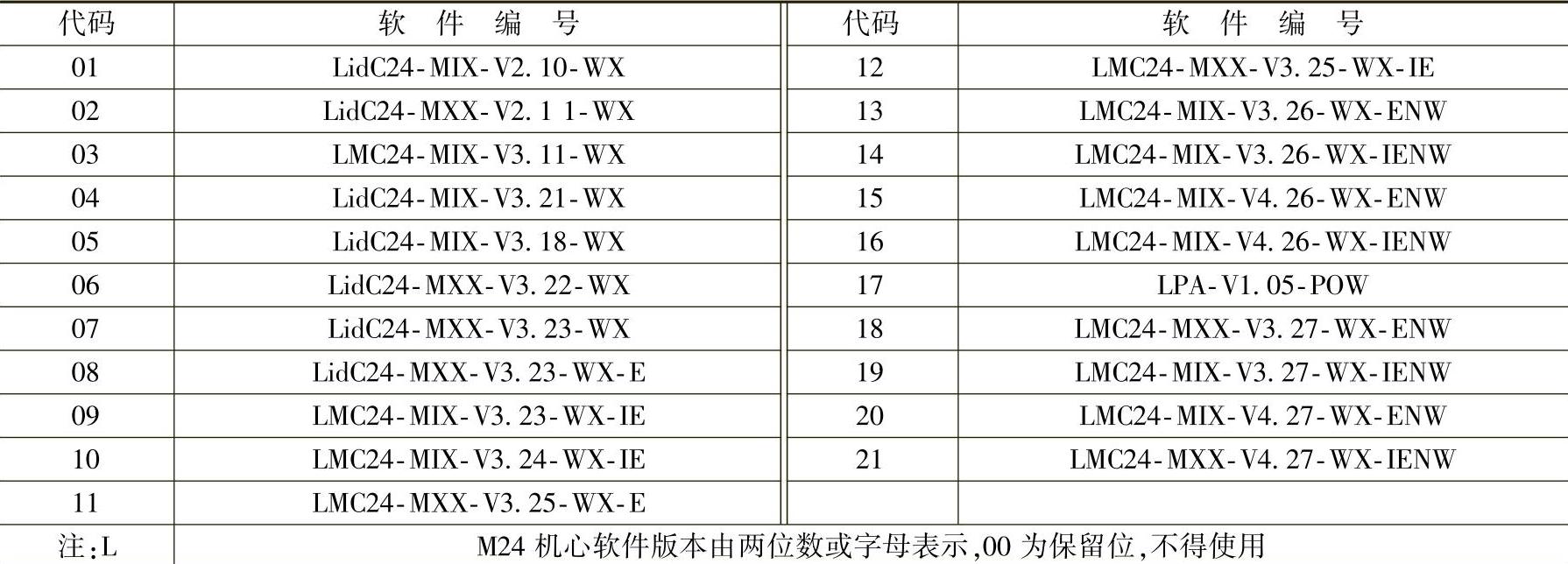

表1-17 常见软件代码和编号



图1-53

4)检查软件效验码,如图1-54所示,此版软件SUM:652D。

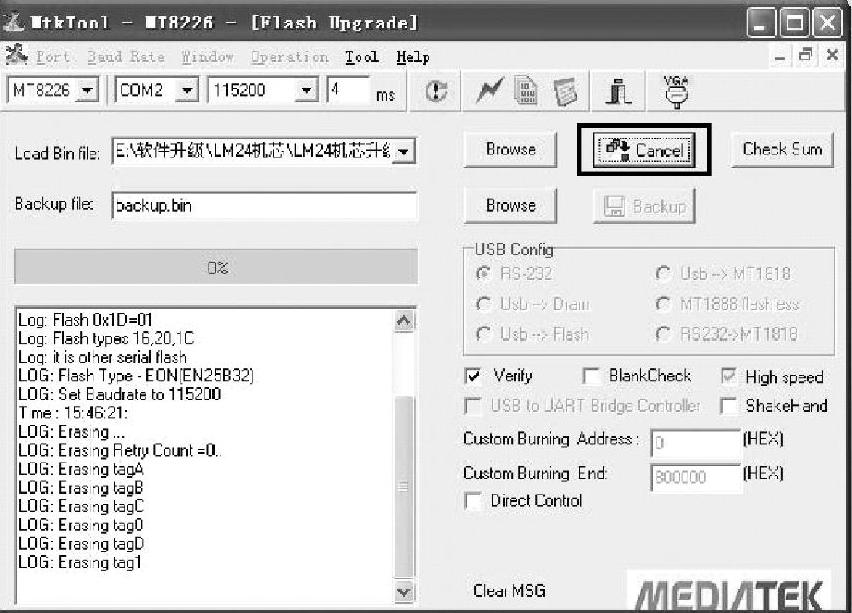

5)按此按钮开始软件升级,如图1-55所示。


图1-54


图1-55

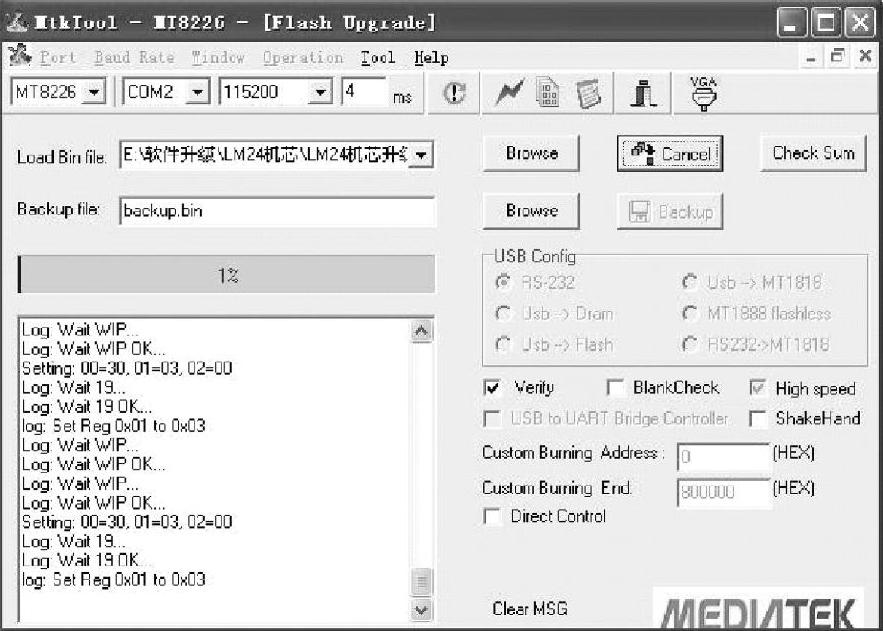

6)开始正常升级,屏幕上显示如图1-56所示,升级进度显示从1%开始,逐渐增加,此时需耐心等待,不能断电或结束。

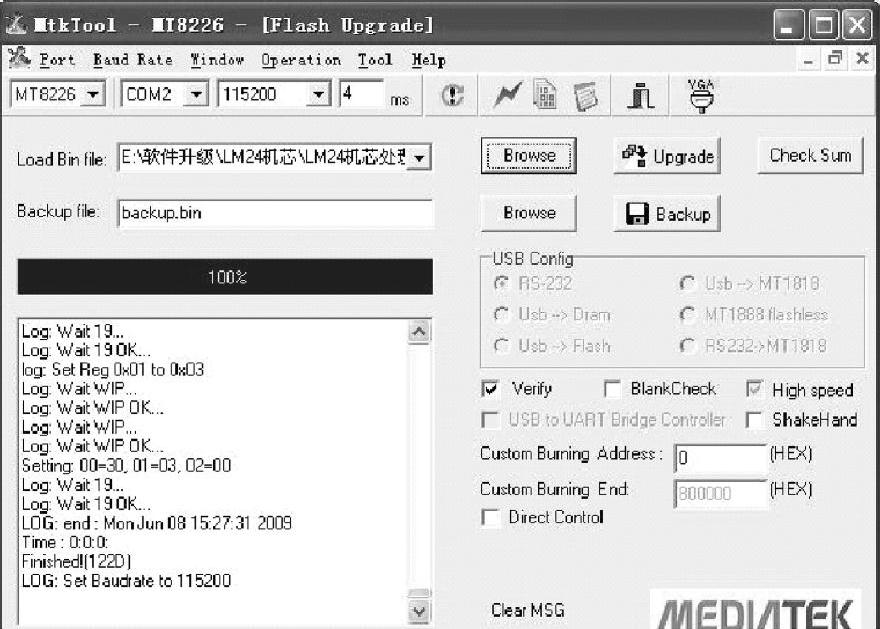

7)升级进度显示100%时,如图1-57所示,表示升级完成,断电后重新开机即可。


图1-56


图1-57
