软件升级:简单实用的方法

LS29机心的工装升级通过VGA接口升级,升级方法和步骤如下,本机必须在开机状态下进行升级,在升级过程中千万不能断电。

1.硬件和软件

在进行升级前,请先确认硬件和软件的准备情况。

1)硬件:①专用串口(9针)延长线一条;②USB连接线一根;③专用升级工装一个(同LS12机心);④专用VGA线一根(同LS12机心)。

2)软件:①工具软件安装包“ISP-ToolV4394.rar”;②程序数据文件。

2.硬件连接

1)将串口线的一端连接到计算机串口,另一端连接到升级工装上。

2)将VGA线一端连接到液晶彩电后部的VGA输入端口,另一端接在工装上。

3)将USB连接线一端连接到计算机USB端口,另一端连接工装。

3.软件安装

1)将工具软件安装包“ISP-ToolV4394.rar”复制到C盘,解压缩到一个文件夹。双击进入该文件夹,出现如图1-38所示升级文件,请将工具软件安装包放入单独文件夹并注明。

2)双击“ISP-ToolV4394.exe”,出现如图1-39所示的界面。


图1-38


图1-39

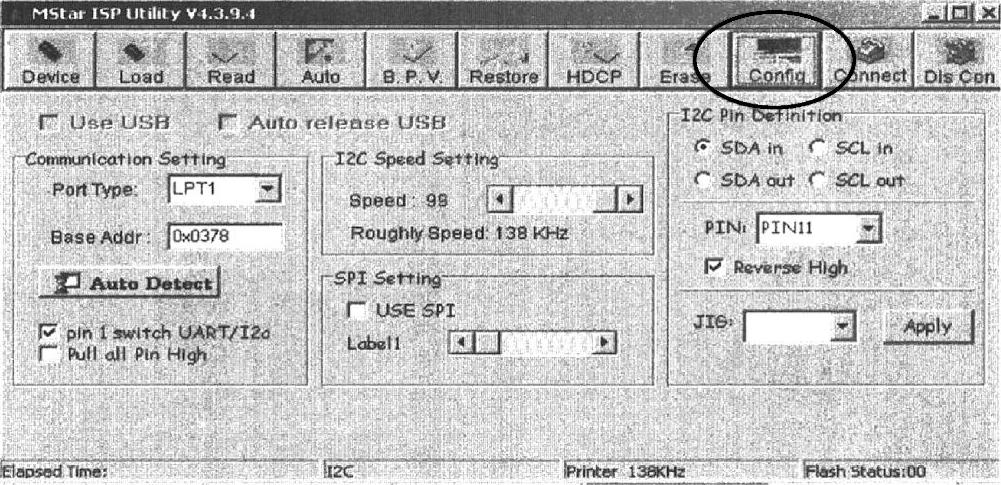

3)单击工具条中的“Config”项,检查设置,按表1-12所示进行设置。(www.daowen.com)

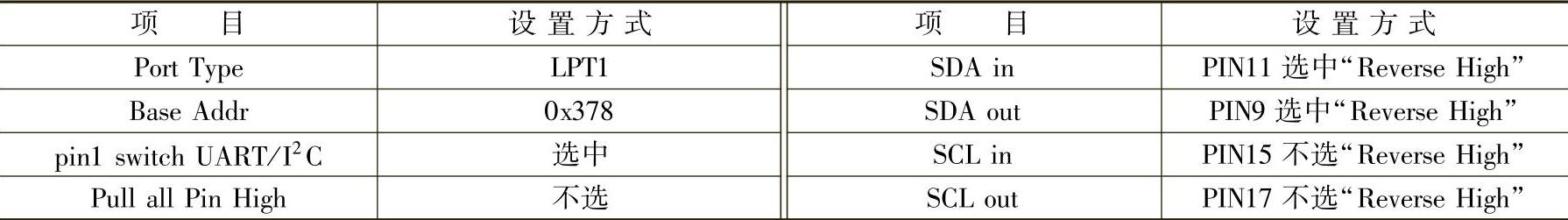

表1-12 设置项目

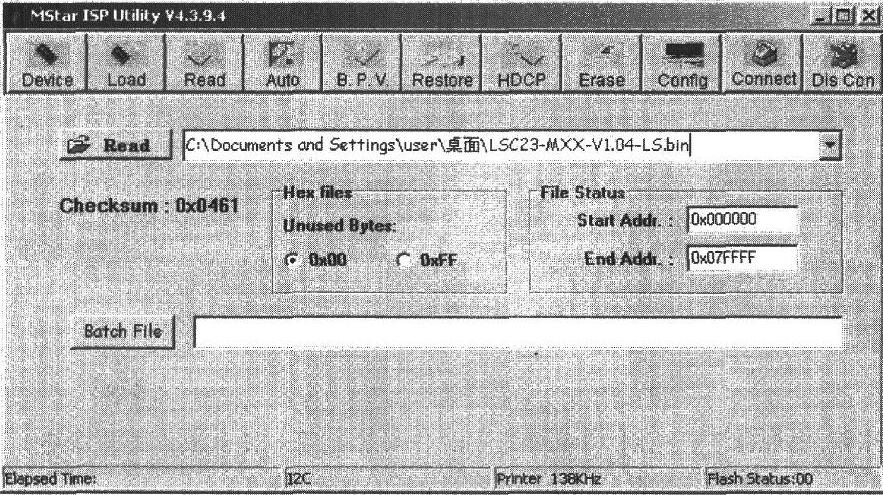

4)单击工具条中的“Read”项,单击“Read”加载软件,将软件加载到升级程序中,如图1-40所示。

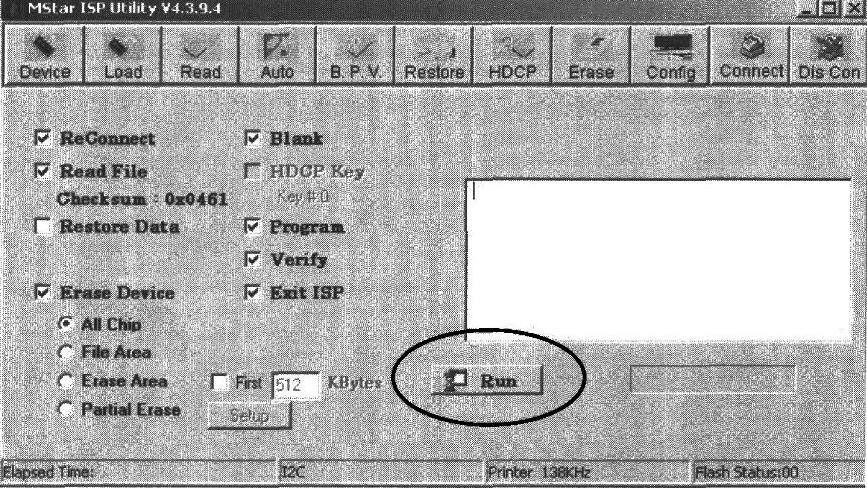

5)单击工具条中的“Auto”项后,单击“Run”,即可进行程序的升级,如图1-41所示。


图1-40


图1-41

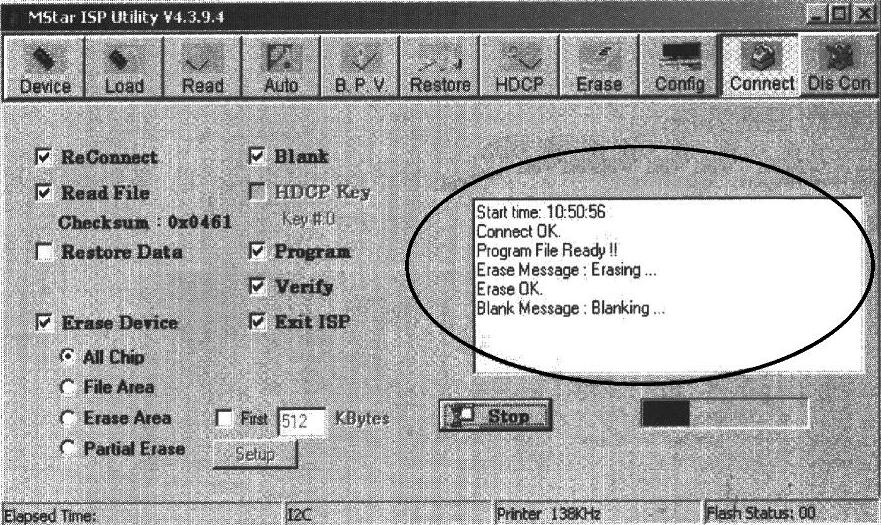

6)程序升级过程中,在屏幕右侧能够见到以下信息,如图1-42所示。

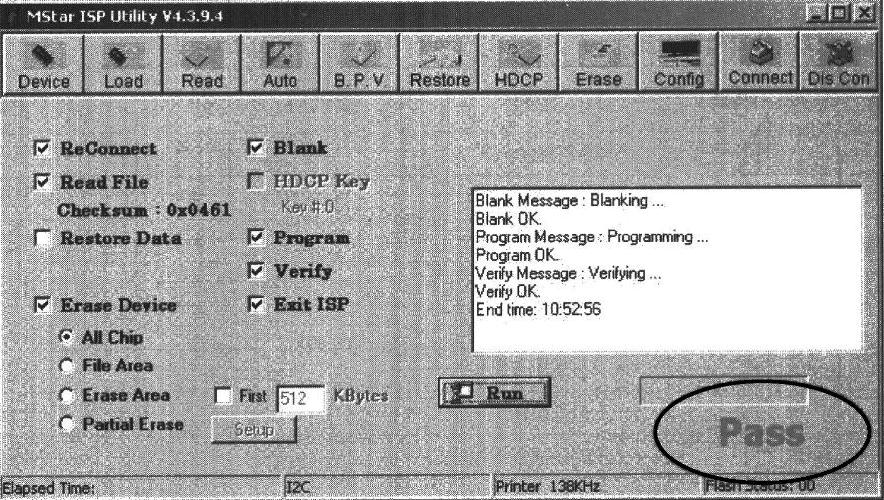

7)程序升级完成后,在屏幕右侧能够见到以下信息,如图1-43所示。


图1-42


图1-43

8)至此升级过程全部完成,此时可以断开升级工装与主板组件之间的连接。
