LS20A机心非USB软件升级方法主要是针对用U盘升级失败或程序损坏更换新程序块的机器。

1.硬件连接

1）将通用并口线一端连接到升级工装的输入端口“JP4”上，另一端连接到计算机的“并口”上。

2）将通用VGA线一端连接到升级工装的输出端口“JP5”上，另一端连接到待升级的整机VGA端口上。

3）连接工装的输出端的USB接口与计算机的USB接口。

4）TV整机上电，遥控开机，使整机处于正常工作状态。

5）老工装升级连接线需用LS10机心升级的专用线。

图1-25

2.软件升级

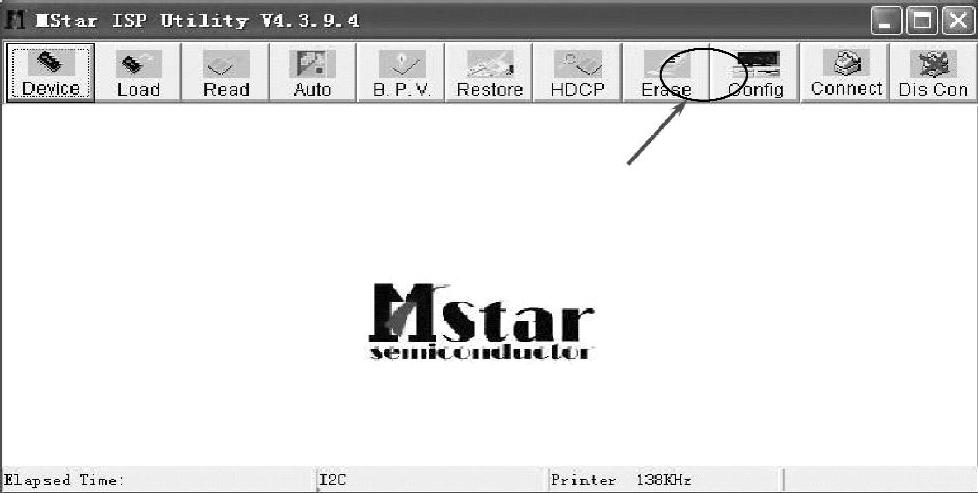

1）将工具软件安装包“ISP-ToolV4394.rar”´复制到C盘，解压缩到一个文件夹。双击“ISP-ToolV4394.exe”，出现如图1-25所示窗口。

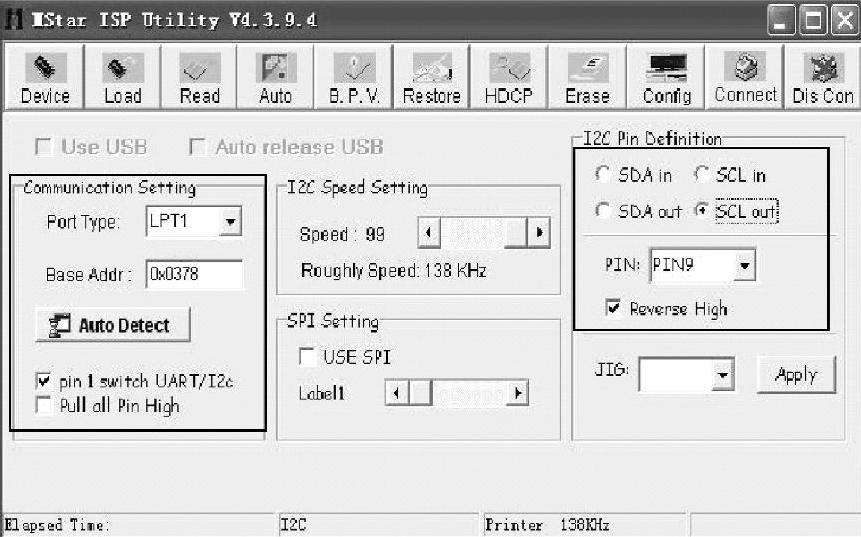

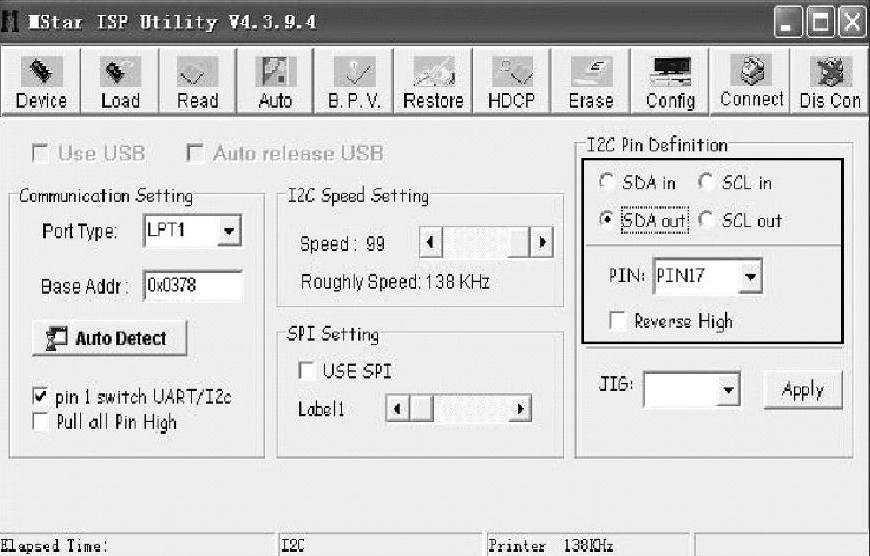

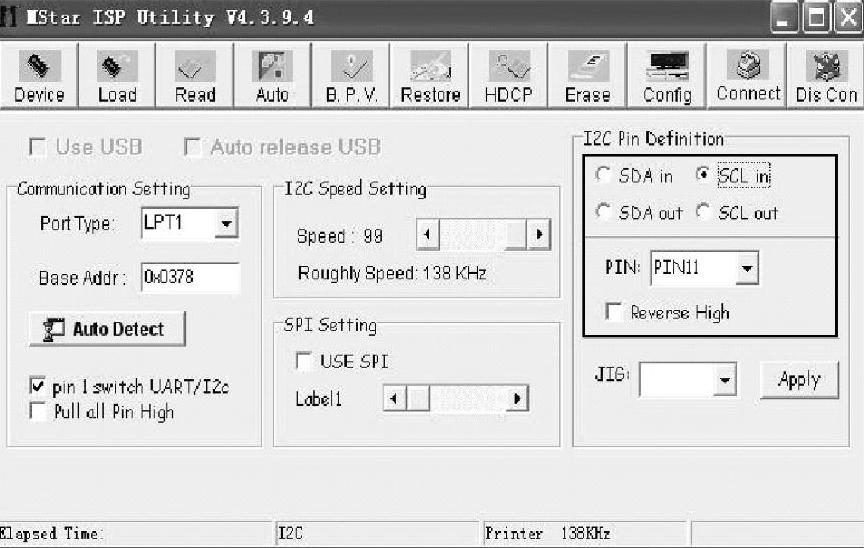

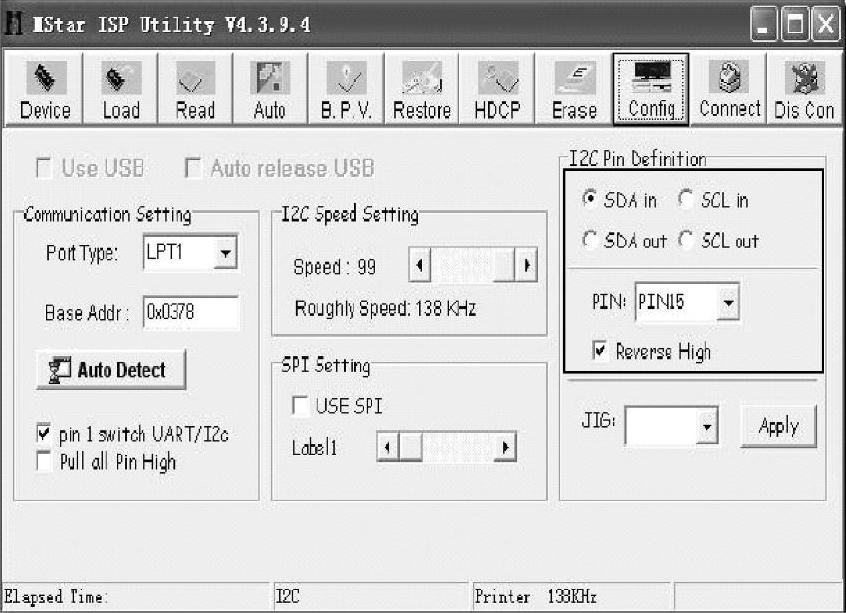

2）在I² C Pin Definition下面有四个按钮，分别为“SDA in”、“SCL in”、“SDA out”、“SCL out”。四个按钮下面有“PIN”和“Re-verse High”两个选项，“SDA in”、“SCL in”、“SDA out”、“SCL out”具体配置如图1-26～图1-29所示。

图1-26

(www.daowen.com)

图1-27

图1-28

图1-29

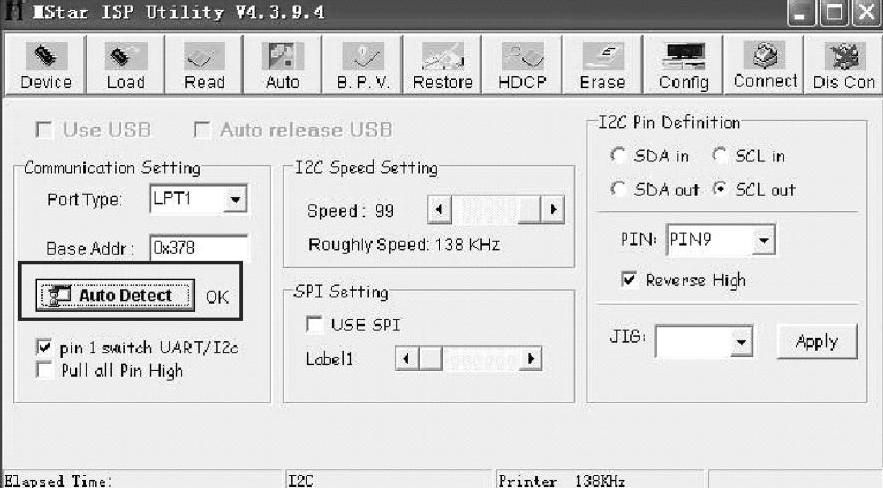

3）如图1-30所示，单击“Auto Detect”按钮，Base Addr栏后显示“OK”，即可进行下一步骤。

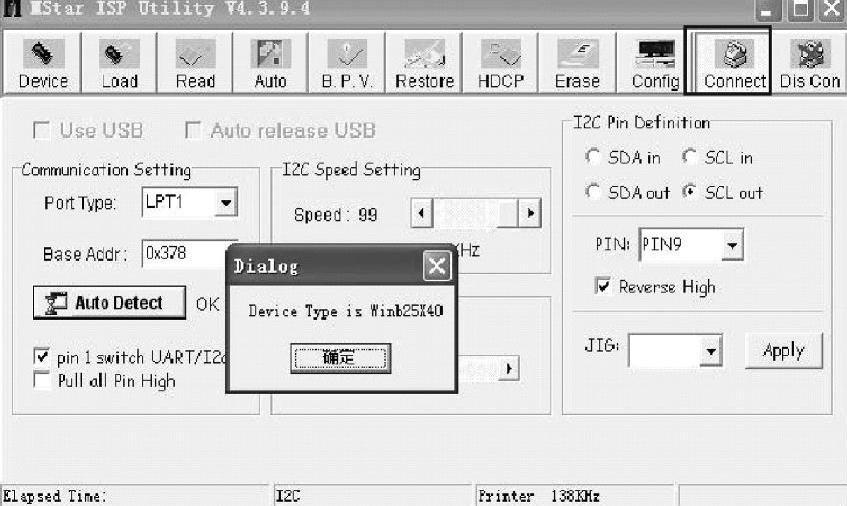

4）单击“Connect”按钮，出现图1-31所示的提示，则表示连接成功。

图1-30

图1-31

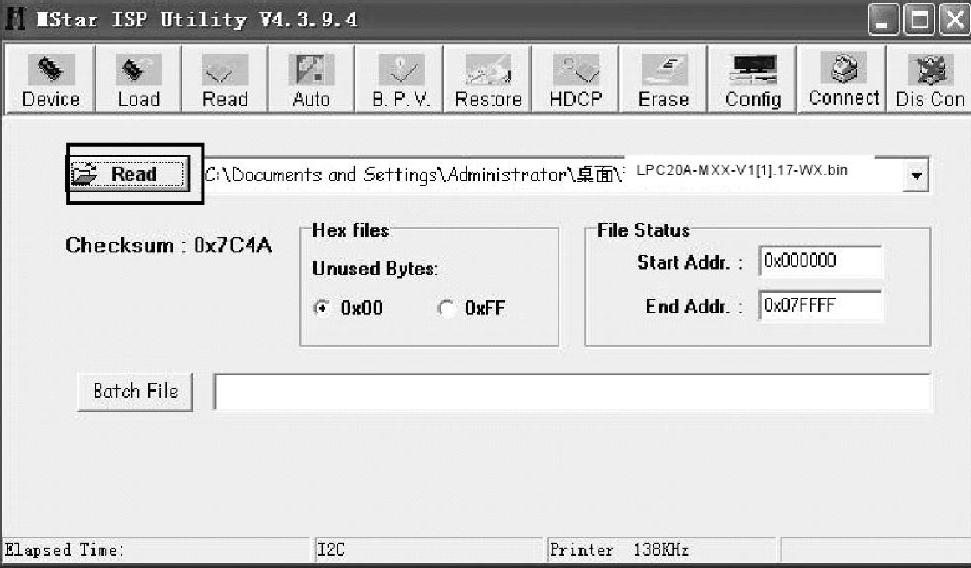

5）如图1-32所示，单击工具条中的“Read项”，单击“Read”加载软件，将软件加载到升级程序中。

图1-32
