【学习目标】

1）了解接触器联锁和双重联锁正、反转控制电路的工作原理。

2）掌握正、反转控制电路的安装和检修步骤及方法。

【任务描述】

完成对触器联锁和双重联锁正、反转控制电路的连接，并把握工艺要求；掌握正、反转控制电路的一般调试和改造方法。

【知识准备】

电动机的反转控制：将电动机的三相电源任意调换两相就能改变原来旋转磁场的方向，使电动机反转。

1.接触器联锁正、反转控制电路

图10-4所示为接触器联锁正、反转控制电路，其工作原理如下：

图10-4 接触器联锁正、反转控制电路

先合上电源开关QS。

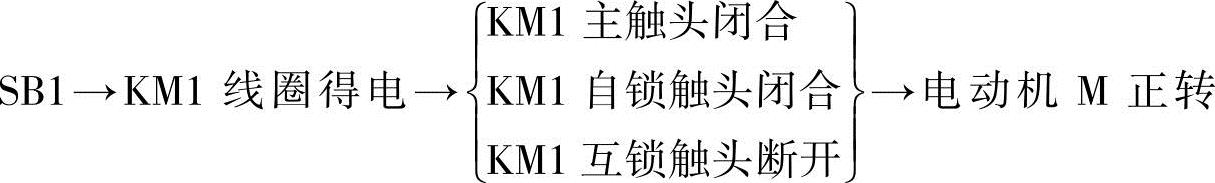

（1）正转控制 按下

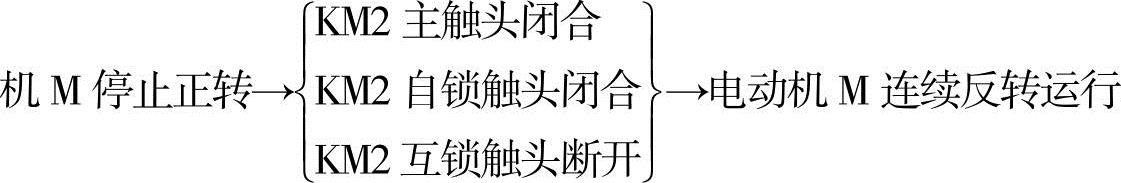

（2）反转控制 需要先停车，后进行反转起动。

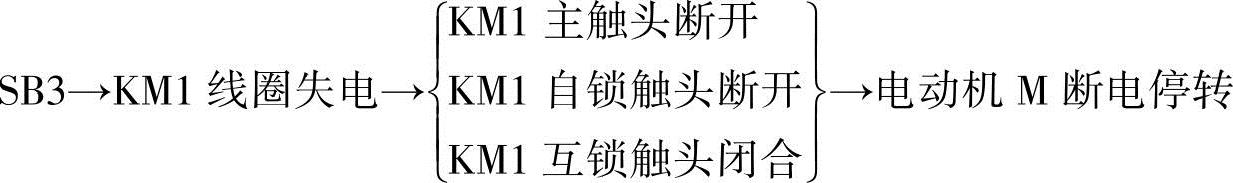

按下。

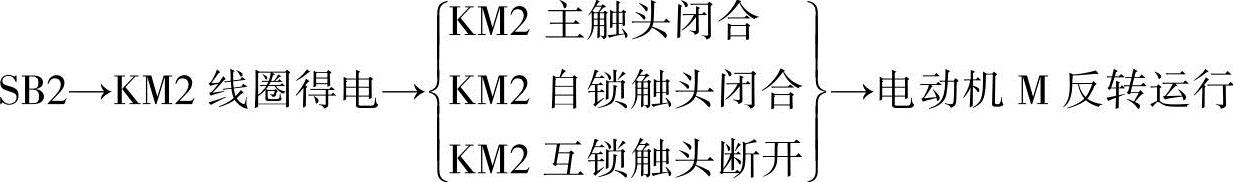

再按下。

互锁是指将正、反转接触器的常闭触头串联在对方线圈的电路中，使其不能同时动作，形成相互制约关系的控制。

2.按钮、接触器双重联锁正、反转控制电路

图10-5所示为按钮、接触器双重联锁正、反转控制电路，其工作原理如下：

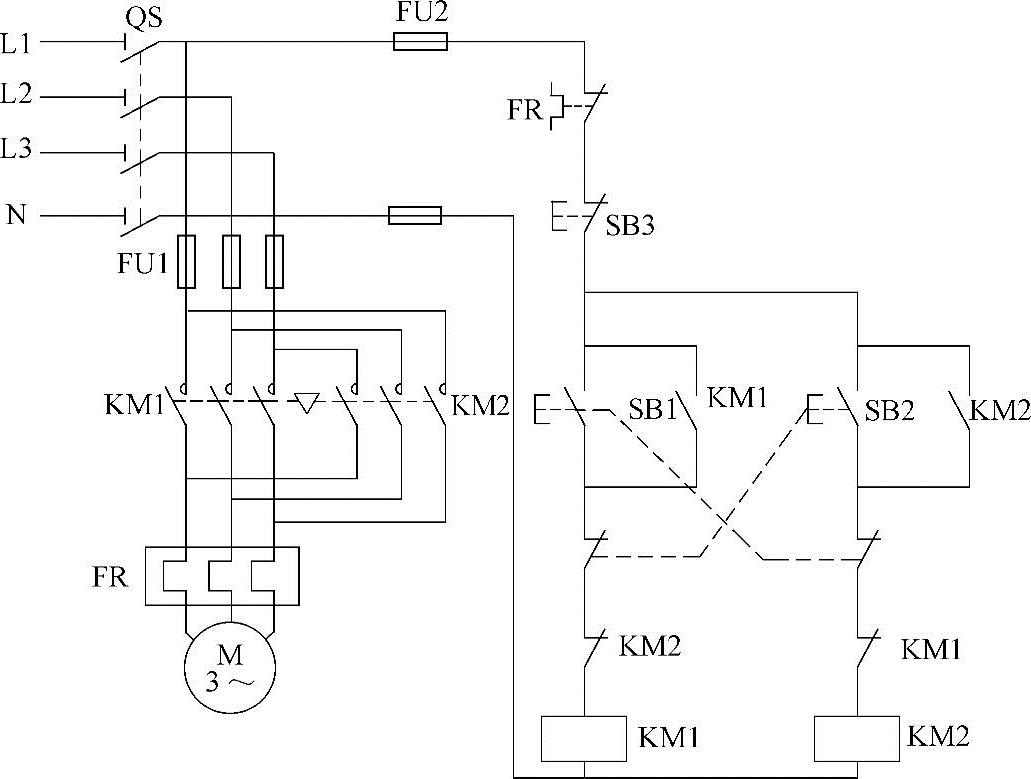

图10-5 按钮、接触器双重联锁正、反转控制电路

先合上电源开关QS。

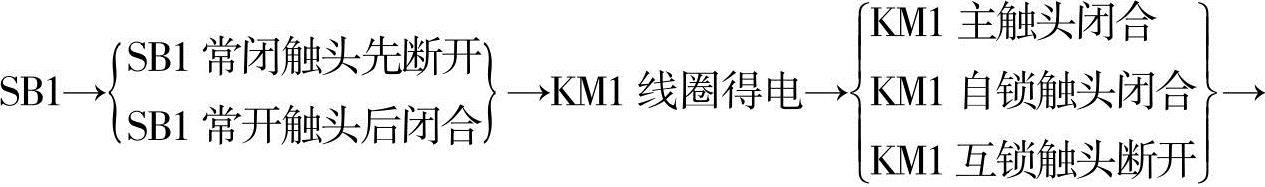

（1）正转控制 按下

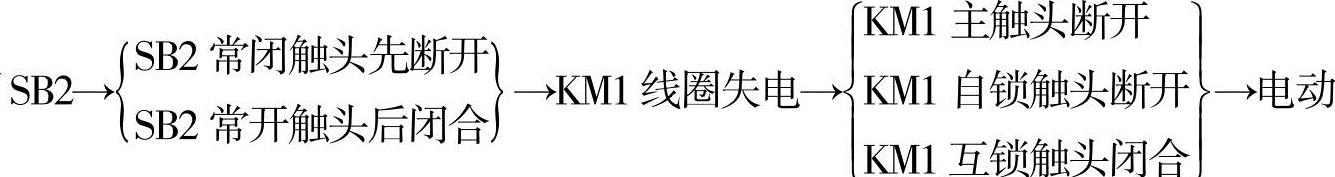

（2）反转控制 按下。

（3）停止控制 按下SB3→KM1（或KM2）线圈失电→各触头复位→电动机M停转。

【任务实施】

一、设备和工具准备(www.daowen.com)

1）工具：螺钉旋具、电工钳、剥线钳、尖嘴钳、测电笔等。

2）仪表：万用表1只。

3）器材：选用亚龙YL-WXD系列实训台、三相异步电动机1台。任务训练所需器材见表10-3。

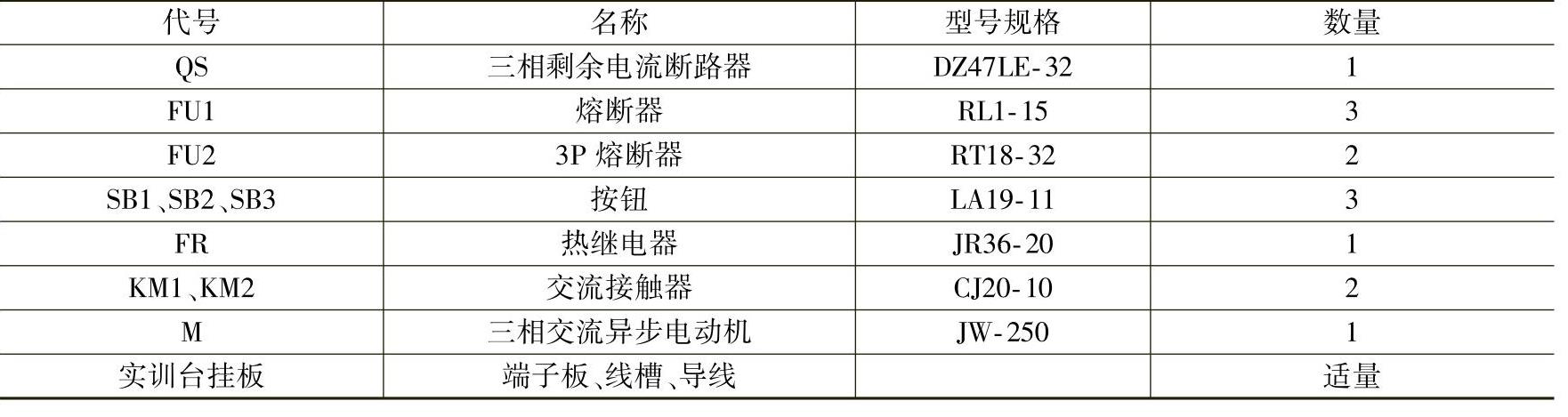

表10-3 任务训练所需器材

二、实施步骤

图10-6所示为按钮、接触器双重联锁正、反转控制电路的实物连接示意图。

1.安装和接线要求

1）首先根据接触器联锁正、转控制电路的电路图进行读图分析，然后开始接线。

2）先连接开关和熔断器之间的线路，接着连接熔断器FU1与接触器KM1、KM2的一边主触头，KM1、KM2的另一边主触头与热继电器FR连接，FR的输出端连到三相异步交流电动机的输入端，最后把三相剩余电流断路器跟L1、L2、L3相连，主电路连接完毕。

3）控制电路从三相剩余电流断路器引出，由FU2开始依次往后连接。接线时要确定好电器元件之间测量所需的长度，截取适当长度的导线，同时去除两端的绝缘层，套上线管，然后再将导线接入接线端子。

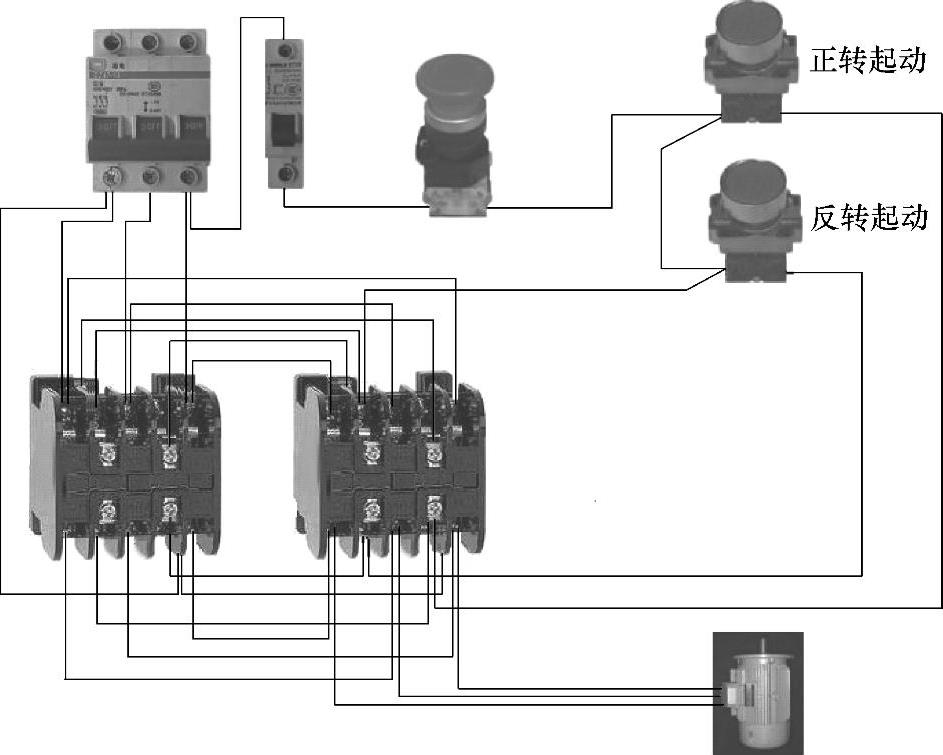

图10-6 按钮、接触器双重联锁正、反转控制电路的实物连接

2.检查

1）首先检查有无绝缘层压入接线端子，再检查裸露的导线线芯是否超过规定长度，最后检查所有导线与接线端子的接触情况。

2）用万用表R×10挡检查线路通断。取控制电路的两只熔断器为测量点，先检查有无短路。然后按下起动按钮，万用表指示的电阻值为接触器电磁线圈的直流电阻，表示控制电路在按下起动按钮时接通，松开起动按钮，万用表指示回到“∞”位置。

3.通电试车

1）在认真执行安全操作规程的前提下试车。

2）要认真观察通电试车的现象，依照电路图使电动机实现连续正转运行、连续反转运行和停止等全部动作。

4.线路改造

（1）在接触器联锁正、反转控制电路的线路连接完成和功能实现后，在原来的基础上进行改造，把它改装成为按钮、接触器双重联锁正、反转控制电路，并按以上各步骤依次完成。

（2）观察双重联锁正、反转控制电路，分析其电器元件动作顺序和电动机的运转等现象和接触器联锁正、反转控制电路有何异同点。

三、任务评价标准

质量检查内容考核和评分标准见表10-4。

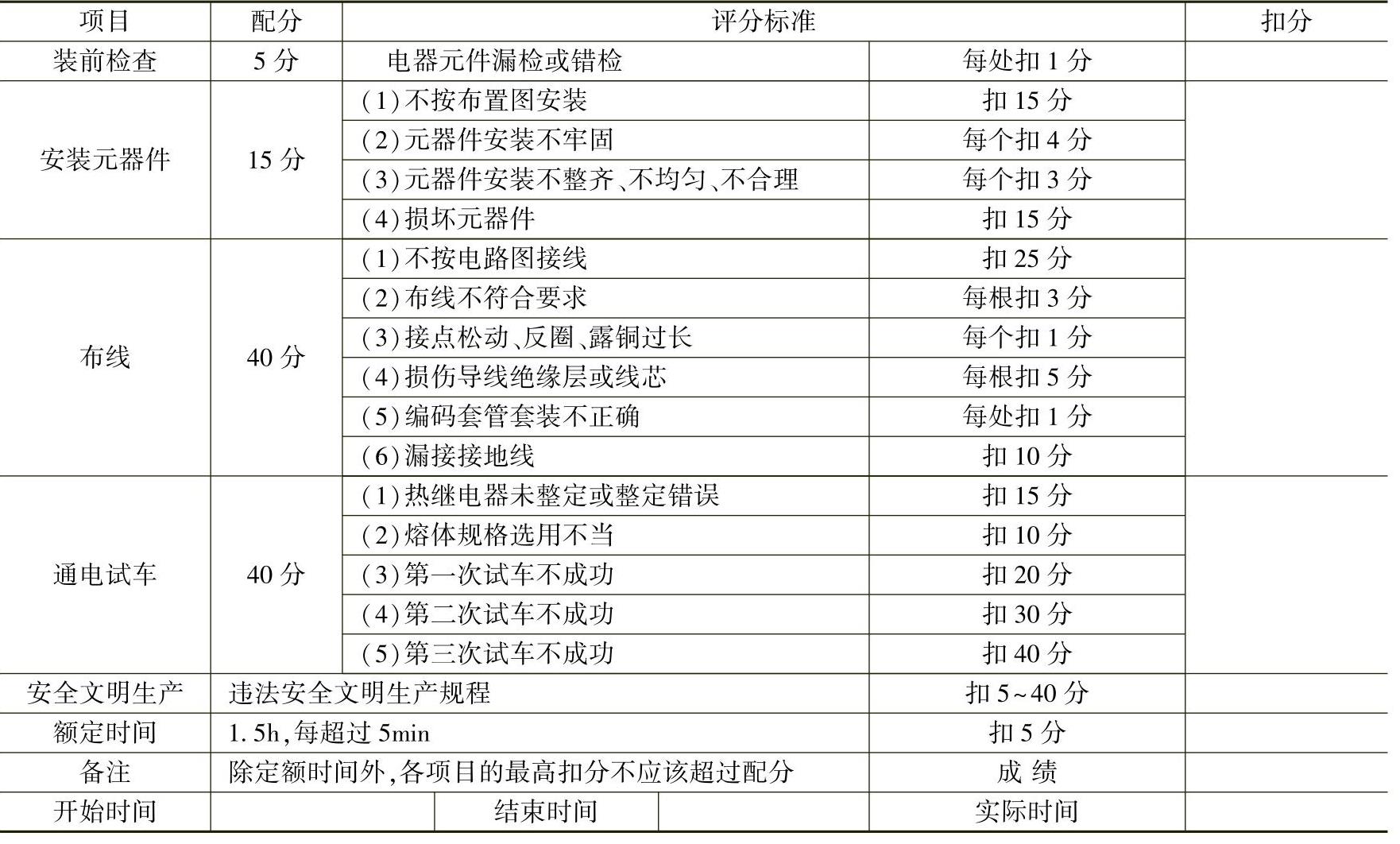

表10-4 质量检查内容考核和评分标准
