【学习目标】

1)了解点动和长动控制电路的工作原理。

2)掌握点动和长动控制电路的一般安装步骤和工艺要求,并正确安装控制电路。

【任务描述】

完成对点动和长动控制电路的连接,并把握工艺要求;掌握点动和长动控制电路的一般

调试方法。

【知识准备】

电动机的起动:电动机通电源后,从静止状态开始运转,然后升速达到稳定的运行转速的过程。

直接起动(全电压起动):直接把额定电压加在电动机的定子绕组上,使电动机起动运转。

一、电动机单向运转控制电路

1.点动控制电路

图10-1所示为点动控制电路,其工作原理如下:


图10-1 点动控制电路

先合上电源开关QS。

起动过程:按下按钮SB→接触器KM线圈得电→KM主触头闭合→电动机M通电运转。

停止过程:松开按钮SB→接触器KM线圈失电→KM主触头断开→电动机M断电停转。

2.长动控制电路

图10-2所示为长动控制电路,其工作原理如下:

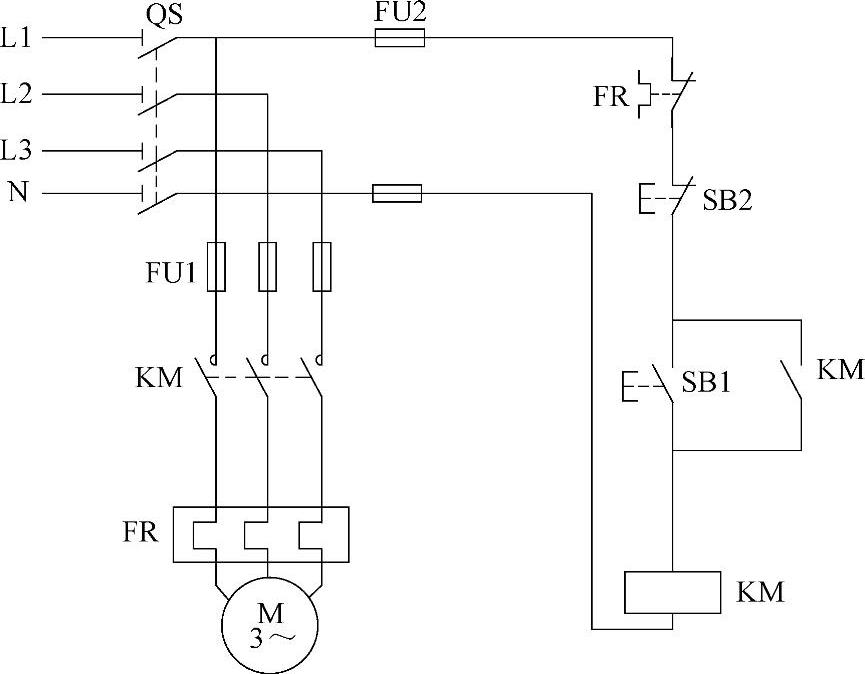

图10-2 长动控制电路

先合上电源开关QS。

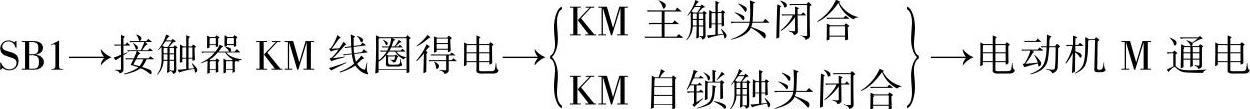

用接触器的辅助触头来保护自身线圈通电的环节叫做“自锁”。

【任务实施】

一、设备和工具准备

1)工具:螺钉旋具、电工钳、剥线钳、尖嘴钳、测电笔等。

2)仪表:万用表1只。

3)器材:选用亚龙YL-WXD系列实训台、三相异步电动机1台。任务训练所需器材见表10-1。

表10-1 任务训练所需器材(www.daowen.com)


(续)


二、实施步骤

图10-3所示为长动控制电路的实物连接示意图

1.布线和工艺要求

1)布线通道要尽可能少,同路并行导线按主电路和控制电路分类集中,单层密排,紧贴安装面布线。

2)同一平面的导线应该高低一致或前后一致,不能交叉。当遇到非交叉不可的情况时,该导线在端子上引出时要水平架空跨越,且必须走线合理。

3)布线应做到横平竖直,分布均匀合理,变换走向时应垂直转向。

4)布线时要注意不要损伤线芯和导线的绝缘体。

5)布线时要从上至下、从左至右依次连接。简单电路时,先接主电路,后接控制电路;复杂电路时,先接控制电路后接主电路。

6)导线与接线端子连接时,不得压绝缘层,不露铜线过长。

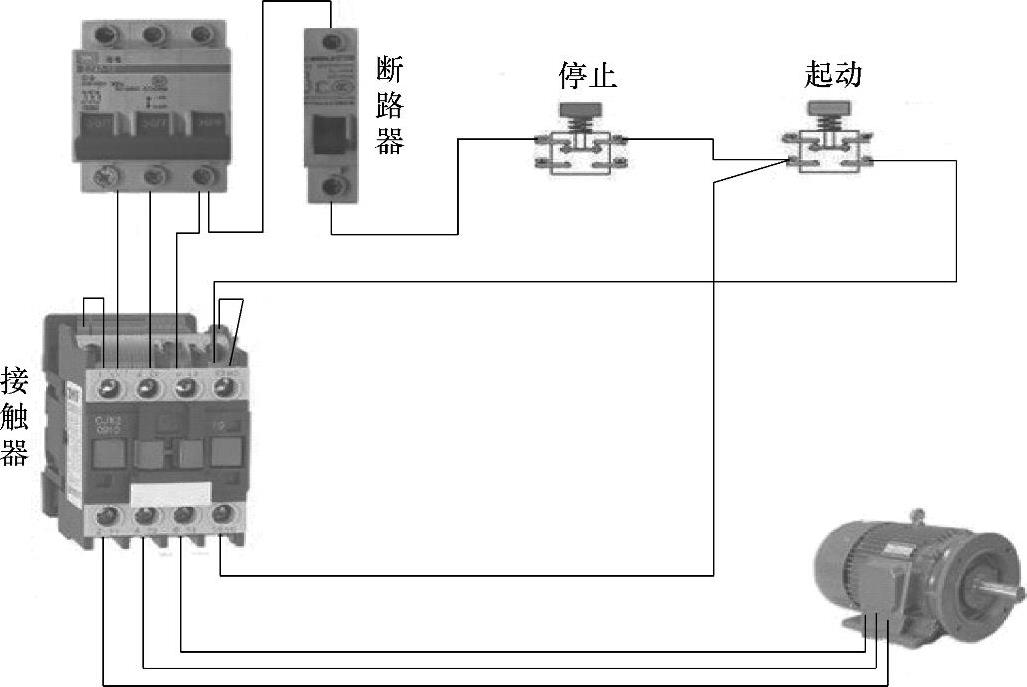

图10-3 长动控制电路的实物连接

2.检查

1)按照电路图从电源端开始,逐段核对接线及接线端子处线号是否正确,有无漏接或接错之处。

2)检查导线的接点是否符合要求,压接是否牢固。同时注意接点的接触是否良好,以避免带负载运转时产生的闪弧现象。

3)用万用表检查线路的通、断情况。

3.通电试车

1)为保证人身安全,在通电试车前要认真执行安全操作规程,并征得指导老师的同意。

2)通电后,观察电源指示灯是否亮起,接触器等电器元件情况是否正常,电动机运转是否正常,有无卡阻和异常噪声。若发现异常现象,要及时停车检查故障。

3)检查并分析线路的功能,直到全部都能实现为止。

4.线路改造

1)在点动控制电路的线路连接完成和功能实现后,可在原来的基础上进行改造,把它连接成长动控制电路,并按以上各步骤依次完成。

2)观察长动控制电路,分析其电器元件动作顺序和电动机的运转等现象有何异同点。

三、任务评价标准

质量检查内容考核和评分标准见表10-2。

表10-2 质量检查内容考核和评分标准
