【学习目标】

1）掌握方向控制回路的组成及工作原理。

2）了解液压系统的分析方法，并培养方向控制回路的组建能力。

【任务描述】

学会选用正确的液压元件组建回路，并进行调试。

【知识准备】

方向控制回路在液压系统中的作用是控制执行元件的起动、停止或改变运动方向。常用

的方向控制回路一般包括换向回路和锁紧回路两种。

一、换向回路

换向回路的作用是改变执行元件的运动方向，保证换向迅速、准确、平稳。

1.用二位三通换向阀控制的换向回路

如图3-1所示，二位三通换向阀位于左位时，油液进入液压缸左腔，活塞在油压作用下向右运动；二位三通换向阀处于右位时，左腔中的油液经二位三通换向阀回油口流回油箱，活塞靠弹簧力返回。该回路换向时冲击较大，适用于运动件惯性不大的液压系统。

图3-1 二位三通换向阀控制的换向回路

2.用二位四通换向阀控制的换向回路

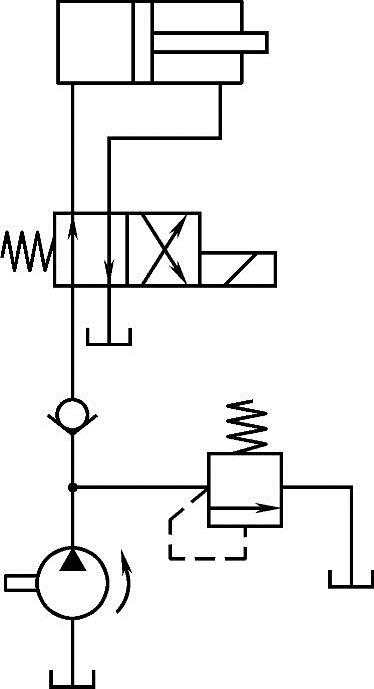

如图3-2所示，当电磁铁断电时，换向阀处于左位，油液进入液压缸的左腔推动活塞向右运动，右腔的油液经换向阀回油口流回油箱；当电磁铁通电时，换向阀处于右位，油液进入液压缸的右腔推动活塞向左移动，左腔的油液经换向阀回油口流回油箱。这种回路是通过换向阀电磁铁的通断电来控制液压缸中活塞左右移动的。

二、锁紧回路

锁紧回路的作用是使执行元件能在任意位置上停留，且停留后即使有外力作用也不会改变位置，保证锁紧可靠、迅速、平稳、持久。

1.用O型或M型中位机能换向阀控制的锁紧回路

如图3-3所示，当1YA、2YA电磁铁都断电时，阀芯处于中间位置，液压缸的两个油口被封闭。由于液压缸的有杆腔和无杆腔都充满了油液，所以左、右两个方向的外力都不能使活塞移动，活塞双向锁紧。这种锁紧回路结构简单，但由于密封性较差，存在泄漏，所以锁紧效果不佳。

图3-2 二位四通换向阀控制的换向回路

图3-3 O型中位机能换向阀控制的锁紧回路

2.液控单向阀控制的锁紧回路

如图3-4所示，当换向阀处于左位时，压力油经液控单向阀1进入液压缸左腔，同时压力油也进入液控单向阀2的控制油口K，打开液控单向阀2，液压缸右腔的回油可经液控单向阀2及换向阀流回油箱，活塞向右运动。当换向阀处于右位时，同理。液控单向阀的阀座一般为锥阀式结构，密封性好，泄漏极少，这种回路广泛用于工程机械、起重运输机械等有锁紧要求的场合。

图3-4 液控单向阀控制的锁紧回路

1、2—液控单向阀

【任务实施】(www.daowen.com)

一、设备和工具准备

1）实验用液压元件。

2）工具：内六角扳手2套、固定扳手、螺钉旋具、钳子等。

3）辅料：铜棒、棉纱、煤油等。

二、实施步骤

图3-5所示为方向控制回路实物连接图。

图3-5 方向控制回路实物连接图

1.安装

1）回路的安装过程中必须关闭液压动力系统和电源。

2）根据图样的要求，选用合适的液压元件来搭建液压方向控制回路。

3）所有的元器件必须安全地安装在侧板或支架上。

4）连接全部液压元件，包括所有的阀门、元器件、管路、自动开关和快速接头。

5）连接电缆，并检查确认所有的元器件和回路连接是否妥当和安全。

6）先打开电源，再打开液压动力系统。

7）调试元件并测试回路，并注意不要超过最大允许压力值。

2.拆卸

1）首先关闭液压动力系统，然后关闭电源，并观察压力表的读数是否为零。

2）拆卸回路前，确保压力元件中的压力能完全释放。所有接头必须在系统零压力下拆卸。

3）首先拆除电气连接线，再依次拆下各段油管，最后在试验台上拆下各液压元件，并归类放入指定位置。

4）在拆卸过程中，要注意保护液压元件不被损坏。

三、任务评价

填写方向控制回路的组建任务评价表（表3-1）。

表3-1 方向控制回路的组建任务评价表

（续）

注：评价等级用字母表示，A：90～100分；B：80～89分；C：70～79分；D：60～69分；E：低于60分。
