液压传动系统:工作原理、组成元件及优势

【学习目标】

1)了解液压传动系统的工作原理、运行特点和使用范围。

2)了解液压传动系统的组成元件和工作介质的主要物理性质。

【任务描述】

了解液压传动系统的基本知识。

【知识准备】

设备控制技术是对生产现场中所使用的各种设备进行控制,从而使设备按照规定的加工与制造工艺要求完成相应动作的技术。它包括机械传动、液压传动、气压传动和电气控制及其控制等实用技术。

一、液压传动的应用、特点和发展

液压传动是以液压油为工作介质,把原动机的机械能先转化为工作介质的压力能,再由受压油液来进行运动和动力传递的一种传动方式。

1.应用

液压传动在交通运输机械、起重机械、矿山机械、建筑机械、钢铁冶金与钻探机械、农业机械、各种加工机械、轻工业机械、机械手机器人、飞行器、舰艇等装备和行业中都有广泛的应用。

2.特点

1)液压传动的工作压力比较高,因此容易获得较大的力或力矩

2)容易实现直线往复运动、旋转运动和摆动,运动比较平稳,冲击小。

3)在输出功率相同的条件下,液压装置体积小、质量小、结构紧凑、惯性小。

4)可方便地实现无极调速,调速范围较大,一般可达2000∶1。

5)液压系统易于实现安全保护,相比机械传动等操作更加简单、省力,可提高机械加工的生产率和产品质量。

6)液压传动依靠液压油来工作,其本身具有润滑效果,可以延长元件的使用寿命。

7)液压传动不如电气控制方便,液压元件的制造工艺和维修工艺要求比较高。

3.发展

随着工业的发展,液压传动不断朝着高速化、节能化、高效率、低能耗、集成化、高精密化,以及与电子技术相结合的综合控制的方向发展。常见的液压设备如图1-1所示。

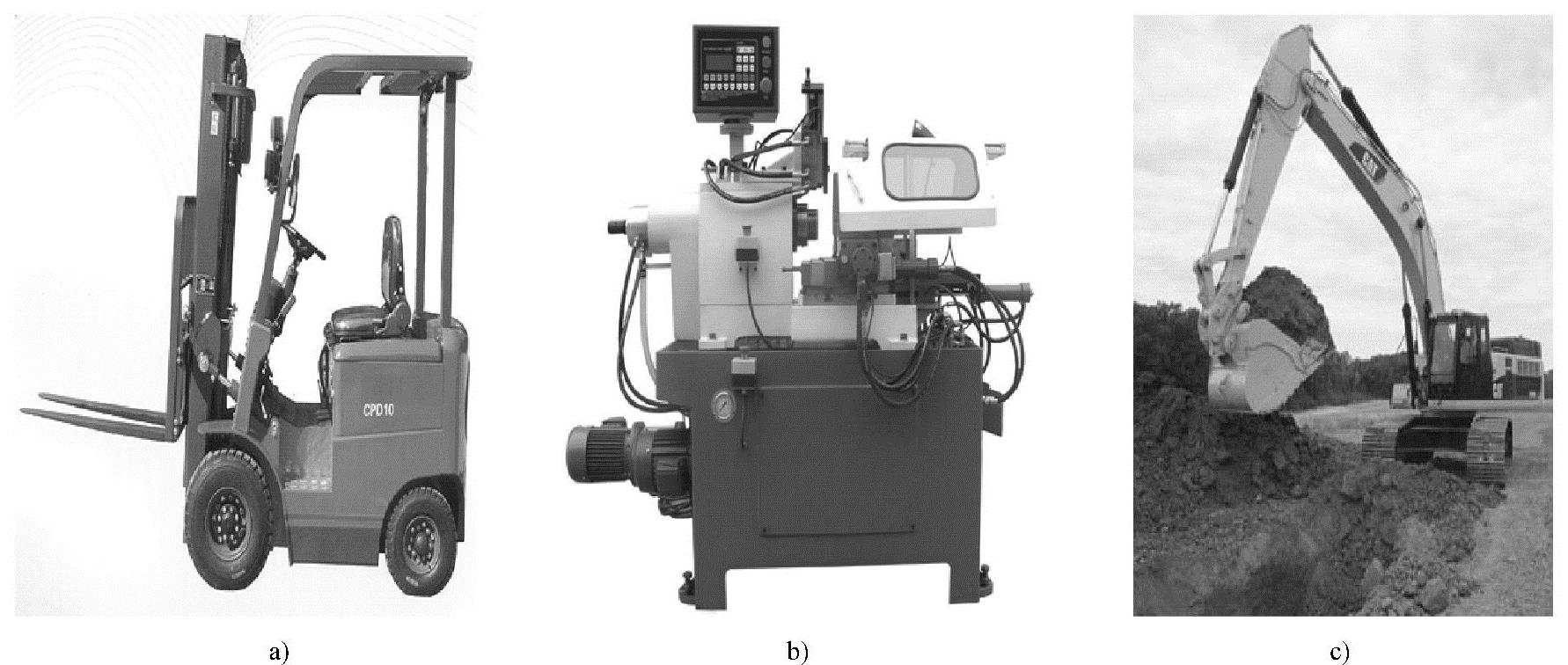

图1-1 常见的液压设备

a)叉车 b)液压车床 c)挖掘机

二、液压传动系统的组成

液压传动系统主要由以下几部分组成。

1.动力元件

组成:液压泵

作用:把机械能转换成压力能,用以推动执行元件运动。(www.daowen.com)

2.执行元件

组成:直线运动的液压缸、回转运动的液压马达

作用:把液体的压力能转换成机械能。

3.控制元件

组成:方向阀、压力阀、流量阀等。

作用:对液压系统中流体的压力、流量和流动方向进行控制和调节。

4.辅助元件

组成:油箱、过滤器、蓄能器、油管、接头、压力表、密封件等。

作用:对工作介质进行储存、过滤、输送、密封等。

5.工作介质

组成:液压油。

作用:对液压系统进行能量传递、防腐、防锈和冷却等。

三、液压传动的工作介质

液压传动的工作介质是液压油。

1.密度ρ


式中 m——液体的质量(kg);

ρ——密度,即单位体积的液体质量(kg/m3);

V——液体的体积(m3)。

2.可压缩性

液体受压力作用而发生体积变化的性质。

3.黏性和黏度

(1)液体的黏性液体在流动时产生内摩擦力的特性。

(2)液体的黏度液体黏性的大小可用黏度来衡量。

1)动力黏度:表示液体黏性的内摩擦因数(也称绝对黏度),用μ表示。

2)运动黏度:动力黏度μ与其密度ρ的比值,用ν表示。

3)相对黏度:是按一定的测量条件而定的(也称条件黏度)。

工程上常用运动黏度来表示液体的黏度。例如,L-H33号液压油是指这种油液在40℃时的运动黏度的平均值为32mm2/s。液压油黏度对温度的变化十分敏感,温度升高,黏度下降。
