盒是指体积小的容器,如牙膏、肥皂、药品、文教用品和各种食品盒。大部分包装盒都用纸板制成,用于销售包装,有时装瓶、装袋后再装盒,或装小盒后再装较大的盒。多数盒装物品在市场和零售商店里可直接陈列于货架上。
(一)装盒工艺过程
1.半自动装盒方法
用手工将产品装入盒中,其余工序,如取盒坯、打印、撑开、封底封盖等都由机器来完成。有的产品需要装入说明书,如药品和化学用品等也用手工放入,如图4-12所示。

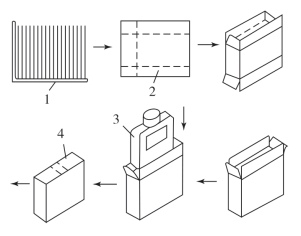

图4-12 半自动装盒过程
1-托架;2-盒坯;3-产品;4-封盖
2.全自动装盒方法
全自动装盒除了手工向盒坯贮存架内放置盒坯外,其余工序均由机械完成,装盒效率很高,适合于单一品种产品的大批量装盒,如牙膏、香皂、药品等。
(二)裹包技术
裹包是用较薄的柔性材料将产品或经过原包装的固体产品全部或大部分包起来的方法。
裹包的类型较多,适用性广,既适用于个体包装,也适用于集合包装;既可用于销售包装,也可用于运输包装。典型的裹包工艺流程如图4-13所示。用于裹包的材料类型有很多,如纸、塑料薄膜、铝箔、复合薄膜等柔性材料都可作为裹包材料。
图4-13 纸箱裹包机工艺流程图
1-容器进口;2-容器分隔器;3-纸板进口;4-包装件成型装置
(图片来源:广州达意隆包装机械有限公司)
裹包还具有操作简单、包装成本低、使用和销售方便和应用广泛等特点,在包装领域内占有十分重要的地位,特别是在食品和日用品包装中尤为突出。
裹包技术按裹包形式可分为折叠式裹包、扭结式裹包和制袋充填封口一体化包装技术。
1.折叠式裹包方法
折叠式裹包的基本方法是从卷筒材料上切下一定长度的一段,或者预选切好材料堆积在储料架内。然后将材料裹在被包物品上,用搭接方式包成筒状,端部稍长于物品,再折叠两端并封紧。
根据产品的性质和形状、表面装饰和机械化操作的需要,可改变接缝的位置和开口端折叠的形式与方向,形成不同的裹包方式。
①单端折角式。如香烟商标纸的包装等,一端与物品相齐,另一端折成梯形或三角形的角,此法便于取出内装物。图4-14为单端折角裹包的一个例子。
图4-14 单端折角式裹包

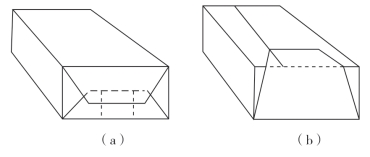

②两端折角式。如香烟的锡箔纸内包装,两端均向内折角,使物品包裹起来。此方法适于包装形状方正的物品,如方糖、纸盒、纸盘等(图4-15)。
图4-15 两端折角式裹包

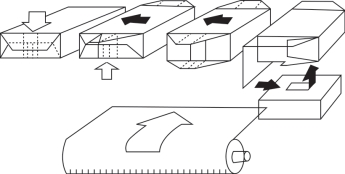

两端折角式裹包的工作过程如图4-16所示。
图4-16 两端折角式裹包工作过程
③端部对折式。如口香糖、片状巧克力等薄形物品包装,其内层铝箔采用端部对折折向底面的方式。
④单面折角式。把物品置于包装材料中心,其对称轴与包装材料对角线重合,包装材料朝同一方向折向物品,折角都在物品同一面上。适用于较薄的方形或长方形物品。(www.daowen.com)
⑤两端多折式。如卫生纸卷、晒图纸、圆饼干等圆柱状物品包装,先用包装材料裹包物品呈圆筒状,端部长出部分次第折向端面,一个压一个,或弯向内孔,或用标签封住两端。
⑥袋式裹包。常见于卧式袋成型封口机的包装产品,用于形状较规则的产品,如糖果、饼干、三明治等(图4-17)。
图4-17 袋式裹包
2.扭结式裹包方法
扭结式裹包就是用一定长度的包装材料将产品裹成圆筒形,搭接接缝不需要黏结或热封;然后将开口端的部分向规定方向扭转形成扭结(图4-18)。
图4-18 扭结式裹包
此法操作简单,易于实现手工操作或机器操作,扭结包装速度较快,每分钟可达数百粒至上千粒;而且便于拆开(即使2~3岁的幼儿也很容易将糖纸剥开);适用各种形状,如球形、圆柱形、方形、椭圆形等;其密封性较差。
扭结式裹包要求包装材料有一定的撕裂强度与可塑性,以防止扭断和回弹松开。
扭结形式有单端扭结和双端扭结两种。常用的是双端扭结,双扭结裹包的工作过程如图4-19所示,一种双扭结糖果包装机如图4-20所示。
图4-19 扭结式裹包过程

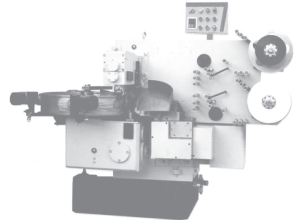

图4-20 一种扭结式糖果裹包机
(图片来源:温州瑞达机械有限公司)
单端扭结用得较少,有时用于高级糖果、棒糖和水果等。
3.制袋充填封口一体化包装技术
包装散粒体物料(粉、颗粒状等)时,常用制袋充填封口技术。它使用软塑包装材料。包装形式有扁平三边封、背封袋和四边封式(图4-21、图4-22、图4-23)、三角袋式、自立袋式(图4-24)等。

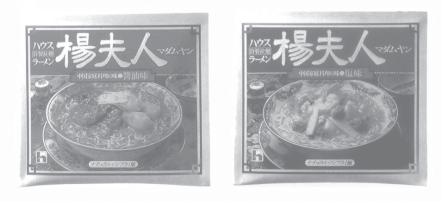

图4-21 三边封扁平袋
图4-22 背封扁平袋
图4-23 四边封扁平袋
图4-24 自立袋
此法易于实现机器操作,生产效率很高,制袋充填封口机工艺流程图如图4-25所示。
图4-25 制袋充填封口机工艺流程图
1-封顶工艺;2-充填器/喷嘴;3-促进充填装置;4-封底装置;5-拉出膜/高低辊;6-封角装置;7-针孔装置;8-封顶冷却装置
(图片来源:纽朗包装机械有限公司)
