图17-4为不同浓度下聚乙二醇/低共熔溶剂凝胶的红外光谱图。为了便于比较，图中还添加了低共熔溶剂(DES)和PEG的图谱。由图可知，红外吸收峰1474 cm－1为—CH3的平面摇摆振动的峰；红外峰1163 cm－1为C—N的反对称伸缩振动；1084 cm－1峰表示—CH 2的平面摇摆振动；955 cm－1峰是C==C==O的反对称伸缩振动峰；786 cm－1峰是C==O的非平面摇摆振动峰；528 cm－1表示C—H的弯曲转动峰。此外，在吸收峰3422 cm－1和3383 cm－1处，是—N—H2的反对称伸缩振动，属低共熔溶剂中只有尿素的—N—H 2的反对称弯曲振动和对称伸缩振动。从图中可以看出，聚乙二醇/低共熔溶剂凝胶的光谱图基本与低共熔溶剂相同，并没有发现新的振动峰。这说明低共熔溶剂的添加并没有破坏凝胶材料的分子结构，以及低共熔溶剂自身的分子结构。

另外，在图17-4中并未观察到PEG的吸收峰，但是并不代表PEG的消失。因为检测采用的是红外ATR技术。ATR光谱是一种表面检测技术，我们检测的聚乙二醇/低共熔溶剂凝胶体系，是以聚乙二醇的三维网状结构为骨架，低共熔溶剂在骨架中移动的体系。其中，低共熔溶剂在凝胶体系中可以自由地移动，且与PEG的分子链相互作用，在聚乙二醇的骨架周围总是存在低共熔溶剂，因此低共熔溶剂凝胶中并未检测到聚乙二醇。(www.daowen.com)

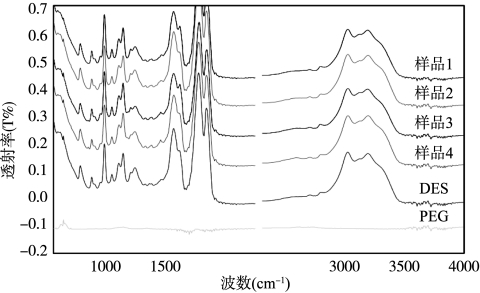

图17-4　不同质量比的PEG/ChCl－Urea凝胶的红外光谱图
