为了更深入地了解聚乙二醇/低共熔溶剂凝胶体系的物理结构，我们检测了400～4000 cm－1拉曼光谱，同时还检测了凝胶剂PEG－6000和氯化胆碱/尿素低共熔溶剂的拉曼光谱。图17-3为样品1，样品2，样品3，样品4，样品5的激光拉曼光谱图。

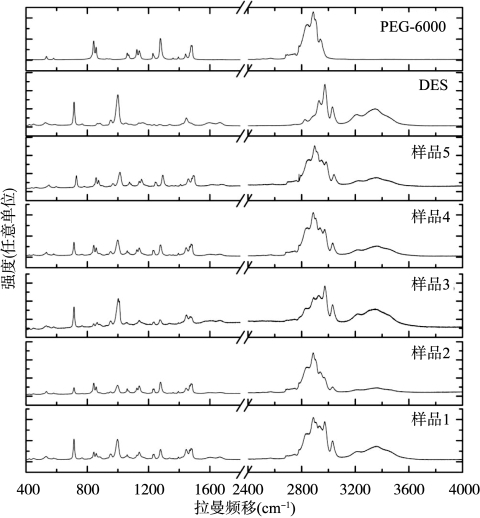

图17-3　不同质量比PEG/ChCl－Urea在400～4000 cm－1范围内的拉曼光谱图

由图17-3可知，凝胶样品的拉曼光谱图像是低共熔溶剂与聚乙二醇聚合物的谱图的叠加。其中3357 cm－1和3320 cm－1处的拉曼峰，归属于低共熔溶剂中尿素的—N—H2键的对称和反对称伸缩振动。除此之外，1403 cm－1、1366 cm－1是—CH2的摇摆和扭曲振动的拉曼峰；1276 cm－1、1229 cm－1、1221 cm－1峰是—CH2扭曲振动的拉曼峰；1148 cm－1峰是C—C伸缩振动和—CH2摇摆振动的拉曼峰；1132 cm－1峰是C—C和C==O伸缩振动的拉曼峰；1071 cm－1、1060 cm－1是C—O伸缩振动和—CH 2摇摆振动的拉曼峰；944 cm－1峰是—CH2扭曲振动的拉曼峰；938 cm－1峰是—CH 2扭曲振动的拉曼峰；864 cm－1、846 cm－1是分子骨架的振动；582 cm－1和533 cm－1是C==C==O的骨架振动拉曼峰。225 cm－1，278 cm－1，371 cm－1是分子骨架振动的拉曼峰。具体振动模式见表17-5。(www.daowen.com)

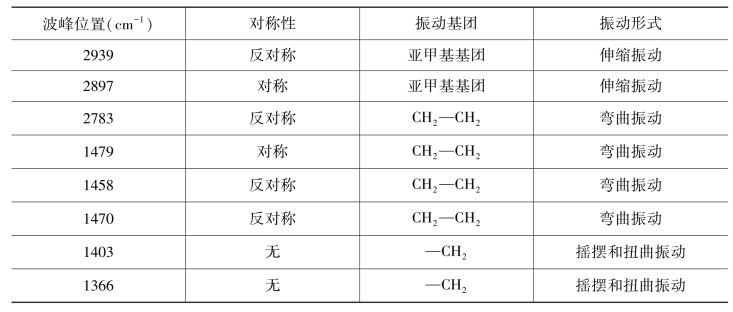

表17-5　PEG的几个拉曼振动峰数据

此外，在氯化胆碱和尿素形成低共熔溶剂时，低共熔溶剂中存在大量的氢键作用，这些氢键主要由单碱基中Cl－和尿素中N—H提供，氢键类型可能是N—H…O，N—H…Cl，O—H…N—H，H—O…H—O。由于这些氢键的存在，使拉曼振动峰C—N拉伸振动(1009 cm－1)向低波数的(波数为997 cm－1)偏移。随着聚乙二醇含量的增加，该拉曼峰逐渐向1009 cm－1峰偏移，这说明过多聚乙二醇的加入可能会破坏这种氢键的作用。在3357～3320 cm－1的范围内，对应—N—H 2的对称和反对称伸缩振动，存在波数范围3100～3600 cm－1内的3个峰，但并不明显。
