为了确定F127和F127/[Bmim][PF6]的等温结晶温度，使用TA Q100仪器进行了差示扫描量热(DSC)测量，温度设置在0～150℃的温度范围内，在氮气气氛下加热速率为5℃/min。每个样品的结晶度Xc的计算公式如下:

式中，Δ为F127晶体的熔化焓，188.9 J/g；ΔHm为F127在DSC加热过程中的熔化焓，ΔHc为F127在DSC加热过程中的晶化焓。

为了探究温度和离子液体对F127结晶行为的影响，我们测量了F127和F127/[Bmim][PF6]共混物在不同熔点和结晶温度下的成核和晶体生长。干燥的薄膜夹在两片覆盖玻璃之间，放在恒温热台上。恒温加热台被安装在偏光显微镜上。为了提高对比度和接收球晶的信号，在偏光显微镜中插入了一块波长为λ的波片。将薄样品在预定的熔点Tm(高于样品熔点)下加热30 min，然后将熔融膜以50℃/min的速度冷却到等温结晶温度Tc。所有样品的加热、冷却和等温过程的详细信息如表15-1所示。在加热和冷却过程中，在不同的熔点和等温温度下，每隔10 min记录样品的偏光显微图像。(www.daowen.com)

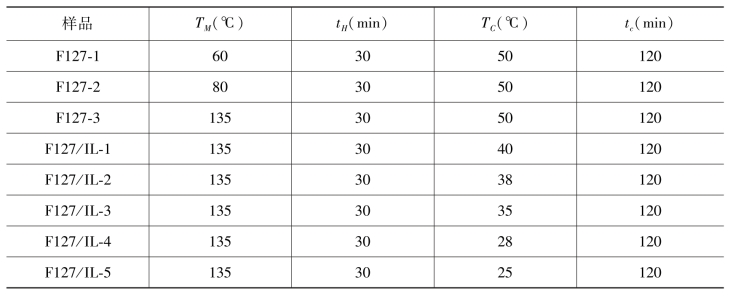

表15-1　实验过程和条件

　　注:F127/IL-1，F127/IL-2，F127/IL-3，F127/IL-4，F127/IL-5分别表示F127混合了10wt%，20wt%，30wt%，40wt%，50wt%的[Bmim][PF6]。

使用带有MCT探测器的Bruker 70 V对不同温度下加热的样品的红外光谱进行了测量。红外测量采用常规透射方式。为了研究F127和F127/[Bmim][PF6]原位FT-IR的结晶行为，将样品夹在两片KBr玻片之间，置于恒温热台。所有样品的加热、冷却和等温过程与上述偏光显微测量相同。在600～3500 cm－1的波数范围内得到测量光谱，每间隔10 min记录不同熔点和等温结晶温度下的光谱。
