PLGA-PEG-PLGA水溶胶的高压实验过程大致分为两部分，即高压下的温致过程和高压压致过程。实验具体过程如图14-5所示。

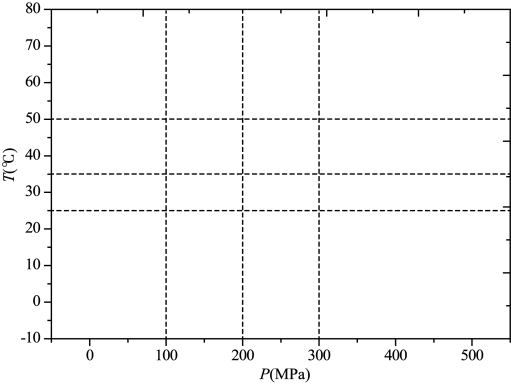

图14-5　PLGA-PEG-PLGA水溶胶的高压实验方案图

1.恒压温致过程(www.daowen.com)

常压下温致实验:①样品放入四窗口压腔内，然后将四窗口压腔导入荧光光谱光路。②然后打开加热制冷循环器，将温度降到5℃，保持此温度10 min。③测量此条件下的荧光光谱图，测量完后，将样品拿出拍照记录，如此算完成一次温度测量和记录。④此后，间隔5℃依次升温，每次达到温度并保持温度10 min后方测量拍照记录，最高升温到70℃。

高压下温致实验为分别加压至100 MPa、200 MPa和300 MPa压强下，然后升温。升温步骤与常压方法相同。实验过程中对样品在不同温度进行荧光光谱的检测，但是由于高压下不能取出样品，所以不做拍照处理。

2.高压压致过程

实验样品和装置方法与常压温致实验相同。首先将温度设置到预定值，待温度恒定后保持10 min。接着对样品施加压力，从0 MPa开始，间隔25 MPa加压一次，加压完保持环境时间依旧是10 min，然后测量这一压强下的荧光强度，最高加压至400 MPa。本次实验选取了25℃、35℃和50℃进行了压致实验，并对实验过程中不同压强下样品的荧光光谱进行了测量。
