将高压制备的PEG/[Emim][EtOSO3]＠BaTiO3凝胶进行交流阻抗分析测试，得到不同压强下样品的交流阻抗谱。图12-20为不同压强下制备的样品的交流阻抗谱。在高频区，样品都展现出一条直线，说明样品与电极的良好接触。在低频区，制备压强为0.1～200 MPa范围，阻抗谱展示为半圆弧；而当制备压强超过250 MPa时，半圆弧消失。压强能够降低凝胶的容抗特性。

由交流阻抗谱，可得样品的电导率。图12-21为不同制备压强下样品的电导率与制备压强的关系。随着制备压强的增加，凝胶电导率明显增加；在制备压强范围内，300 MPa压强时电导率最高。为了探索更高压强下电导率的变化趋势，我们将样品在1.0 GPa进行了制备，发现其电导率反而降低了。在0.1～1.0 GPa范围内，应该存在电导率的最大值，这再一次印证了离子液体凝胶在高压条件下存在极限电导率。

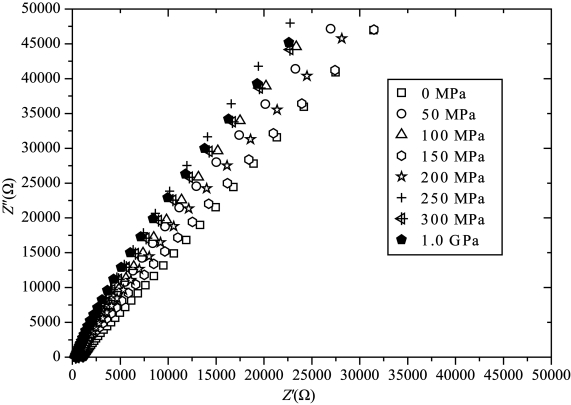

图12-20　不同处理压强下制备PEG/[Emim][EtOSO3]＠BaTiO3凝胶的交流阻抗谱(www.daowen.com)

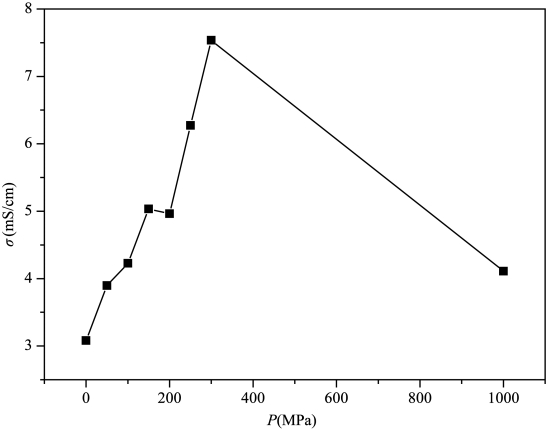

图12-21　不同制备压强下样品的电导率与制备压强的关系

这主要是高压对凝胶结构中凝胶剂的微观形貌进行了调控，在有限的压强下能够使凝胶剂形成利于离子传输的离子通道；但是，当压强超过极限值时，高压下制备的凝胶虽然具有较好凝胶网络结构，但是凝胶变得不稳定。由于内部凝胶应力的作用，凝胶网络结构受到了破坏，进而破坏了离子通道，聚合物离子液体凝胶的电导率降低。
