对不同掺杂浓度的PEG/[Emim][EtOSO3]＠BaTiO3凝胶进行了交流阻抗分析，如图12-16所示。经过掺杂的凝胶样品在高频部分都呈现出较好的离子传导性，为一条直线。但是在低频区域，掺杂浓度为1 wt%、3 wt%和4 wt%的样品出现了半圆弧，这可能是由于纳米BaTiO3在凝胶中有聚集，导致了凝胶网络中存在不均匀的介质颗粒，增大了凝胶的容抗特性。根据交流阻抗图谱，经过拟合和计算可得到样品的电导率(图12-17)。随着掺杂浓度的增加，PEG/[Emim][EtOSO3]＠BaTiO3凝胶的电导率明显增加，没有掺杂的凝胶的电导率约为1.0 mS/cm，掺杂浓度5 wt%时凝胶电导率增加到4.2 mS/cm，相对于未掺杂样品提高4倍多，这在凝胶材料改性方面是不常见的。

(www.daowen.com)

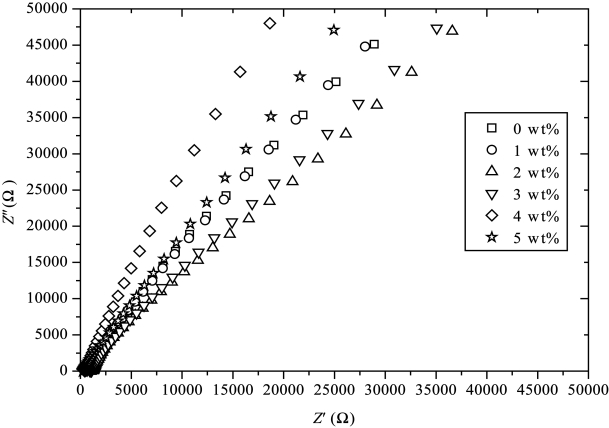

图12-16　不同掺杂浓度PEG/[Emim][EtOSO3]＠BaTiO3凝胶的交流阻抗谱

小结:纳米BaTiO3掺杂对PEG/[Emim][EtOSO3]凝胶具有积极的影响，纳米BaTiO3能够阻止PEG在凝胶中的结晶行为，影响凝胶中的凝胶网络结构，有利于形成较短的离子通道，提高了PEG/[Emim][EtOSO3]的电导率。
