通过对比不同掺杂浓度下PEG/[Emim][EtOSO3]＠BaTiO3凝胶的红外光谱图(图12-14)，随着纳米BaTiO3含量的增加，凝胶中的分子链段结构并没有出现明显的变化。在845 cm－1处为聚乙二醇的结晶特征吸收峰，对应聚乙二醇在凝胶中的结晶形态。从图12-14中我们可以看出，随着纳米BaTiO3掺杂量的增加，对聚乙二醇的结晶度影响不大。这说明纳米BaTiO3的添加，没有破坏PEG/[Emim][EtOSO3]凝胶中的化学键结构。

图12-15是不同掺杂浓度下PEG/[Emim][EtOSO3]凝胶的DSC曲线。随着掺杂浓度的增加，样品在升温过程中都表现出一个双融化过程。这个吸热过程对应着凝胶中PEG的熔化过程。且随着掺杂浓度的升高，熔化峰温度升高，说明凝胶的热稳定性增加。当掺杂浓度为5 wt%时，凝胶的热稳定性变差。除此之外，样品的双熔点现象说明PEG在凝胶结构中存在两种不同的结晶尺寸。随着掺杂浓度的增加，凝胶中结晶的小尺寸含量增加，这种凝胶中的凝聚态结构有利于形成较好的离子通道。

(www.daowen.com)

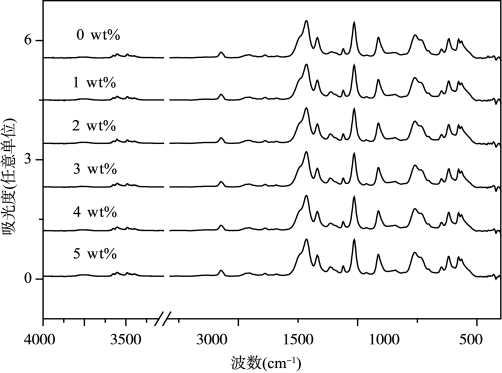

图12-14　不同掺杂浓度下PEG/[Emim][EtOSO3]＠BaTiO3凝胶的红外光谱图

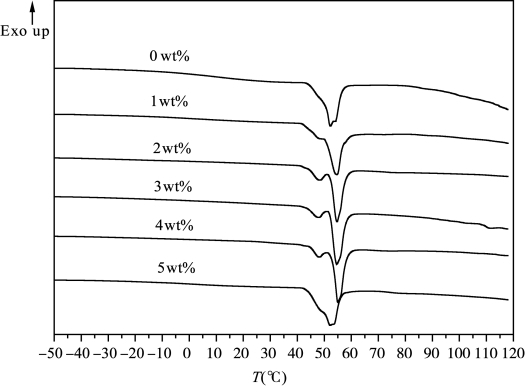

图12-15　不同BaTiO3掺杂浓度下PEG/[Emim][EtOSO3]凝胶的DSC曲线
