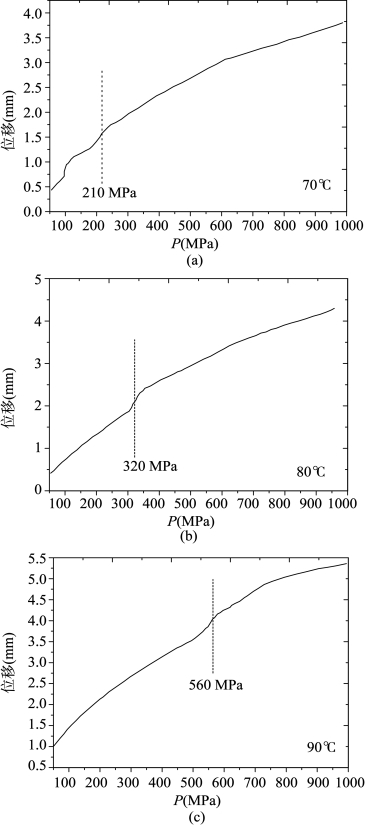

图12-2　PEG/[Emim][EtSO4]离子液体凝胶在70℃、80℃、90℃温度下加压过程中P-ΔV的对应关系

图12-2是PEG/[Emim][EtSO4]凝胶在不同的温度下P-ΔV的对应关系。从图中我们可以看出，70℃时，样品在210 MPa压强点附近有一个明显的拐点；80℃时，样品在320 MPa压强点附近有明显的拐点；90℃时，样品在560 MPa压强点附近有明显的拐点。这些拐点都是由于在加压过程中，初始溶胶样品发生了溶胶—凝胶的转变而导致样品的体积改变所致。因此，通过P-ΔV的对应关系图上的拐点可确定凝胶样品在一定温度下的压致相变点。

结合PEG/[Emim][EtSO4]凝胶在常压下的凝胶点，可绘制出该凝胶材料的高压相图，如图12-3所示。随着压强的升高，凝胶的凝胶—溶胶相变温度也相应地升高。通过离子液体凝胶的高压相图，可以确定凝胶在一定温度下的状态。凝胶点附近，凝胶材料的网络结构比较复杂，且极易受到外界环境的影响，也有利于得到一些新的结构。(www.daowen.com)

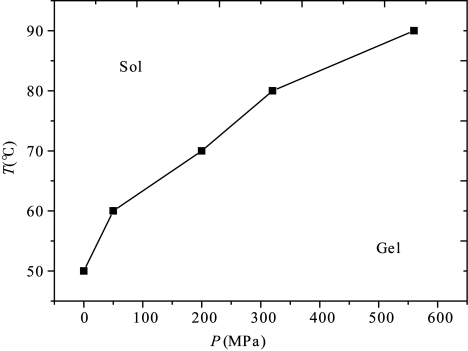

图12-3　PEG/[Emim][EtSO4]离子液体凝胶的高压相图

因此，高压相图是高压研究离子液体凝胶的基础，也为高压制备新型离子液体凝胶提供了理论支持和实验指导。同时，课题组搭建的高温高压下密度测量装置在研究物质相变方面是可行的，为物质压致相变研究提供了新的实验手段和方法，对于高压下软物质的研究具有重要意义。
