图11-5为不同压强下制备的PVDF-HFP和PVDF-HFP/[Bmim][BF4]凝胶的DSC曲线。为了便于对比热力学性质，将PVDF-HFP/[Bmim][BF4]凝胶与纯的PVDF-HFP进行了比较。从图中我们可以看出，纯聚合物PVDF-HFP在142℃时能够观察到明显的熔融相对应的吸热峰。而对于在0.2 MPa下制备的凝胶样品，其熔融温度(Tm)大概在109℃，明显低于纯PVDF-HFP，这可能是由于离子液体的增塑作用及其与聚合物主链的络合作用，降低了PVDF-HFP的热稳定性。图11-5中，在0.2 MPa、250 MPa、500 MPa和750 MPa压强下制备的样品的熔融峰的位置，随着压强的增加从109℃下降到104℃，这表明压强降低了PVDF-HFP/[Bmim][BF4]凝胶的凝胶—溶胶转变温度。这一结果可归因于高压下离子液体与聚合物之间相互作用的变化，高压改变了聚合物在离子液体中的结晶方式，这些影响将改变离子在凝胶中的凝胶点形式，进而影响离子液体凝胶的电化学性能。

(www.daowen.com)

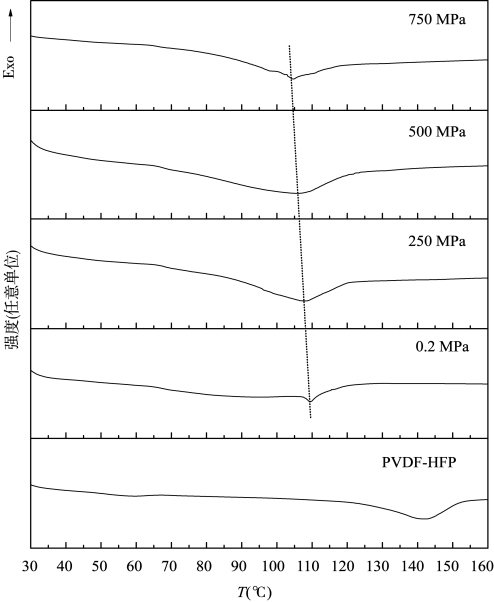

图11-5　不同压强下制备的PVDF-HFP和PVDF-HFP/[Bmim][BF4]凝胶材料的DSC曲线
