1.实验准备

用试管刷将试剂瓶和药匙用洗涤剂简要清洗干净之后，放入超声波清洗机中，超声清洗15 min后取出。多次用去离子水洗涤、烘干，直到烘干的瓶壁无杂质污垢后为止，然后再用无水酒精清洗一遍烘干备用。

2.样品初步制备

(1)取出烘干的试剂瓶和药匙，在电子天平上称取0.600 g PVDF-HFP置于洁净的试剂瓶中，然后用胶头滴管取足够量的丙酮试剂于试剂瓶中，套上保鲜膜，静置24 h，使固态PVDF-HFP在丙酮溶剂中充分溶解并溶胀完全。

(2)取出一个称量用的塑料瓶置于电子天平中央，称取2.400 g液态[Bmim][BF4]型离子液体，将称取的离子液体倒入装有溶胀PVDF-HFP溶胀完全的丙酮溶液中，放在磁力搅拌器上搅拌，使两种溶液混合均匀。

(3)打开装有均匀的混合溶液的试剂瓶的保鲜膜，静置24 h，使混合溶剂中的丙酮重新挥发。

(4)将丙酮挥发完全的凝胶放入真空干燥箱中，打开电源开关，设定温度为60℃，并抽真空至－0.06 MPa，在真空干燥箱中干燥24 h。期间要注意保持真空度，如果真空度下降就继续抽真空。24 h后，关闭加热开关，让其在真空条件下冷却至室温，得到未处理的离子液体凝胶样品。(www.daowen.com)

3.高压处理

用试管刷将铝盒(图11-2)用洗涤剂简要清洗干净之后，放入超声波清洗机里面，超声清洗15 min后取出。多次用去离子水洗涤、烘干，直到烘干的铝盒壁无杂质污垢后为止，然后再用无水酒精清洗一遍烘干备用。

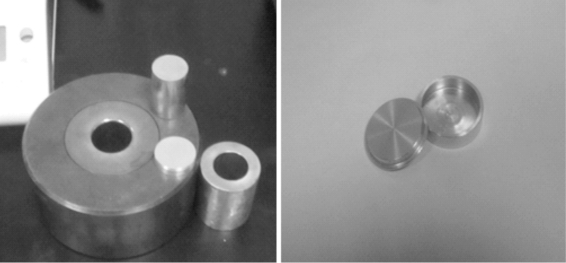

图11-2　活塞圆筒和铝盒

4.高压制备过程

将上述制备的常压离子液体凝胶样品放到真空干燥箱中，在真空度为－0.06 MPa的条件下，加热至60℃，然后开启放气阀，去除真空，迅速将加热后的样品用洁净的吸管转移到干净的铝盒中，放入两面顶压机装置中，加压。高压处理的样品是将压强分别加到250 MPa、500 MPa、750 MPa，对活塞圆筒装置加热，温度升至130℃后保温15 min，然后去掉加热装置，让其自然降温。降至室温后，卸压取出样品，即得到高压条件下的三种离子液体凝胶。为了方便与高压处理的样品进行对比，常压下处理的样品也在两面顶压机装置上加热，温度升至130℃后保温15 min，然后去掉加热装置，让其自然降温，这样制备出常压离子液体凝胶。
