图10-3为样品1和样品2的DSC曲线，从图中可以看出，样品1的熔点为56.2℃，样品2的熔点为53.9℃，很明显，加压处理后凝胶的熔点稍有降低。根据Thomson-Gibbs方程，聚合物的熔点与其晶片厚度相关，熔点越高说明晶片厚度越大。由此可以推断，高压使PEG/[Emim][EtSO4]凝胶中PEG晶片的厚度变薄。两个样品的熔化焓(熔融峰面积)也明显不同，它可用于表征材料的结晶度的大小。

图10-2　PEG/[Emim][EtSO4]凝胶的P-T SG相图及样品制备过程示意图(www.daowen.com)

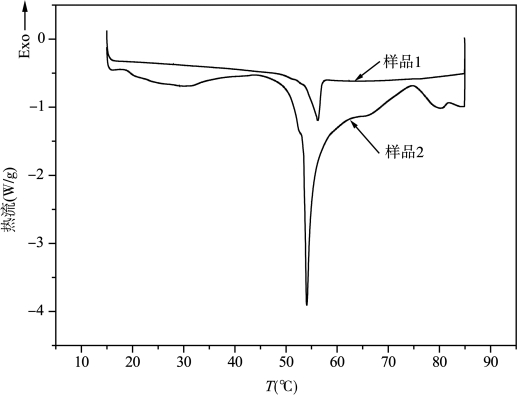

图10-3　常压样品1和高压样品2的DSC曲线

为了便于计算，我们将PEG完整结晶时的熔化焓取值为205 J/g。经计算可得到样品1和样品2的结晶度分别为11.4%和37.2%。显然，高压制备PEG/[Emim][EtSO4]凝胶的结晶度高于常压制备的样品。这些结果表明:高压能够改变凝胶剂在凝胶中的凝聚态方式，使凝胶结构变得更加有序或者结晶完整。另外，熔化峰的宽度(ΔTm＝T onset－T end)对应晶体尺寸的多样性。从图10-3中可以看出，样品2的熔化峰宽度大于样品1，说明相对常压样品1，高压制备的PEG/[Emim][EtSO4]凝胶中晶体尺寸更加不均匀。这些凝胶结构都为离子在凝胶中的传导提供了可能的通道。
