图10-1(a)为不同温度下荧光探针在PEG/[Emim][EtSO4]凝胶中的荧光衰减曲线和荧光寿命曲线。由图10-1(b)可知，在30～55℃温度范围内，随着温度的升高，荧光寿命几乎保持不变；但是，在55～60℃温度范围内，荧光寿命急剧减小；在60～75℃温度范围内，荧光寿命保持一个较小值，且几乎没有变化。这些结果表明PEG/[Emim][EtSO4]的溶胶—凝胶转变温度应该为55～60℃，并确定为56℃。显然，荧光寿命对PEG/[Emim][EtSO4]的溶胶—凝胶转变是非常敏感的。

通过以上方法，也可以获得PEG/[Emim][EtSO4]的荧光寿命与压强的关系，选择75℃为压缩温度。结果发现在250 MPa时，PEG/[Emim][EtSO4]凝胶的荧光寿命存在突变，并确定75℃时，PEG/[Emim][EtSO4]的溶胶—凝胶转变压强为250 MPa。

综上所述，我们可给出PEG/[Emim][EtSO4]的高压相图(图10-2)。从溶胶—凝胶平衡线可以看出，T SG随着P的增加而升高，说明高压能够增强凝胶相的热稳定性。(www.daowen.com)

在高压相图的基础上，两个PEG/[Emim][EtSO4]样品分别在上述活塞圆筒上进行制备。如图10-2所示，将样品加热至95℃(高于其凝胶温度65℃)，然后常压下自然降温，获得凝胶样品1；将样品加热至95℃，并保持5 min，然后缓慢加热至300 MPa，接着自然降温至室温，获得凝胶样品2。

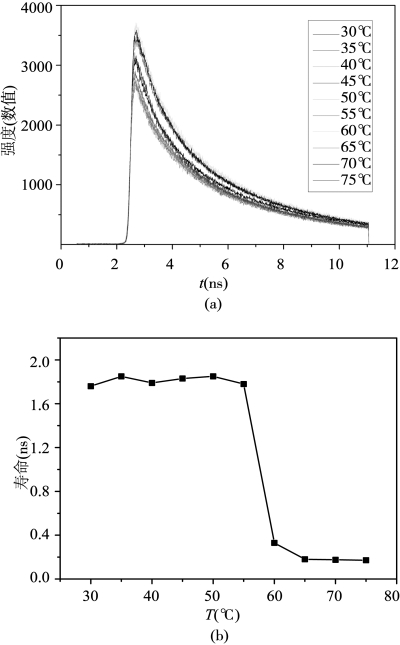

图10-1　(a)PEG/[Emim][EtSO4]凝胶的荧光衰减与温度的关系曲线和(b)常压下加热过程中PEG/[Emim][EtSO4]的荧光寿命与温度的变化曲线
