对于阿拉伯胶的高压熟化研究，本实验考虑了温度、压强和时间三个方面的影响。具体实验条件和过程如下所示。

(1)温度对阿拉伯胶熟化的影响。将铝盒(包含样品)置于活塞圆筒高压模具中，首先将样品预压至0.1 MPa，然后加热至40℃，60℃，80℃，100℃，并在每个温度下保持2 h；为了对比压强的影响，还进行了250 MPa的对照实验(实验条件见表9-1)。

表9-1　不同温度和压强条件下阿拉伯胶的平均相对分子质量检测结果

(2)阿拉伯胶熟化的时间效应。取原始的阿拉伯胶样品，将样品放置在铝盒中，然后置于活塞圆筒高压模具中。首先将样品预压至0.1 MPa，然后升温至100℃，在此温度下分别保持4 h、6 h、8 h、10 h、12 h，最后降温卸压，取出样品；同时，在压强为250 MPa下重复上述实验过程，获得高压下的对照实验(实验条件见表9-2)。(www.daowen.com)

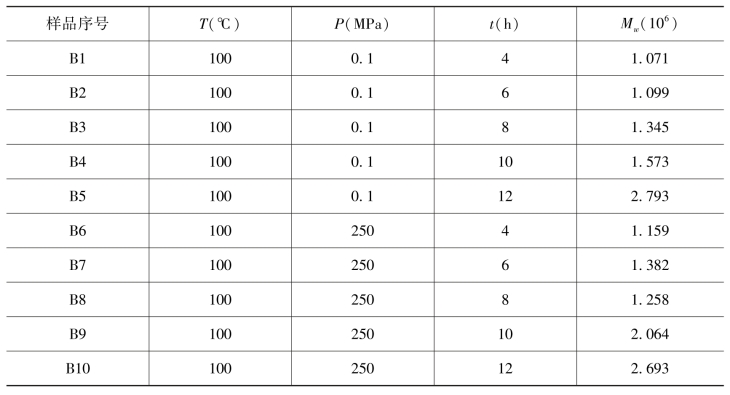

表9-2　不同时间和压强条件下阿拉伯胶的平均相对分子质量检测结果

(3)压强对阿拉伯胶熟化的影响。在上述实验的基础上，得出阿拉伯胶熟化的温度、时间条件。采用最优的温度和时间条件，考察不同压强条件对阿拉伯胶相对分子质量的影响。按照上述放置步骤将样品放置好，然后将样品分别加压至预定压强(0.1 MPa，250 MPa，500 MPa，750 MPa，1000 MPa)，并升温至100℃，在此温度和压强下保持12 h，最后降温、卸压，取出样品(实验条件见表9-3)。

表9-3　不同压强下阿拉伯胶的平均相对分子质量检测结果
