图5-3为PLLA样品在不同退火温度和压强下的WAXD图谱。从图中我们可以看出，退火压强为100 MPa时，退火温度为75℃的PLLA呈现出一个非晶的鼓包，没有发现锐利的衍射峰，说明在该退火温度和压强下PLLA没有发生结晶。随着退火温度由85℃增加至95℃，图谱中2θ＝16.5°和18.9°处能够看到明显的衍射峰。而退火温度在115～145℃范围内，PLLA在2θ＝16.7°和19.1°处出现了明显的衍射峰。Zhang和Duan等(2005)对两种衍射峰进行了区分，认为16.5°和18.9°的衍射峰属于α′晶PLLA，而16.7°和19.1°的衍射峰应该归属于α晶PLLA。

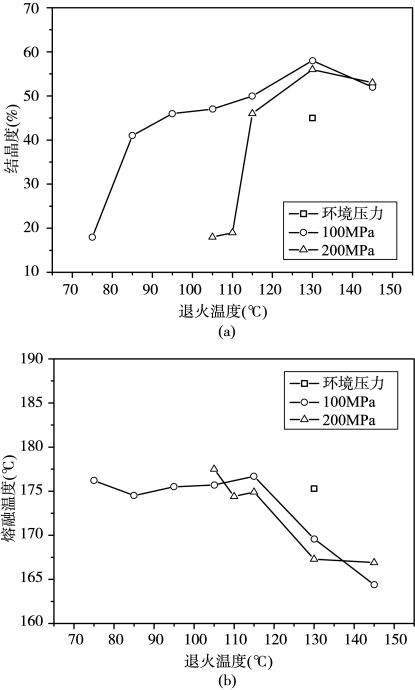

图5-2　PLLA的结晶度(Xc-DSC)和熔点(Tm)与退火温度的关系曲线

另外，图5-3的WAXD图谱还显示，100MPa下，一个弱的衍射峰2θ＝24.5°存在于退火温度为85～95℃的PLLA，而对于退火温度115～145℃的PLLA在22.4°有弱的衍射峰，它们分别归属于PLLA的α′晶和α晶。对于退火温度为105℃的PLLA，WAXD图谱显示2θ＝16.6°，19.0°，22.4°和24.5°四个明显的衍射峰，且主衍射峰介于16.5°～16.7°、18.9°～19.1°之间。这些都说明:在该退火条件下PLLA为α′晶和α晶的混合晶体。(www.daowen.com)

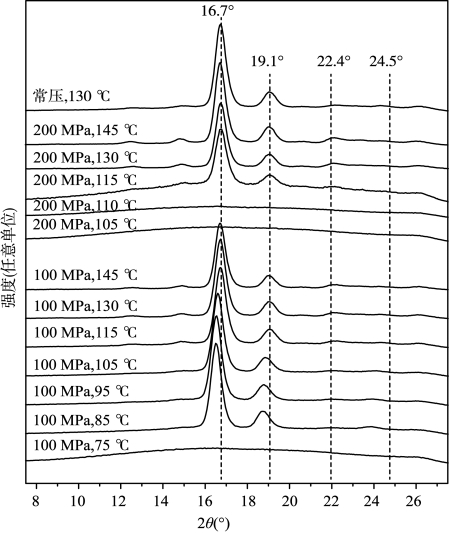

图5-3　PLLA样品在不同退火温度和压强下的WAXD图谱

PLLA在200 MPa下退火时，退火温度在105～110℃条件，WAXD图谱显示为一个大的漫反射的鼓包，未发现明显的衍射峰，表明在该条件下PLLA没有发生结晶现象。退火温度在115～145℃范围内，PLLA的WAXD显示在2θ＝16.7°和19.1°处有明显衍射峰，且在2θ＝22.4°还存在微弱的衍射峰，这说明在该退火温度下PLLA结晶为α晶。WAXD结果都表明，PLLA在105～110℃退火条件下为非晶态，在115～145℃范围内结晶为α晶，这些结果也与DSC的结果保持一致。
