单相电容起动式电动机中的离心开关由固定部分和旋转部分组成,固定部分安装在电动机的前端盖内侧;旋转部分安装在转子轴输出端,并随转子旋转。其工作原理如图4-19所示。图中,LS为离心开关,S为电源开关,当合上电源开关S后,离心开关LS闭合,将电容C串联于起动绕组中,电动机开始运转。当电动机达到一定转速时,因离心力的作用,LS断开,将起动绕组和电容C的串联电路断电,电动机由起动转换为正常运行状态。因此,在单相电容起动式电动机中,离心开关是一种完成电动机起动的重要部件。但离心开关为机械结构,触点动作慢,容易损坏,且维修和拆卸相当麻烦。下面介绍一种离心开关代换电路。
离心开关代换电路主要由干簧继电器、交流继电器、电源开关等构成,如图4-20所示。图中,干簧继电器的触点电流为100mA。交流继电器的线圈电压为220V,将干簧继电器和交流继电器K安置于原离心开关的位置。合上电源S后,干簧继电器触点闭合,接通交流继电器K线圈的供电电路,KM吸合,将起动绕组接通,电动机起动运转。随着电动机转速的提高,电路电流下降,当电路电流接近电动机额定工作电流时,干簧继电器触点释放,交流继电器K断电释放,断开起动绕组,电动机正常运转,完成了一次起动任务。

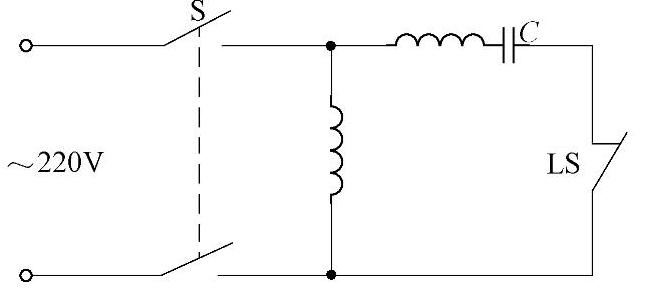

图4-19 单相电容起动式电动机电路原理图(www.daowen.com)

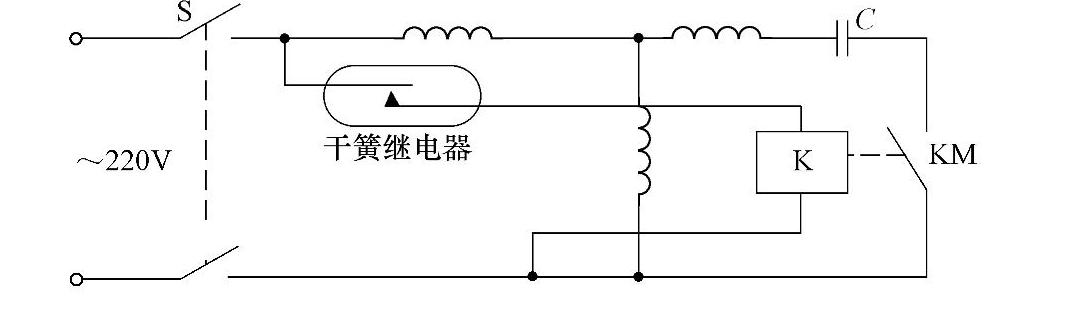

图4-20 离心开关代换电路
