如何确定单绕组双速电动机的同名端?

单绕组双速电动机由于有不同的变极方法,其联结方式通常有2978-7-111-30265-0-Chapter04-16.jpg/978-7-111-30265-0-Chapter04-17.jpg、2978-7-111-30265-0-Chapter04-18.jpg/△、2978-7-111-30265-0-Chapter04-19.jpg/2978-7-111-30265-0-Chapter04-20.jpg三种,有6个或9个引出线端。在实际维修中,首先应弄清它的联结方式,然后再确定引出线的相属,判别同名端。

1.2978-7-111-30265-0-Chapter04-21.jpg/978-7-111-30265-0-Chapter04-22.jpg联结方式同名端的判别方法

2978-7-111-30265-0-Chapter04-23.jpg/978-7-111-30265-0-Chapter04-24.jpg联结方式绕组连接及引出线如图4-15所示,绕组共6根引出线,调速时为2978-7-111-30265-0-Chapter04-25.jpg接法,低速时为978-7-111-30265-0-Chapter04-26.jpg接法。其同名端的判别方法应先确定引出线的相属,再判别同名端。方法如下:

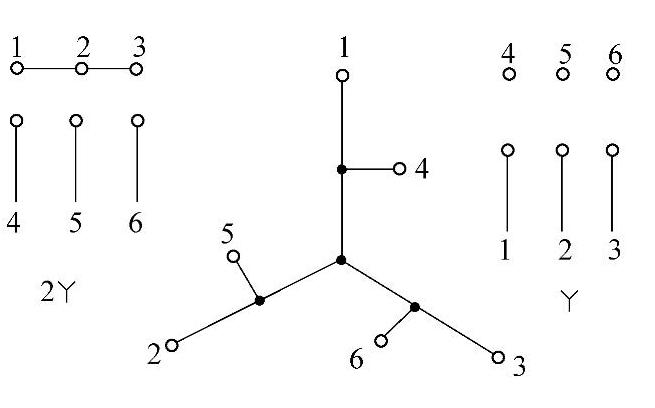

图4-15 2978-7-111-30265-0-Chapter04-28.jpg/978-7-111-30265-0-Chapter04-29.jpg联结方式绕组连接及引出线

(1)确定引出线的相属

采用电阻法进行判别。将6根引出线的任一线编号为1,用万用表测量1与其他出线端的直流电阻,阻值最小者为同相引线,编号为4。同理,可确定另两相绕组的引出线端。

(2)判别同名端

将6根引出线分为两组。1号为假定的引出线,并以1与4为基础,用万用表测量其他出线端的电阻。如果其中两个电阻最大且基本相等,则这3个引出线端是三相绕组的同名端,其余3个绕组引出线端为另一组的同名端。

2.2978-7-111-30265-0-Chapter04-30.jpg/△接线方式同名端的判别方法

2978-7-111-30265-0-Chapter04-31.jpg/△接线方式绕组连接及引出线如图4-16所示。绕组共有6根引出线,调速时为2978-7-111-30265-0-Chapter04-32.jpg接法,低速时为△接法。其同名端的判别,可以通过电阻法进行判别,可以通过电阻法进行判别,方法如下:(www.daowen.com)

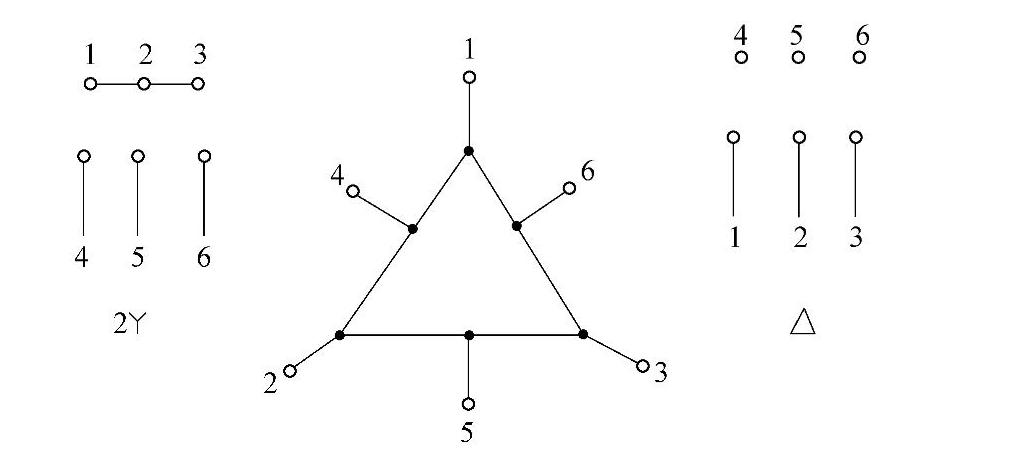

图4-16 2978-7-111-30265-0-Chapter04-34.jpg/△联结方式绕组连接及引出线

将6根引出线中的任意一根编号为1,用万用表测量1与其他引出线的直流电阻。阻值最小的两根引出线端便是与之相邻并属于另一挡速度的出线端4、6。分别以4、6为基础,用同样的方法找出相邻的出线端2、3,余下的就是5,这样1、2、3与4、5、6便分别属于两档速度的出线端。以△形联结通电,如果能正常运转,则判断1、2、3为低速档出线端,4、5、6为调速档出线端。

3.2978-7-111-30265-0-Chapter04-35.jpg/2978-7-111-30265-0-Chapter04-36.jpg联结方式同名端判别方法

2978-7-111-30265-0-Chapter04-37.jpg/2978-7-111-30265-0-Chapter04-38.jpg接线方式绕组引出线如图4-17所示,每相绕组分成独立的两组,其中一组在内部接成978-7-111-30265-0-Chapter04-39.jpg形。引出线端为1、4、7,另一组相应的引出线端为2、5、8及3、6、9。其同名端可采用直流感应法进行判别。方法如下:

采用3V直流电及一个开关,按照如图4-18所示进行连接。即通过开关S将独立绕组的第一相接头接电池正极,第一相尾端接电池负极。用万用表毫安档分别检测978-7-111-30265-0-Chapter04-40.jpg形绕组的3个出线端。合上开关S表针应指示正值,否则应对调两表笔再试。找出978-7-111-30265-0-Chapter04-41.jpg形绕组三次测试中两次显示正极性的端子及电池正极相接的独立相绕组的端子,这两个端子就是同相的同名端。同理,按照此方法也就可以找出另两相的同名端。


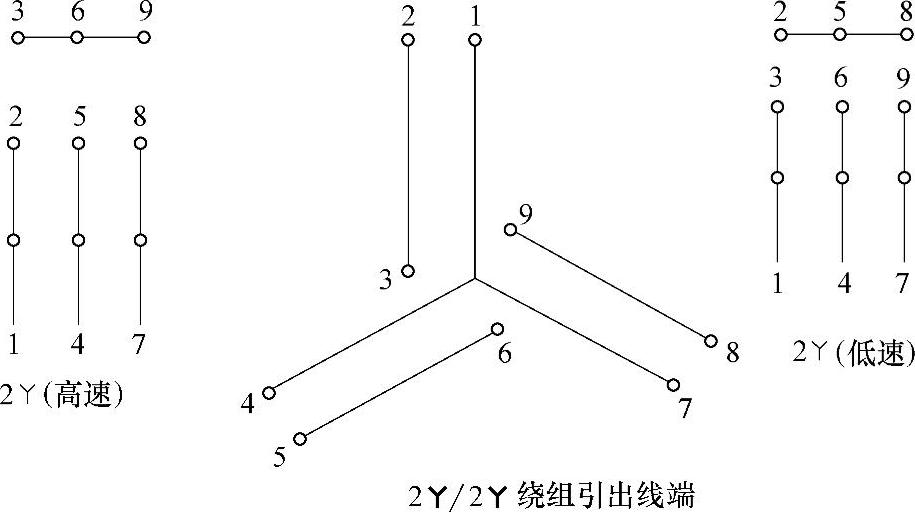

图4-17 2978-7-111-30265-0-Chapter04-43.jpg/2978-7-111-30265-0-Chapter04-44.jpg接线方式绕组引出线

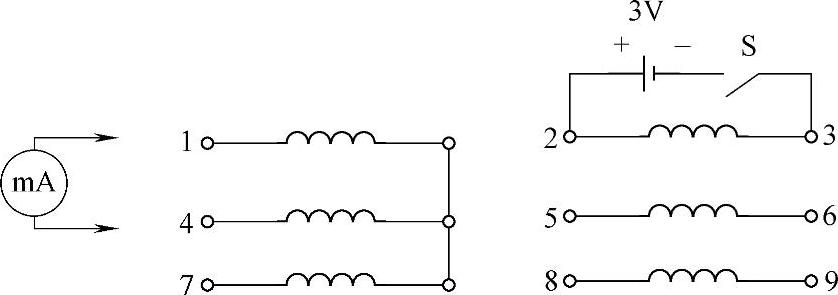

图4-18 同名端判别方法
