如何将三相小功率电动机改成单相运行?

时间:2023-07-01 理论教育 版权反馈
【摘要】:但在实际维修中,若单相电动机损坏,又找不到同型号的电动机更换,可选用功率比较合适的三相异步电动机采用移相法进行改制代换。方法如下:1.三相异步电动机改作单相运行的条件结构基本相同所选用代换的三相异步电动机外形结构、体积与原单相电动机应基本相同,以便于安装。

如何将三相小功率电动机改成单相运行?

三相电动机的定子绕组由对称的三相绕组组成,而单相电动机的定子则由主绕组(工作绕组)和副绕组(起动绕组)组成,两者在结构上有着很大的区别。但在实际维修中,若单相电动机损坏,又找不到同型号的电动机更换,可选用功率比较合适的三相异步电动机采用移相法进行改制代换。方法如下:

1.三相异步电动机改作单相运行的条件

(1)结构基本相同

所选用代换的三相异步电动机外形结构、体积与原单相电动机应基本相同,以便于安装。

(2)质量可靠

用作改制的三相电动机其质量、性能应良好。改制前,可用绝缘电阻表测量各绕组对外壳绝缘电阻,正常时,各相绕组对地电阻值均应为无穷大,否则不能使用。

2.电容的选配

三相小功率异步电动机改作单相运行时,应选配合适的电容。常用小功率异步电动机采用三角形联结、星形联结方式应选配电容的容量如表4-1。

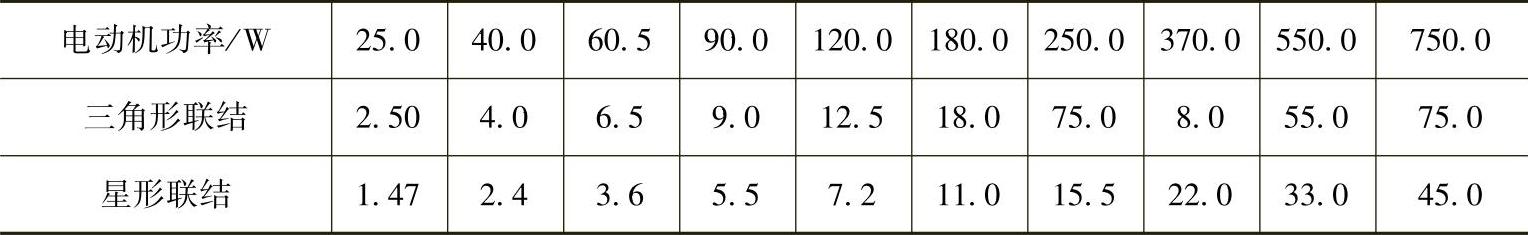

表4-1 三相小功率异步电动机改作单相运行时选配电容的容量 (单位μF)


3.连接方式

(1)按三角形联结方式

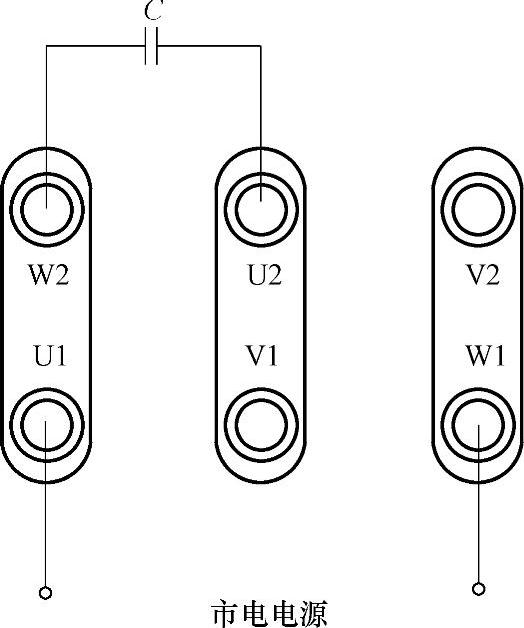

按三角形联结方式如图4-13所示。将电容接在绕组的W2和U2两端,将220V交流电源线接到U1和W1两端。通电运行,若电动机反转,可将W1、U1的电源线改接到W1、V1,即可改变电动机旋转方向。

(2)按星形联结方式

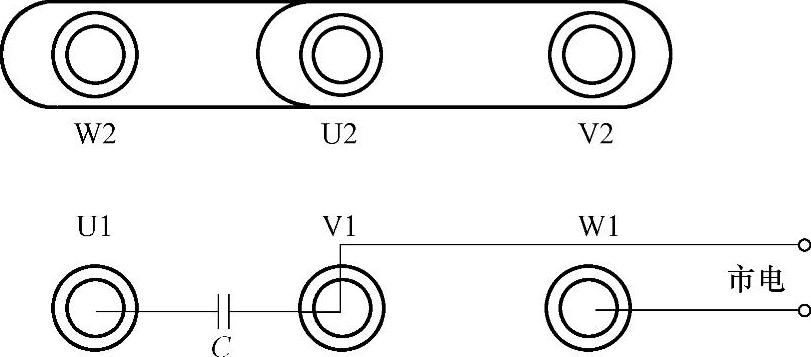

按星形联结方式如图4-14所示。将电容接在绕组的U1和V1两端,将220V交流电源线接到V1和W1两端。通电试机,若电动机反转,可将V1的电源线改接到U1,即可改变电动机的旋转方向。


图4-13 三角形联结方式


图4-14 星形联结方式
