电动机控制电路是通过电路中元件的动作控制电动机正转或反转，来带动作业机械工作的。因此，在检修完成后，应对控制电路的接线进行仔细检查，确认无误后才能通电试机。

对电动机控制电路的检查，通常是对照原理图，从电源端逐段核对端子接线，以排除错接、漏接。这种方法不但很麻烦，而且对于较复杂的电路，还容易出错。下面介绍一种采用万用表测量电路的电阻的方法，以判断所接电路是否正确以及电气元件的是否正常。

如图4-6所示是一种以交流接触器连锁控制的电动机正反转控制电路。其控制原理及电路连接是否正确、控制元件动作是否良好的快速判断方法如下。

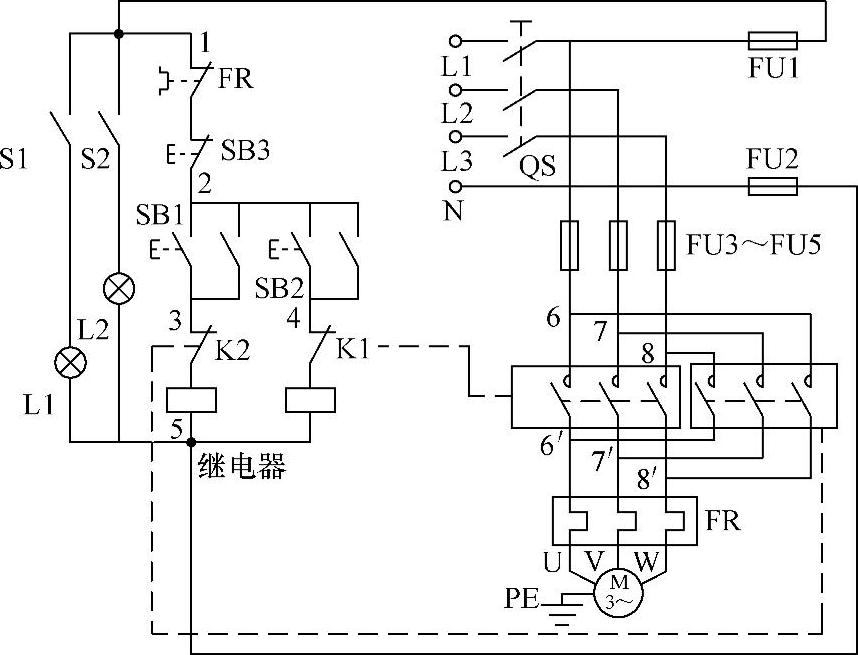

图4-6 交流接触器连锁控制的电动机正反转控制电路

1.控制电路工作原理

1）合上电源开关QS，按下SB1按钮，交流接触器K1线圈得电，K1常闭触点断开对K2互锁；K1主触点闭合（电动机正转）；K1常开触点闭合（自锁，L1亮）。

2）按下SB3按钮，交流接触器K1线圈失电，主触点断开，电动机失电，各个辅助触点复位。

按下SB2按钮，交流接触器K2线圈得电，K2常闭触点断开对K1互锁；K2主触点闭合（电动机反转）；K2常开触点闭合（自锁，L2亮）。

3）按下SB3按钮、系统断电停机。

2.控制电路检查

在理解控制电路工作原理的基础上，用万用表测量电路的电阻，即可判断所接电路是否正确以及控制电路中各电气元件动作是否正常。

（1）主电路的检查(www.daowen.com)

将万用表拨至R×10或R×100档，两表笔分别接在图中6与U、7与V、8与W两点之间，正常情况下用万用表指针应分别指在“无穷大”位置。然后，测量点不变，手动交流接触器K1、K2，观察万用表指针的偏转情况，若从无穷大位置向右偏转，则判断交流接触器动作良好且主电路交流接触器主触点及热继电器热元件接线正确且动作良好。

（2）控制电路的检查

1）接线及按钮动作的检查。将万用表拨至R×10或R×100档，两表笔分别接在图中1、5两点，观察指针的摆动情况。若指针指向“无穷大”位置，按下按钮SB1，指针向右偏转，而松开按钮SB1，指针又回到“无穷大”位置，则判断按钮SB1接线正确且动作良好。

当万用表指针在“无穷大”位置时，再按下按钮SB2，若万用表指针向右偏转，松开按钮SB2时，万用表指针双回到“无穷大”位置，则判断按钮SB2接线正确且动作良好。

当万用表指针在“无穷大”位置时，再按下按钮SB1或SB2，若万用表指针向右偏转，万用表指示的电阻值为交流接触器线圈的直流电阻。然后在不松开SB1（或SB2）的情况下，按下SB3，若万用表指针从右偏向“无穷大”位置，则判断按钮SB3接线正确且能可靠断开控制电路。

2）自锁环节的检查。将万用表拨至R×10或R×100档，两表笔分别接在图中2、5两点，观察万用表指针的指示情况。若指针指向“无穷大”位置，再手动交流接触器，观察指针是否向右偏转，若向右偏转，则判断自锁辅助动合触点K1接线正确且动作良好。

松开交流接触器K1，使万用表指针回到“无穷大”位置，再手动交流接触器K2，若万用表指针向右偏转，则判断自锁辅助动合触点K2接线正确且动作正常。

（3）互锁环节的检查

互锁环节的检查，主要检测动断互锁辅助触点K1和K2的电阻值是否正常，方法如下：

1）检查动断互锁辅助触点K1。将万用表拨至R×10或R×100档，两表笔分别接在图中4、5两点，观察万用表指针的指示情况。若万用表由“无穷大”位置向右偏转，其指示值为交流接触器K2线圈的直流电阻。若万用表指针又偏向“无穷大”位置，则判断互锁辅助触点K1接线正确且动作良好。

2）检查动断互锁辅助触点K2。将万用表置R×10或R×100档，将两表笔分别接在图中3、5两点，观察万用表指针的指示情况，若万用表指针由“无穷大”位置向右偏转，其指示值为交流接触器K1线圈的直流电阻，再手动交流接触器K2，若万用表又偏向“无穷大”位置，则判断动断触点K2接线正确且动作良好。
