维修电动机应配备的导电材料主要有

1.电磁线

电磁线是一种具有导电性能、外表绝缘的金属线。按其金属材料分为铜质线和铝质线两种，在产品型号中，铜质线的标志为“T”，铝质线的标志为“L”。按其外表绝缘层的特点可分为漆包线和绕包线两种。

（1）漆包线

漆包线是在导线表面涂覆一层绝缘漆，经烘烤后形成一层漆膜，起到线与线之间绝缘的作用。小型电动机的绕组均采用漆包圆线绕制，有些大、中型电动机的绕组采用漆包扁线绕制。

漆包线的品种很多，常用漆包线的名称、型号、规格如表3-1。

表3-1 常用漆包线名称、型号及规格

（2）绕包线

绕包线是一种在表面绕包绝缘材料的金属导线，常用的绝缘材料有绝缘纸、树脂薄膜、玻璃丝等。将这些材料绕包于导线的表面，再经胶粘浸漆处理，形成组合性绝缘体。因此，绕包线绝缘性能和机械性能良好，具有较好的承受过电压、过电流的能力。

绕包线按导体的质量可分为钢质和铝质两种；按导体的形状可分为圆形和扁形两种。由于铜与铝的电导率不同，在维修时，一定要按电动机原来所使用的材质进行选择。

2.电动机引出线

电动机引出线为铜质绝缘线，选用时应注意以下两个方面：一是电气性能（如绝缘等级、所能承受的电压、电流）必须与之相适应；二是引出线的截面积（导体）必须满足需要。三相异步电动机引出线截面积的选择如表3-2。

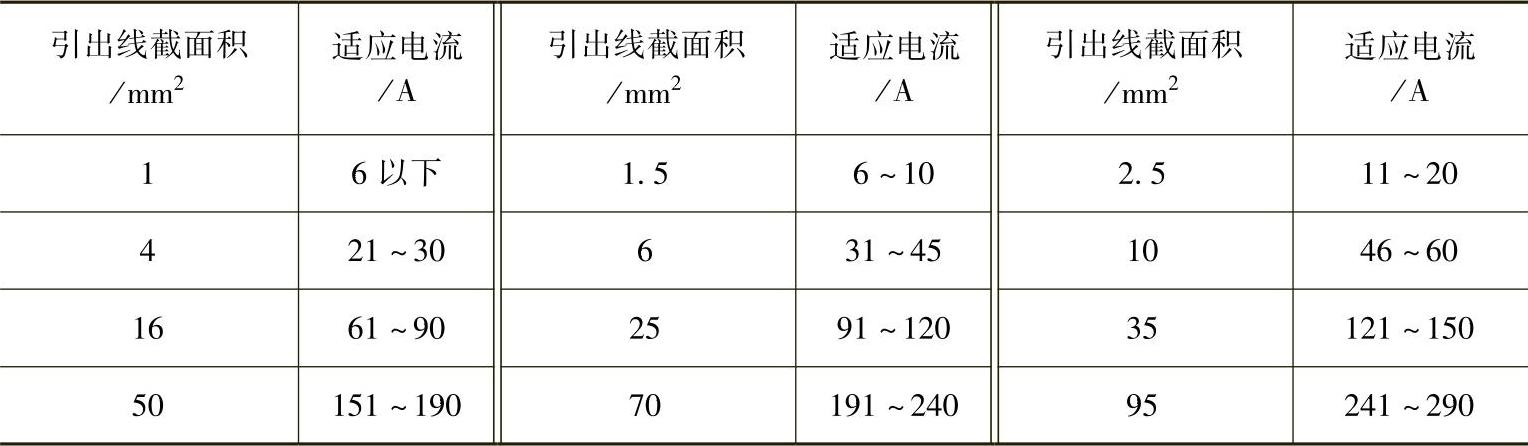

表3-2 三相异步电动机引出线截面积的选择

3.电刷

电刷是有刷电流的引入、引出器件，其外形如图3-18所示。常用电刷有石墨电刷、电化石墨电刷和金属石墨电刷三种，其型号、性能及适用范围如下。(www.daowen.com)

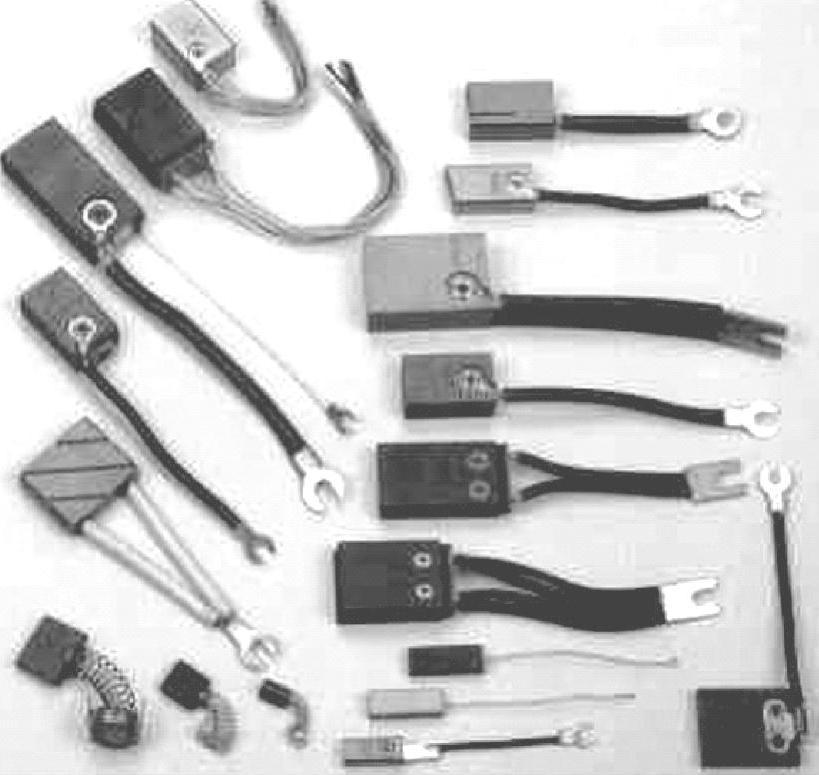

图3-18 电刷

（1）石墨电刷

常用的石墨电刷有S-3型、S-4型、S-6型三种型号。其中，S-3型石墨电刷硬度较低，润滑性能好，适应于电压为80～120V的直流电动机使用。S-4型石墨电刷是一种高阻石墨电刷，硬度和摩擦系数较低。适用于换向器式调速异步电动机和高速小型直流电动机使用。S-6型石墨电刷以软石墨为基体，多孔、硬度低，适用于电压为80～230V的直流电动机使用。

（2）电化石墨电刷

电化石墨电刷的应用较广，不同型号的电化石墨电刷的性能及适应范围如下：

D104型电化石墨电刷硬度低，润滑性、换向性能良好。适用于200kW以下的直流电动机使用。

D202型电化石墨电刷机械强度较高，润滑性能好，耐冲击振动，适用于电动机车用牵引电动机使用。

D214、D215型电化石墨电刷的硬度和机械强度高，润滑、换向性能好。适用于电压在200V以上、带有冲击性负荷的直流电动机使用。

D308、D309型电化石墨电刷质地硬，电阻率较高，换向性能好。适用于换向困难的电流牵引电动机和角速度较高的小型直流电动机使用。

（3）金属石墨电刷

常用的金属石墨电刷有J203、J206两种型号。其特性及适用范围如下：

J203型金属石墨电刷含铜量低，电阻率较大，允许电流密度较小。适用于小型牵引电动机、绕线转子异步电动机的集电环使用。

J206型金属石墨电刷含铜量较高，允许电流密度较大。适用于电压为25～80V的小型直流电动机使用。

电动机电刷的种类很多，一般是不能通用的。
