维修电动机所需的仪表主要有

1.万用表

万用表有指针式和数字式两种。在维修电动机中，常用万用表测量电动机的电压、电流、电阻等，以判断电动机的故障所在。

（1）指针式万用表

指针式万用表的外形结构如图3-11所示，主要由表头、选择开关、测量线路三部分组成。使用时应注意以下事项：

1）使用前，应进行机械调零和欧姆调零。

2）万用表必须水平放置，以免造成误差。

3）在测量过程中不能同时换档，尤其是在高电压大电流时更应注意。否则会损坏万用表。

（2）数字万用表

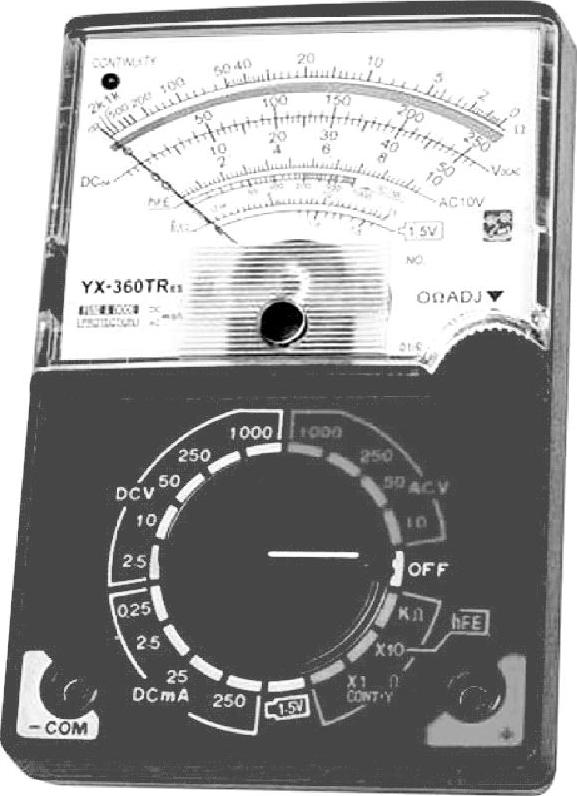

图3-11 指针式万用表的外形

数字万用表是一种能将连续的被测模拟电参量自动变成断续的，用数字编码方式、以十进制数字自动显示测量结果的电子测量仪表。它也是维修电动机不可缺少的仪表。数字万用表的外形如图3-12所示。

使用数字万用表应注意以下事项：

1）要根据测试项目选择插孔或转换开关的位置，在测量电压、电流、电阻交替进行时，不要忘记换档。

2）切不可用测量电阻、电流的档位测量电压，或用直流电流或电阻档去误测交流电源，这都会令万用表会立即烧毁。

3）数字万用表红、黑两根表笔的位置不能接反、接错，否则会造成测量错误。在测试过程中，若显示屏上显示“000”，则说明是档位选择错误，应立即改正。

2.钳形电流表

钳形电流表是用于测量正在运行的电气线路中电流参数的仪表。其外形如图3-13所示。在维修电动机中，主要用于测量三相电流，判别三相极性。

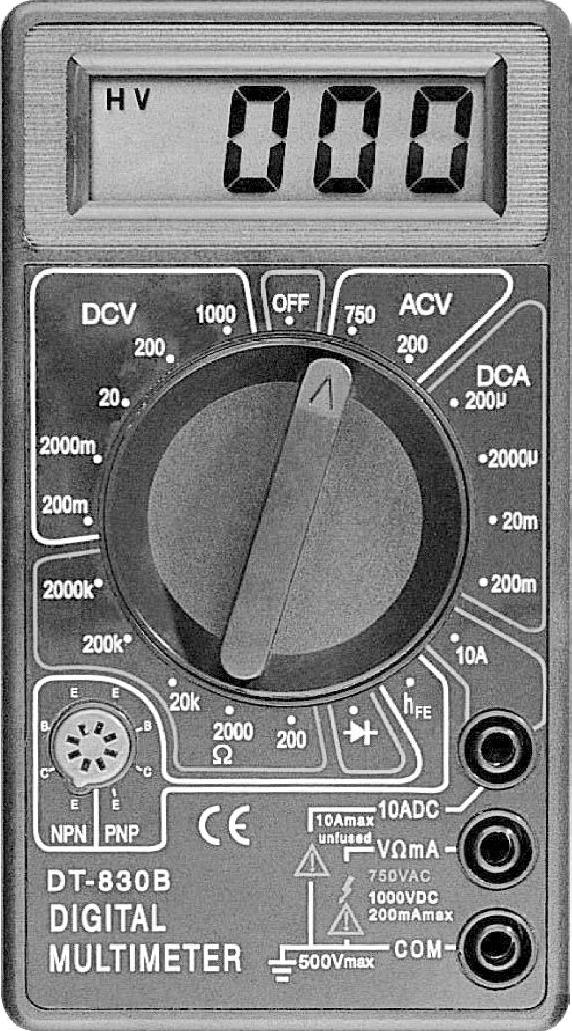

图3-12 数字万用表

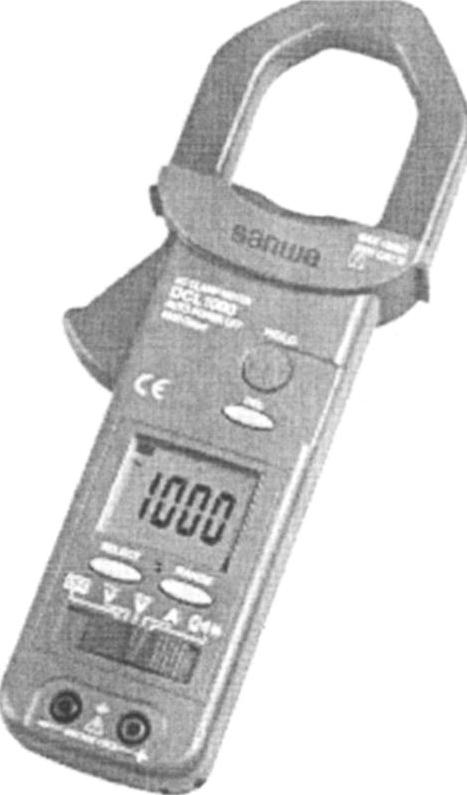

图3-13 钳形电流表

使用钳形电流表应注意以下事项：

1）正确选择量程，对于电流大小无法估计时，应先用大量程进行测量，再逐步换成合适的量程进行测量。注意，更换量程时，应先使钳形电流表脱离电路。

2）测量时，应将被测载流导线放置于钳口中心位置，以减少测量误差。

3）测量时若有噪声，则说明钳形电流表的钳口接触不良，应清除钳口处的污物，将钳口重新开合一次再测量。

3.绝缘电阻表

绝缘电阻表是用于测量绝缘电阻的仪表。绝缘电阻表有采用手摇发电机供电和电池供电两种类型，在电动机维修中，一般使用电池供电的磁电式绝缘电阻表。

绝缘电阻表的外形如图3-14所示。根据表盘上的指针指示进行读数。

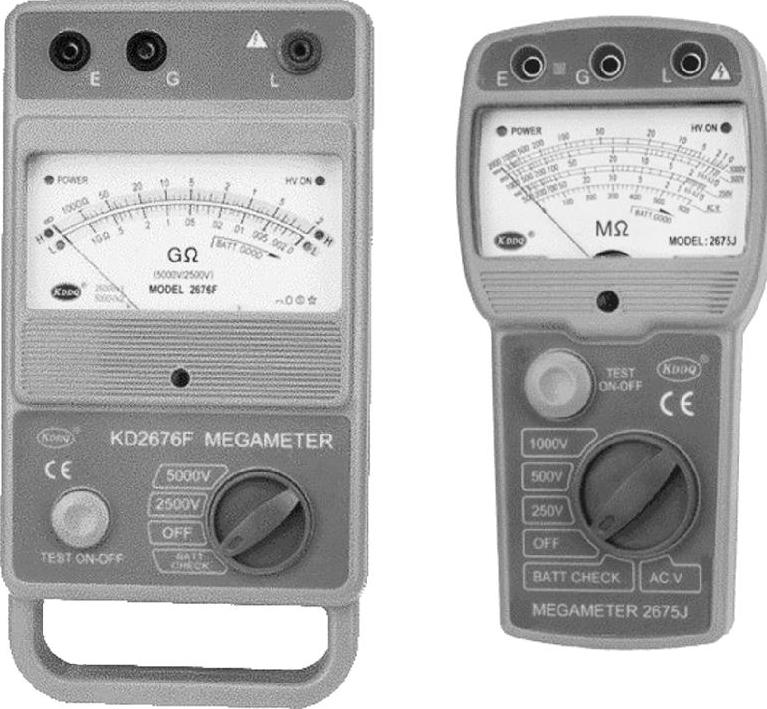

图3-14 绝缘电阻表

使用磁电式绝缘电阻表应注意以下事项：

1）测量电动机绝缘时，应先断开电源，不得带电测试，否则会损坏电动机或绝缘电阻表。

2）绝缘电阻表使用时应放置平稳，且远离大的外电流导体和外磁场，不得在高压设备附近进行测试。

3）进行测试时，摇动的速度应由慢逐步加快，当转速达到100～140r/min，表针稳定时再读数。

4）测试完毕后，待表内发电机停止转动后再拆线，未停止转动之前或被测设备未放电之前，严禁用手触及，以防止发生触电事故。

4.短路侦察器

短路侦察器是一种用来检测电动机绕组接地、短路或断路的专用仪器。

短路侦察器是根据变压器原理制成的铁心线圈，其铁心采用H形硅钢片叠压而成，上面有磁绕组，相当于变压器的一次绕组。

5.百分表

百分表是一种精度较高的比较量具，主要用于测量零件的圆度、圆跳动、平面度、平行度和直线度等形位误差，也可用来校正工件。(www.daowen.com)

百分表的结构原理如图3-15所示。当测量杆向上或向下移动1mm时，通过齿轮传动系统带动大指针转一圈，小指针转一格。刻度盘在圆周上有100个等分格，每格的读数值为0.01mm。小指针每格读数为1mm。测量时指针读数的变动量即为尺寸变化量。刻度盘可以转动，以便测量时大指针对准零刻度线。

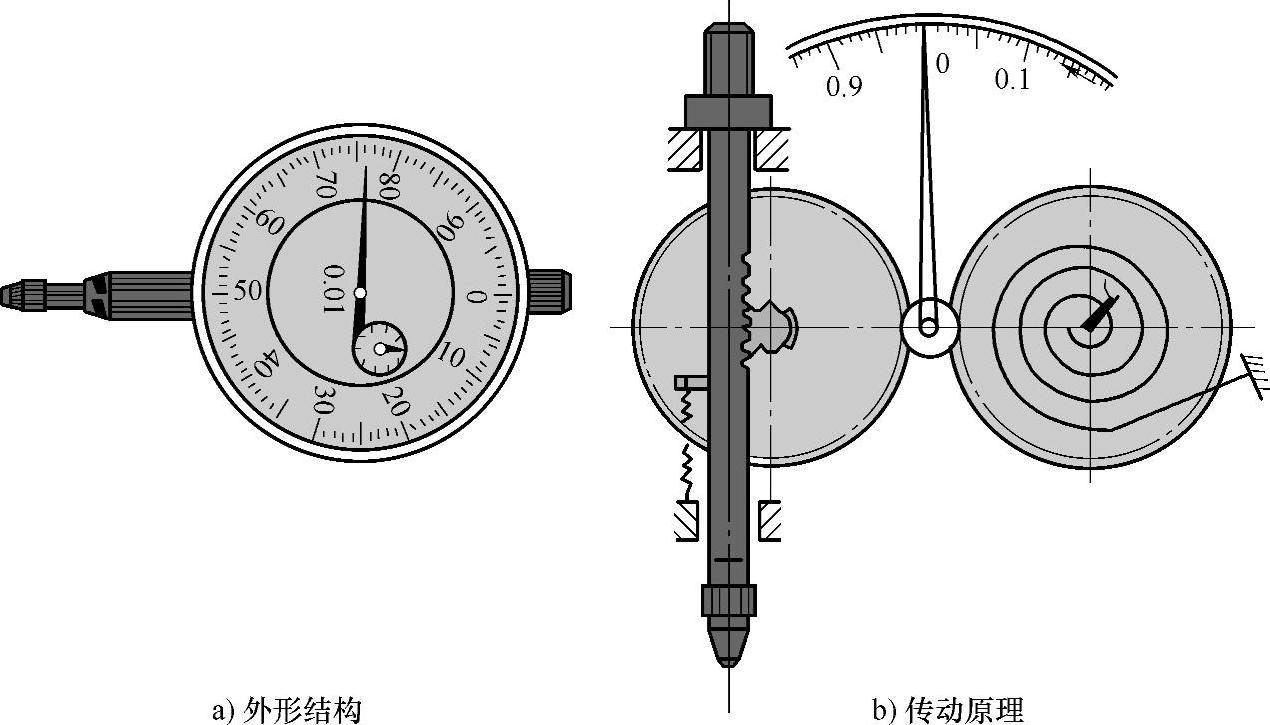

图3-15 百分表

百分表的读数方法为先读小指针转过的刻度线（即整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后将小指针的读数与大指针的读相加，即为测量的数值。由于百分表在测量时小指针各格读数值为0.01mm，所以测量出的数值不是绝对数值，只能是相对数值。

百分表一般都配有表架，在使用时要将百分表装到表架使用。常用的表架有万能表架、磁性表架和普通表架三种。

使用百分表应注意的事项：

1）使用前，应检查测量杆活动的灵活性。可轻轻地推动测量杆，检查测量杆在筒内移动是否灵活，有无卡滞现象；松开手后，指针能否回到原位。若量杆动作不灵活，手松开后指针不能回到原来的刻度位置，则应检查、调整后再使用。

2）测量前，应让大指针指到刻度盘的零位，以便于正确读数。

3）测量时，不要将测量杆的行程超过它的测量范围，不要使表头与工件发生撞击，也不要用百分表测量表面凹凸不平或很粗糙的工件，以免损坏表头。

4）测量平面时，应使百分表的测量杆与平面垂直；测量圆柱形工件时，应使测量杆与工件的中心线垂直，以获得准确的测量结果。

5）百分表使用过程中，应轻拿轻放，不得随意摔打、撞击。不用时，应使测量杆处于自由位置，以免使表内弹簧失效。

6.水平仪

水平仪是一种利用重力现象测量微小角度的测量工具。在电动机维修中，主要用于确定安装时的水平和垂直位置正确与否。水平仪有水准泡式水平仪和电子水平仪两种类型。

（1）水准泡式水平仪

水准泡式水平仪是以水准泡的所处位置来进行读数的。水准泡是一个内壁磨成一定曲率半径的玻璃管，管内装有粘滞系数小的酒精、乙醚等液体，但留有一个气泡。它随着玻璃管倾斜而移动，玻璃管上印有刻度线，从玻璃管上的刻度线可以读出倾斜的角度。

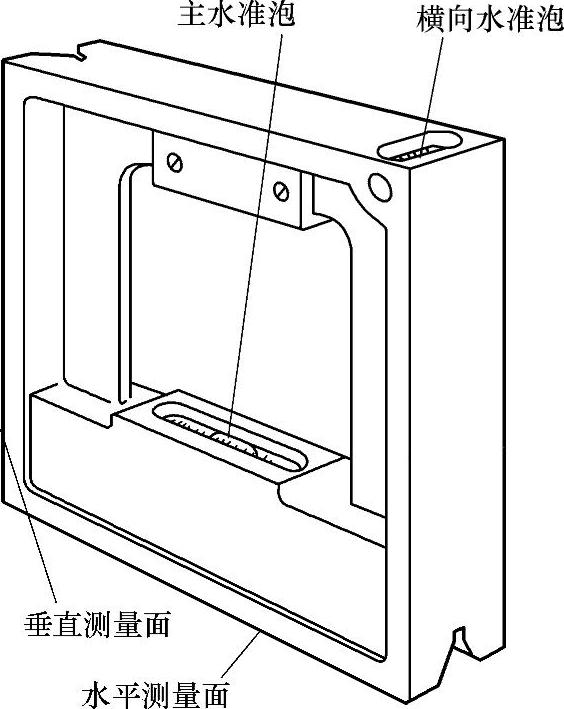

图3-16 框式水准仪

常见的水准泡式水平仪有钳工水平仪、框式水平仪、合象水平仪三种。在电动机安装维修中常用到框式水准仪，其外形结构如图3-16所示。

钳工水平仪的底面是测量面，使用时，将水平仪旋转于被测物体上就可以进行读数。它仅能测量出被测面相对于水平面的角度偏差。

框式水平仪有两个垂直的测量面，可以对被测物体的垂直和水平两个位置进行测量，反映出垂直偏差和水平偏差。

合象水平仪是利用光学双象重合的方法来提高读数精度的，其分度值为0.01mm/1000mm（相当于2″），示值范围有±5mm/1000mm和±10mm/1000mm两种。

（2）电子水平仪

电子水平仪是运用现代电子技术制成的一种用物体水平测量的仪器，有电感式、电容式和电阻式等种类。其中，电感式水平仪使用较多。

电感式电子水平仪的工作原理如图3-17所示，当测量面处于水平位置时，磁心处于绕组的中间位置，使电桥保持平衡。当测量面与水平面倾斜角为θ时，悬有磁心的细丝由于重力作用仍保持与水平面垂直，磁心不处于绕阻的中间位置，电桥失去平衡而输出电感量，由指示电表指示出倾斜角θ的数值。电子水平仪的允许误差小于±0.2″。

目前市场上出现了一种带电子计算机的电子水平仪，它能自动地对测量所得数据进行处理，通过外围设备描绘出被测表面的轮廓图形，将误差值以数字显示或打印出来，既精确又直观。

7.转速表

维修电动机一般应配备一只手持离心转速表，用于测量电动机空载转速，以判断电动机运行是否正常。

（1）使用方法

1）测试前的调整：测试前，将调速盘转到所需测量的范围内。

图3-17 电感式电子水平仪

2）读数：读数应根据使用测试的档次来确定。若调整盘的数值在Ⅰ、Ⅲ、Ⅴ档，则测得的转速应看分度盘外盘的数字再分别乘以“10”、“100”、“1000”。若调速盘的数值在Ⅱ、Ⅳ档，则得的转速应看分度盘内圈的数字再分别乘以“10”、“100”。

（2）应注意的事项

使用手持离心转心表时，应注意的事项有：

1）注意测量范围，不得以低转速范围测量高转速。

2）测轴与被测轴接触时，动作应缓慢，同时应使两轴保持在一条直线上。

3）测量时，测轴与被测轴不应顶得过紧，以两轴接触不产生相对滑动为宜。

4）测量时，表指针的偏转方向与被测轴的旋转方向无关。

5）转速表不能测量瞬时转速。
