维修电动机的专用工具有

1.绕线机

绕线机的外形如图3-5所示。在维修电动机时，用来绕制线圈。

2.划线板

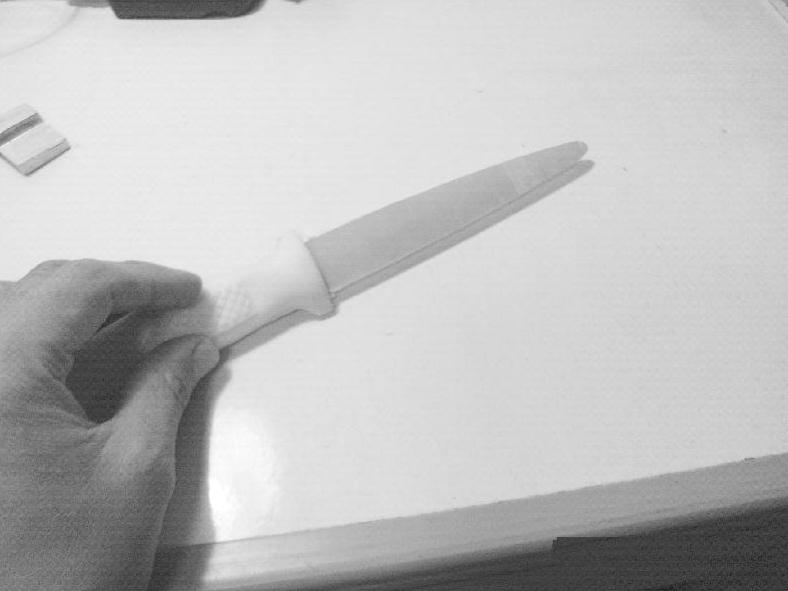

划线板一般采用硬质塑料或有机玻璃制成，外形如图3-6所示。划线板的作用主要是分开槽口的绝缘纸、理齐堆积在槽口的导线，以方便其他的导线入槽。

图3-5 绕线机

图3-6 划线板

3.压线板

压线板由优质钢材制成，其外形如图3-7所示，用于将线圈压入槽内，使线圈整齐、规范。由于槽口的宽度各不相同，因此应配备多把压线板。

图3-7 压线板

4.拉具

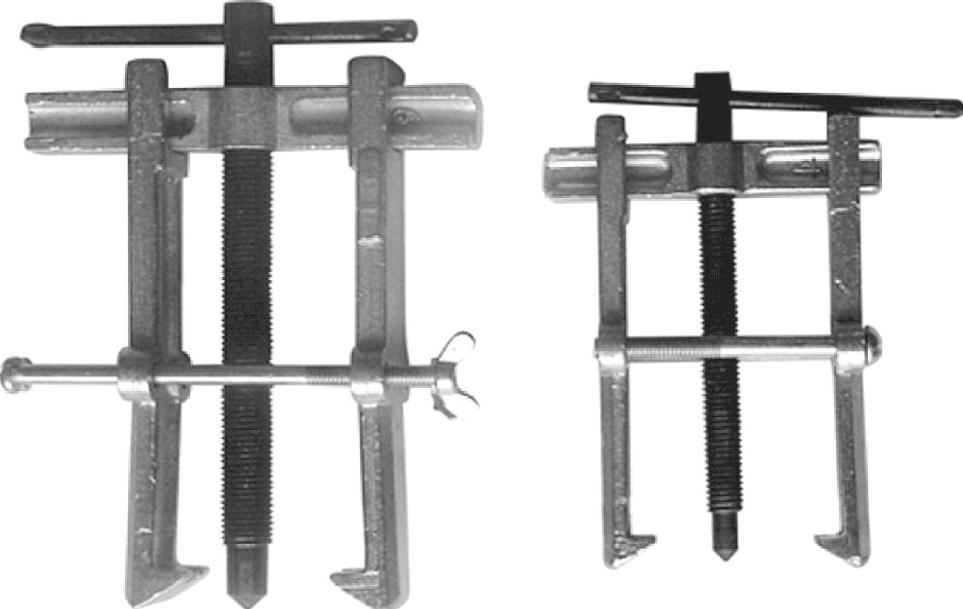

拉具又称拉钩，一般由中碳钢制成，有两爪式和三爪式结构，其外形如图3-8所示。在维修电动机中，用来拆卸皮传动轮、联轴器和滚动轴承。

(www.daowen.com)

图3-8 拉具

5.千分尺

千分尺是用来测量漆包线直径的工具，有机械式和电子式两种类型。较常用的是机械式千分尺。

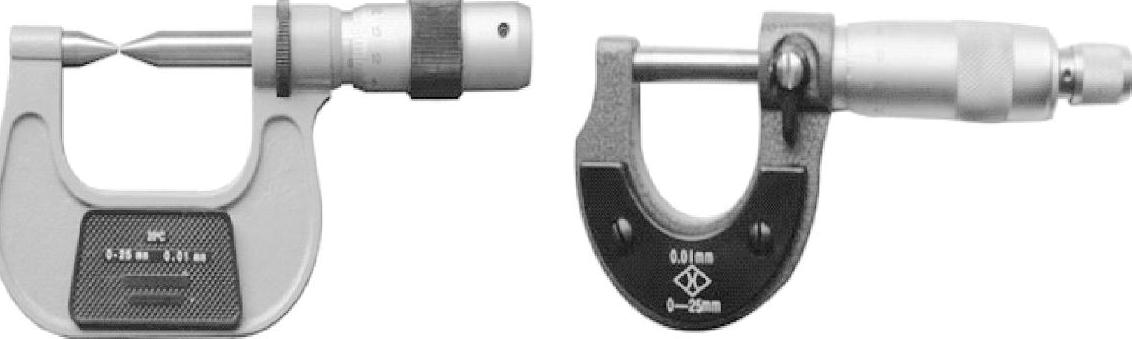

机械式千分尺的外形如图3-9所示。精密螺杆在螺母中每转动一圈，即沿轴线移动一个螺距。利用螺杆转动的角度来表示移动的距离。测量时，转动的整圈数从固定套上的刻度读出，小数部分从微分筒圆周上的50个等分刻度读出。精密螺杆的螺距常采用0.5mm，转动微分筒上的一个刻度，相当于精度螺杆移动0.01mm，这就是千分尺的分度值。

图3-9 千分尺

使用千分尺测量线径时应注意以下几个方面：

1）被测的漆包线要放直，不能弯曲，否则会影响测量的准确性。

2）擦净两个测量面，对准零位，确认没有漏光现象。

3）测量时只能旋转测力装置，不得直接旋转微分筒，否则会导致精密螺纹变形，造成千分尺损坏。

6.塞尺

塞尺又称厚薄规，由一组具有不同厚度级差的薄钢片组成，其外形如图3-10所示。塞尺一般用不锈钢制造，各片厚度由0.02mm～3mm不等，即最薄的为0.02mm，最厚的为3mm。自0.02～0.1mm间，各钢片的厚度级差为0.01mm；自0.1～1mm间，各钢片的厚度级差为0.05mm；自1mm以上，各钢片的厚度级差为1mm。

图3-10 塞尺

塞尺用于测量间隙尺寸，以判断被测尺寸是否合格，一般采用通止法判断，即根据被测间隙的理论尺寸，将相应厚度的钢片插进去，若不能通过，则判断该间隙过小；若钢片插入后，钢片表面与被测表面很松动或有明显间隙，则判断该间隙过大。
