异步电动机变频调速是通过变频器改变电动机的供电电压和工作频率来实现的。

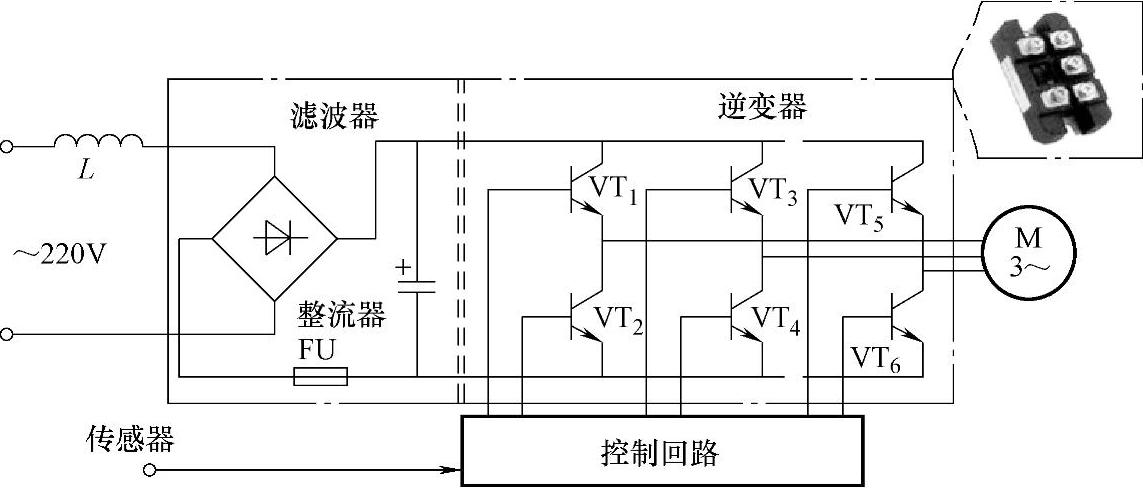

异步电动机变频调速原理如图1-57所示，它由整流器、滤波器、逆变器和控制器等部分电路组成，各部分电路结构及功能如下：

图1-57 异步电动机变频调速原理

桥式整流器：桥式整流器由四只大功率二极管组成，220V交流电源经电感线圈滤除尖峰后，送到桥式整流器进行全波整流后，转换成直流电压。

滤波器：滤波器采用直流电抗器和大容量电解电容器，有时也加入一些电感线圈。对整流器整流后的脉动成分进行吸收和抑制，以产生平滑的直流电压。

逆变器：逆变器由六只大功率开关器件VT₁～VT₆组成，在控制电路的控制下，六只功率开关器件交替导通和截止，其导通和截止的频率决定了输出电压的大小，由于控制电路的作用，使输出电压符合异步电动机实际运行的需要，从而达到调节电动机转速的目的。(www.daowen.com)

逆变器对电源的调制分为脉宽调制（PWM）和脉幅调制（PAM）两种。

逆变器中的功率器件大多采用一些集成模块，常用的集成模块有绝缘栅双极性晶体IGBT、BJT、大功率晶体管GTR、场效应晶体管MOSFET和绝缘栅功率场效应晶体管等。

异步电动机变频调速原理就是市电电源经电感L滤除杂波后得到纯净的50Hz正弦波电压，再经整流、滤波电路变成直流电压，控制电路有规律地控制逆变器的导通和截止，以便输出不同频率和电压的交流电源，从而达到调节电动机转速的目的。
