直流电动机的工作原理及应用解析

时间:2023-07-01 理论教育 版权反馈
【摘要】:直流电动机的结构原理如图1-50所示。它是应用通电导体在磁场中受力的作用的原理,来使电动机工作的。所以增加了一个换向器装置,由换向器配合电刷来保证每个极下线圈边中电流始终是一个方向,从而使电动机连续地旋转。此时载流导体ab和cd受到电磁力的作用方向同样可由左手定则来判断,它们产生的转矩使得转子逆时针方向旋转。直流电动机外加的电源是直流的,但电枢导体中流过的电流是交流的,而经电刷引出的电动势为直流电动势。

直流电动机的工作原理及应用解析

直流电动机的结构原理如图1-50所示。它是应用通电导体在磁场中受力的作用的原理,来使电动机工作的。为了使线圈在不同极性的磁极下,能够将流过线圈的电流方向及时地加以变换(即换向)。所以增加了一个换向器装置,由换向器配合电刷来保证每个极下线圈边中电流始终是一个方向,从而使电动机连续地旋转。

直流电动机的转矩形成及电流方向如图1-51所示。当给两个电刷加上直流电源时,如图1-51a所示,导体ab从A流入,经过线圈abcd,从电刷B流出,根据电磁力定律,载流导体ab和cd受到电磁力的作用,其方向可由左手定则来判定,两段导体受到的力形成了一个转矩,使得转子逆时针方向旋转。当转子转到如图1-51b所示位置时,导体ab处于S极下,电刷A与换向片2接触,电刷B与换向片1接触,电流从电刷A流入,在线圈中的流动方向是dcba,从电刷B流出。此时载流导体ab和cd受到电磁力的作用方向同样可由左手定则来判断,它们产生的转矩使得转子逆时针方向旋转。

直流电动机外加的电源是直流的,但电枢导体中流过的电流是交流的,而经电刷引出的电动势为直流电动势。

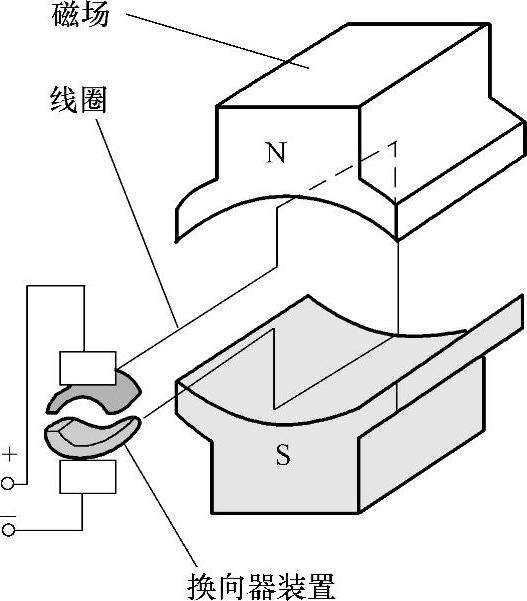

图1-50 直流电动机的结构原理

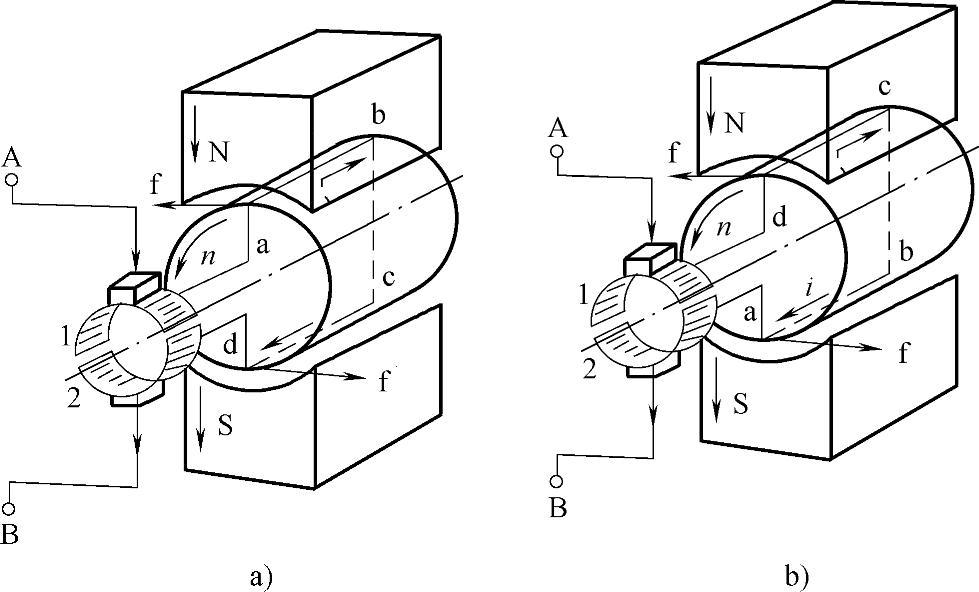

图1-51 直流电动机的转矩形成及电流方向示意图
