1.电路原理

978-7-111-30265-0-Chapter01-45.jpg-△联结减压手动控制电路如图1-43所示,它是一种用于电动机减压起动的电路。它可以将正常运行时定子绕组为三角形(△)联结的笼型异步电动机,在起动时临时成星形(978-7-111-30265-0-Chapter01-46.jpg)联结,待电动机起动后接近额定转速时,又换成三角形联结运行。此电路适应于空载或轻载起动的电动机使用。此起动电路由于需要手动操作,所以称为978-7-111-30265-0-Chapter01-47.jpg-△联结减压手动控制电路。

978-7-111-30265-0-Chapter01-48.jpg-△联结减压手动控制电路接线图如图1-44所示。图中QF为低压断路器;KM1~KM3是三相交流接触器;SB1~SB3是三个按钮,其中SB2为起动按钮,SB3为运行按钮;KA为中间继电器;FR为热继电器。操作方法及各器件的功能如下:

1)合上低压断路器QF后,电动机三相电源接通。

2)按下起动按钮SB2后,交流接触器KM3线圈通电吸合。由于KM3的三对主触头将定子绕组尾端连接在一起,当KM3线圈时,KM3的辅助常开触点接通使交流接触器KM1线圈通电吸合,KM1三对主常开触头闭合接通电动机定子三相绕组的首端,电动机由三角形(△)联结变为星形(978-7-111-30265-0-Chapter01-49.jpg)联结低压起动。

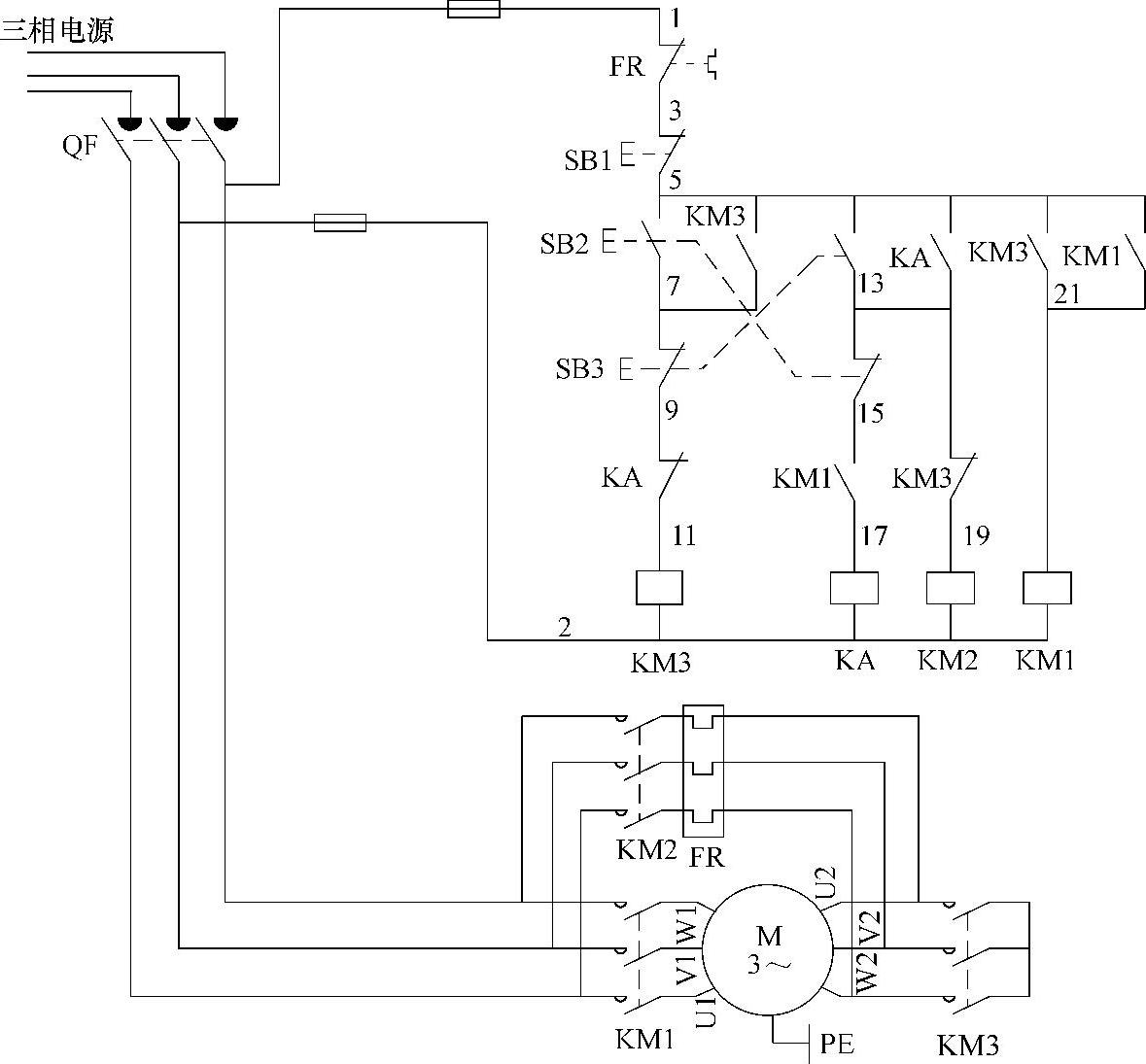

图1-43 978-7-111-30265-0-Chapter01-51.jpg-△联结减压手动控制电路

3)当电动机的转速接近额定转速时(以观察电流表接近额定电流为准),按下运行按钮SB3,此时SB3的常闭触点断开交流接触器KM3电路,KM3失电,其常开触点释放将三相绕组尾端连接打开,SB3的常开接点接通中间继电器KA,KA线圈通电吸合,KA的常闭接点断开KM3电路(互锁),KM3的常开接点吸合,通过SB2的常闭接点和KM1常开互锁触点实现自保,同时通过KM3常闭触点(互锁)使交流接触器KM2线圈通电吸合,KM2主触点闭合,此时电动机三相绕组又由星形联结变为三角形联结,完成了电动机在星形联结下起动,在三角形联结下运行的任务。

4)由于交流接触器KM2及KM3的常闭触点构成互锁环节,因此保证了电动机在变换接法时,星形和三角形联结不可能同时出现。(www.daowen.com)

2.安装注意事项

1)978-7-111-30265-0-Chapter01-52.jpg-△联结减压起动电路,只适应于三角形联结的,三相异步电动机。对于正常时为星形联结的电动机,不能使用本电路。

2)接线时应先将电动机接线的连接片拆除。并注意将电动机的首尾端接线相序连接正确,不能有错。

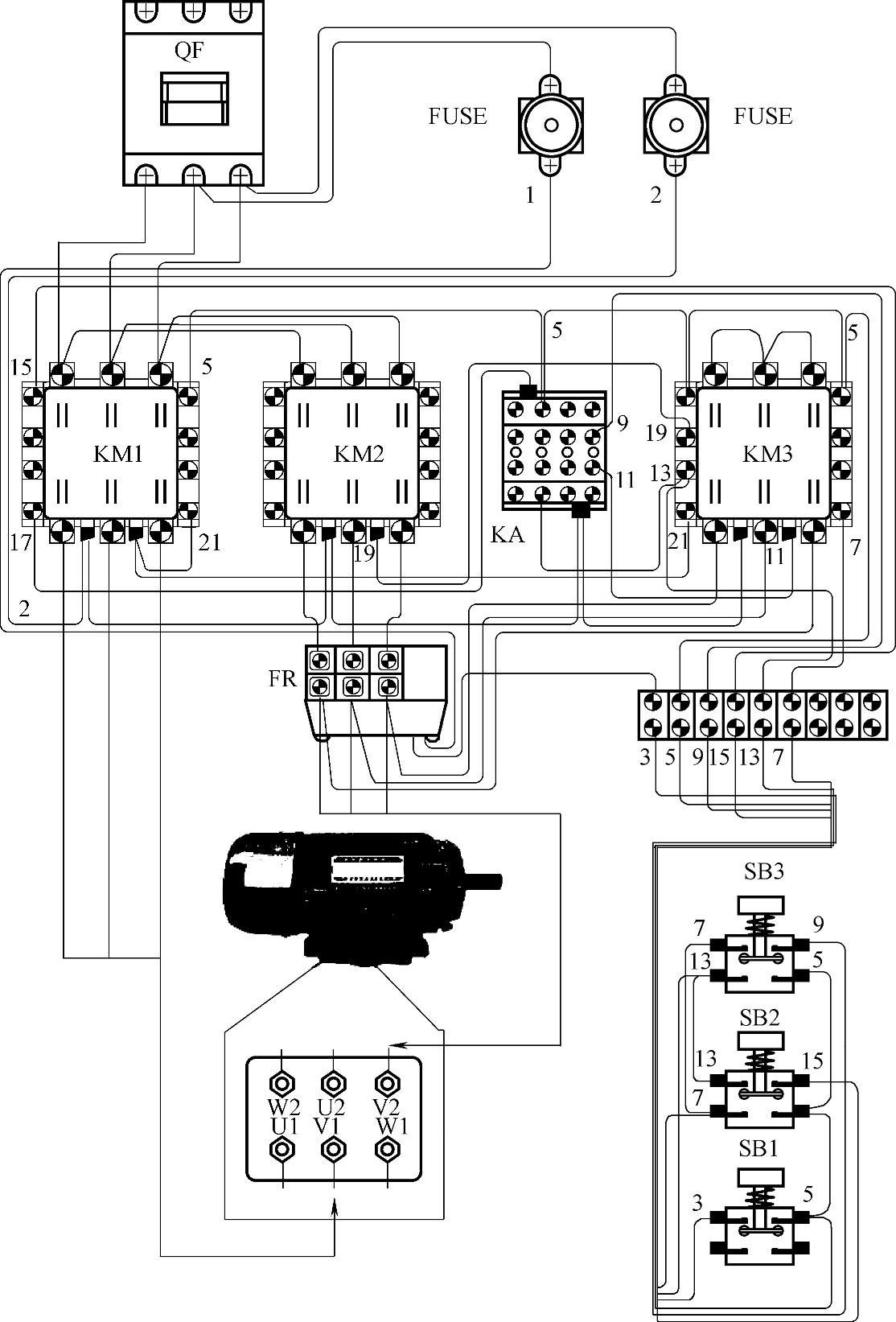

图1-44 978-7-111-30265-0-Chapter01-54.jpg-△联结减压手动控制电路接线图

3)如果需要调换电动机旋转方向,最好在电源开关负荷侧调换电源线,以防止造成电动机首尾端接线错误。

4)正确掌握切换时间。如果电动机起动后转速还没有提起来,就切换到运行状态,电动机会因起动电流很大而造成电压波动;而如果起动后已达到正常转速而不能进行切换到运行状态,电动机会因低电压大电流而发热烧毁。为了防止起动时间过短或过长,时间继电器的初步时间确定应按电动机的功率进行整定,一般以1kW为0.7s比较适当。接线时,应认真检查时间继电器的瞬时动作接点和延时动作接点是否符合使用要求。
