【摘要】：通过大量工程的数值计算与实测对比分析表明，对于各种基础上的土坝结构、堆石面板坝、土石围堰结构、桩基础以及地下连续墙结构，本程序计算分析能够得到较为准确可靠的结果。一般地，对于计算范围中的基础部分，两侧节点仅需约束水平位移，底部节点的水平位移和垂直位移均需约束。
（一）程序简介
混凝土防渗墙断裂破坏分析有限元程序EDCFA，可以考虑混凝土或者塑性混凝土的非线性及弹塑性本构关系，计算高土石坝、地下连续墙、防渗墙、地下廊道等建筑物与土体共同作用时的应力、应变和位移；可以考虑分布裂缝模型的开裂本构关系，对防渗墙进行断裂破坏分析，在增量加载的非线性解法的基础上，引入Newton切线法，提高了计算精度，改善了计算的收敛性。
EDCFA程序包含四种单元类型，即常应变三角形单元、四节点等参单元、三节点和四节点的一维接触面滑动单元。
EDCFA程序可以模拟分期施工和分期加卸载的实际情况，可以模拟土坝的加固处理过程，基本上能够适用于各种结构、边界条件和加载过程。
EDCFA程序采用增量加载方式，在每个增量步内利用Newton切线法进行修正，程序中与解方程有关的数组均采用双精度类型，计算时采用一维变带宽存储直接解法。
EDCFA程序可以追踪裂缝的产生与扩展过程，可以对已经存在断裂缺陷的结构进行裂缝的稳定分析，并且能够考虑水压对缝面的影响。

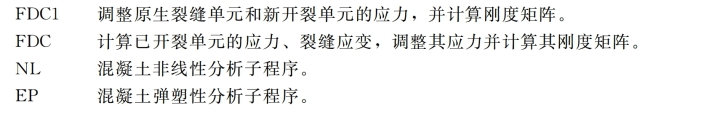

EDCFA主要由以下5个子程序组成：(www.daowen.com)
WORK 负责集成总体刚度矩阵、引入边界条件、形成节点荷载列阵并求解方程；计算单元应变并判断墙体单元的破坏情况；同时负责其他子程序的调用。
作者运用EDCFA程序对册田水库南副坝防渗墙进行了断裂破坏分析，具体内容参见第三章第四节。
（二）程序流程

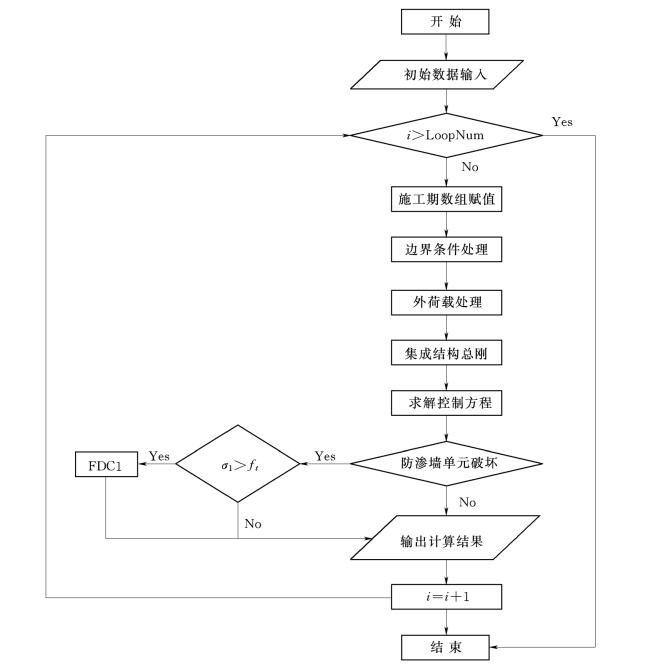

EDCFA的程序流程示意图如图5-44所示。
图5-44 EDCFA程序流程示意图
