防渗墙的原型监测项目主要有应力、应变、渗透压力以及墙体位移和周围土压力等。观测仪器主要有应变计、无应力计、测斜仪、渗压计、压力计和钢筋计等。

1.应变计

应变计是用于监测方式防渗墙的上、下游面的垂直应变，同时可以量测混凝土的温度。根据观测的应变资料可推算出防渗墙的应力状况。常用的是差动电阻式应变计，它由电气转换部分、外壳和引出电缆密封室三部分组成。仪器内有两根以特殊方式固定的钢丝，钢丝经过预拉，张紧在支杆上。当仪器受到外力而变形时，一根钢丝被拉伸，其电阻增加，另一根钢丝被压缩，其电阻减少，测量两根钢丝电阻的比值就可以求得仪器的变形量。我国目前常用的应变计测距的有250mm和100mm两种，其主要指标见表4-3。

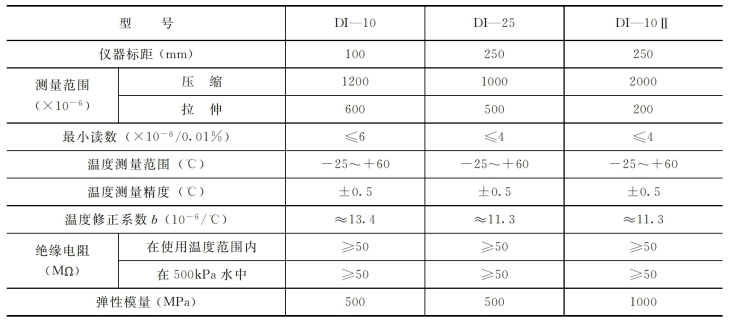

表4-3　常用应变计主要指标表

2.无应力计

无应力计用于观测混凝土的非应力应变，它包括温度、湿度及化学变化等因素作用而产生的总变形。无应力计由应力计与无应力筒组成。差阻式无应力计有电阻比和电阻两个测值，利用这两个测值及仪器特性参数可算出测点的混凝土自由应变，再利用应变计测值和徐变资料可算出测点的混凝土应力。利用电阻测值和仪器特性参数可算出测点混凝土的温度。

3.测斜仪

测斜仪用于测量防渗墙的水平位移。测斜仪主要由测量系统、管座、测斜管及其连接管、管盖等组成。其工作原理是通过测量测斜管轴线与垂直线之间的夹角变化量，计算出防渗墙的水平位移量。国内部分侧斜议技术性能标见表4-4。

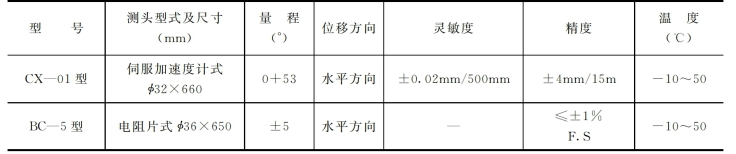

表4-4　国内部分侧斜仪技术性能标表

(www.daowen.com)

4.渗压计

渗压计用于观测防渗墙上、下游面的渗透水压力。渗压计由弹性薄板、应变敏感元件、密封壳体及引出电缆等主要部分组成。其中应变敏感元件则由方杆甲、方杆乙及两个电阻丝组成。工作原理是压力水透过渗压计进水口的透水石后，使受压板产生挠曲并传给装置于受压板后的电器感应部分。方杆甲与方杆乙产生相对位移，引起电阻比变化，从而测得渗透压力的大小。我国目前常用的渗压计主要规格及参数见表4-5。

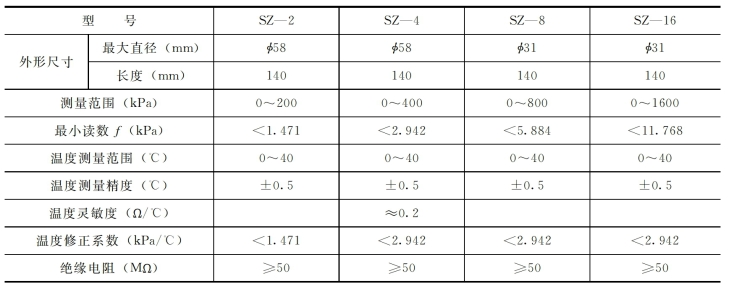

表4-5　常用渗压计主要规格及参数表

5.土压力计

土压力计用于观测防渗墙所承受的土压力。它量测的为仪器所受的总压力，包括土压力和水压力。我国用于埋设在构筑物于土体交界面上的土压力计主要有YUB型，测量构筑物所承受的土体压力。常用土压力计规格及性能指标见表4-6。

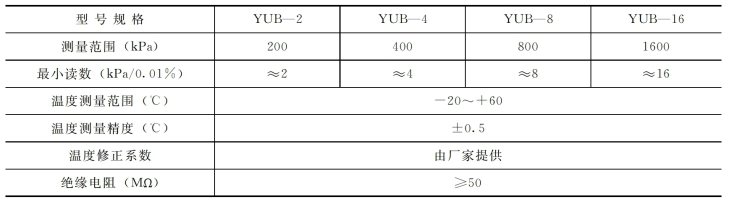

表4-6　常用土压力计规格及性能指标表

6.钢筋计

钢筋计是用于测量防渗墙中设有钢筋的应力，也可测量埋设点的温度。钢筋计有连接杆、钢套、感应组件及制紧螺钉等主要零部件组成，两组电阻钢丝分别交叉地缠绕在两根方铁杆上，组成感应组件，与引出电缆连接。感应组件做成小应变计形式，用制紧螺钉与钢套紧固在一起。当一起受到轴向拉力时，钢套便产生拉伸变形，与钢筋紧固在一起的感应组件跟着被拉伸，引起电阻比发生变化，从而测得钢筋的应力。选用钢筋计时必须根据受力钢筋的直径选用相应型号的钢筋计。目前国产钢筋计可满足钢筋直径φ16～φ40的需要，其主要技术指标见表4-7。
