当混凝土防渗墙顶部与坝体防渗体连接部位设有灌浆或检查廊道时，一般应将防渗墙与廊道做成一体。

1972年建成的加拿大马尼克3号坝坝高107m，覆盖层厚130.4m，设两排防渗墙，墙厚0.61m，防渗墙最大深度131m，设计估计防渗墙在上部107m高坝体荷载作用下只被压缩6cm，而两侧覆盖层沉陷量达150cm，沉陷差达144cm。设计在两排防渗墙顶部修建了一个廊道（见图4-11），作为灌浆和检修观测用。在廊道顶部留有排泄管，廊道顶部填筑了一块宽3.1m高6.1m的膨润土区，预计当两侧与墙顶有不均匀沉降时，膨润土会经由排泄管挤进廊道，并从廊道中将其清除；同时在防渗墙顶部上游15m，下游9.12m设4层3.2mm钢板组成的水平钢板层，形成滑动结构。加拿大大角坝防渗墙顶部同样布置有高塑性膨润土区，顶部放置了两侧各伸长4.6m厚3mm的钢板，钢板在防渗墙顶平头接缝处用氯丁橡胶连接，达到减少不均匀沉降的作用。其构造图如图4-12所示。

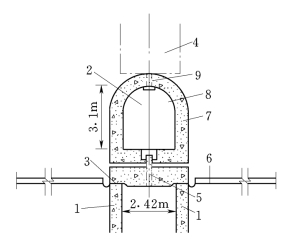

图4-11　加拿大马尼克3号坝墙顶廊道图

1—双排防渗墙；2—基础廊道；3—防渗墙顶；4—膨润土区3.1m×6.1m；5—排水和灌浆管；6—钢隔板；7—混凝土；8—钢板；9—排泥管(www.daowen.com)

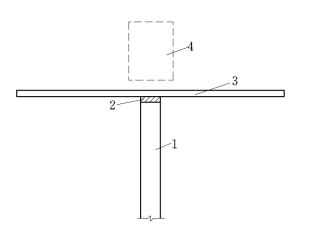

图4-12　墙顶水平钢板构造

1—防渗墙；2—氯丁橡胶板厚6.35mm；3—钢板，厚3.18mm；4—膨润土区

1960年修建的意大利佐科罗大坝，坝高66.5m，坝基覆盖层厚100m，防渗墙最大深度50m，墙厚0.6m，墙底设在相对不透水的冰碛土上，因此墙本身也会产生沉陷和歪斜。该坝设有观测廊道与土坝上游沥青面板相连。为了适应墙与冲积土在水库水压力下产生不均匀沉陷和位移，廊道底板与防渗墙顶做成活动的连接形式（见图4-13）。在水库试验性蓄水时，墙顶向下游侧倾斜且与廊道脱开。处理时采取在廊道底部用钢筋混凝土板加撑。第二次蓄水相对变形基本稳定后再将钢筋混凝土板下与防渗墙顶的空隙用灌浆填满，并在廊道下土层中进行水下膨润土灌浆，因此仍是不透水的。
